PLC-RSC- 24DC/21
2966171
PHOENIX_CONTACT
1

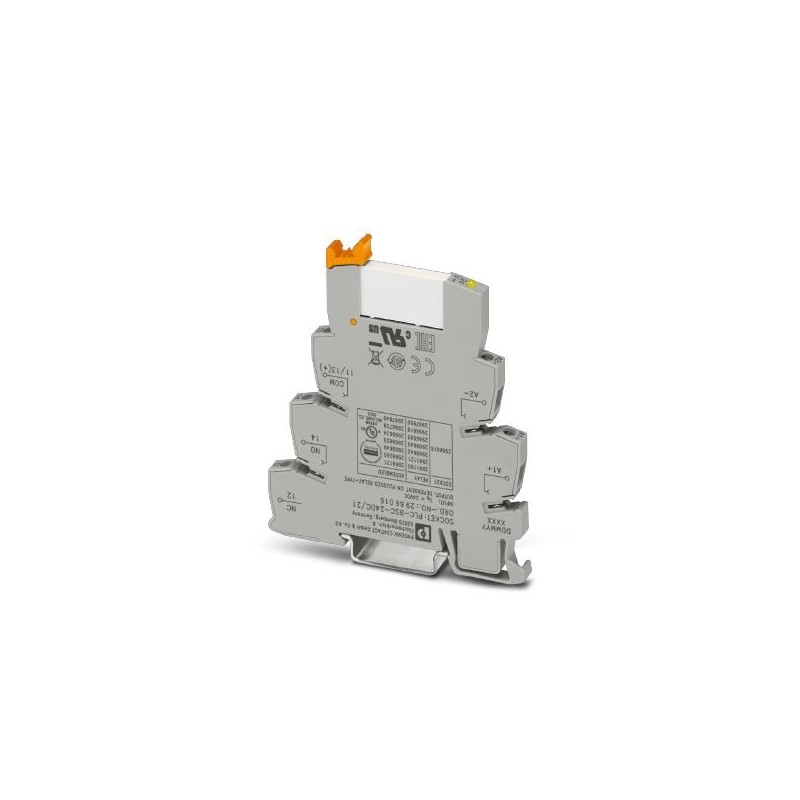

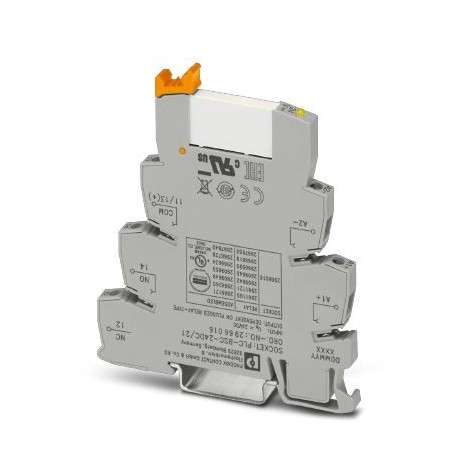

Interfaz PLC, compuesta por borne de base PLC-BSC.../21 con conexión por tornillo y relé miniatura enchufable con contacto de potencia, para el montaje sobre carril NS 35/7,5, 1 contacto conmutado, tensión de entrada 24 V DC
Interface
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Clave de pedido | 2966171 |
---|---|
Unidad de embalaje | 10 pcs |
Clave de venta | CK621A - |
Página del catálogo | Página 372 (C_5_2017) |
EAN | 4017918130732 |
Peso por unidad (sin incluir el embalaje) | 31,060 g |
Número de tarifa arancelaria | 85364190 |
País de origen | DE (Alemania) |
Restricción de uso | CEM: producto de clase A, véase declaración del fabricante en el centro de descargas |
---|---|
Observación | Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos. Un puenteado de potencial se efectúa en este caso con FBST 8-PLC... o FBST 500.... |
Temperatura ambiente (servicio) | -40 °C ... 60 °C |
---|---|
Temperatura ambiente (almacenamiento / transporte) | -40 °C ... 85 °C |
Tensión nominal de entrada UN | 24 V DC |
---|---|
Corriente de entrada típica a UN | 9 mA |
Tiempo de reacción típico | 5 ms |
Tiempo típico de apertura | 8 ms |
Circuito de protección | Prot. contra inversión de polaridad Diodo contra inv. de polaridad |
Diodo de rueda libre Diodo de rueda libre | |
Indicación de la tensión de servicio | LED amarillo |
Disipación con condición nominal | 0,22 W |
Tipo de contacto | 1 contacto conmutado |
---|---|
Tipo de contacto de conmutación | Contacto simple |
Material del contacto | AgSnO |
Tensión de conmutación máxima | 250 V AC/DC (Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos. Un puenteado de potencial se efectúa en ese caso con FBST 8-PLC...o...FBST 500...) |
Tensión mínima de activación | 5 V (para 100 mA) |
Corriente de conmutación mínima | 10 mA (para 12 V) |
Corriente de conexión máxima | 10 A (4 s) |
Corriente constante límite | 6 A |
Potencia de ruptura (carga óhmica) máxima | 140 W (con 24 V DC) |
20 W (con 48 V DC) | |
18 W (con 60 V DC) | |
23 W (con 110 V DC) | |
40 W (con 220 V DC) | |
1500 VA (Para 250 V AC) | |
Capacidad de ruptura | 2 A (Con 24 V, DC13) |
0,2 A (Con 110 V, DC13) | |
0,1 A (Con 220 V, DC13) | |
3 A (Con 24 V, AC15) | |
3 A (Con 120 V, AC15) | |
3 A (Con 230 V, AC15) |
Denominación Conexión | Lado de excitación |
---|---|
Tipo de conexión | Conexión por tornillo |
Longitud a desaislar | 8 mm |
Rosca de tornillo | M3 |
Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
0,2 mm² ... 2,5 mm² () | |
2x 0,5 mm² ... 1,5 mm² () | |
Sección de conductor AWG | 26 ... 14 |
Denominación Conexión | Lado de contactos |
---|---|
Tipo de conexión | Conexión por tornillo |
Longitud a desaislar | 8 mm |
Rosca de tornillo | M3 |
Sección de conductor rígido | 0,14 mm² ... 2,5 mm² |
Sección de conductor flexible | 0,14 mm² ... 2,5 mm² |
0,2 mm² ... 2,5 mm² () | |
2x 0,5 mm² ... 1,5 mm² () | |
Sección de conductor AWG | 26 ... 14 |
Observación | Para tensiones superiores a 250 V (L1, L2, L3) hay que insertar el placa separadora PLC-ATP entre bornes iguales de módulos contiguos. Un puenteado de potencial se efectúa en este caso con FBST 8-PLC... o FBST 500.... |
---|---|
Tensión de prueba Bobina de relé/contacto de relé | 4 kV AC (50 Hz, 1 min) |
Modo operativo | Tiempo de trabajo 100 % |
Índice de protección | IP20 (Zócalo de relé) |
Vida útil mecánica | 2x 107periodicidades de cambio de estado |
Posición para el montaje | discrecional |
Indicaciones de montaje | Alineables sin separación |
Peso neto (SAP) | 31,06 g |
Conexión según norma | CUL |
---|---|
Denominación | Normas / especificaciones |
Normas/especificaciones | IEC 60664 |
EN 50178 | |
Grado de polución | 3 |
Categoría de sobretensiones | III |
Clase de combustibilidad según UL 94 | V0 |
China RoHS | Espacio de tiempo para el uso previsto (EFUP): 50 años |
---|---|
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas" |
Título: | Tamaño: | Tipo: |
---|---|---|
PDF CATALOGO PHOENIX TECNICA INTERFACE Y EQUIPOS DE CONMUTACION ES.pdf | 27 Mbytes | |
PHOENIX CONTACT-2966171-PLC-RSC- 24DC/21 | 152 Kbytes |
