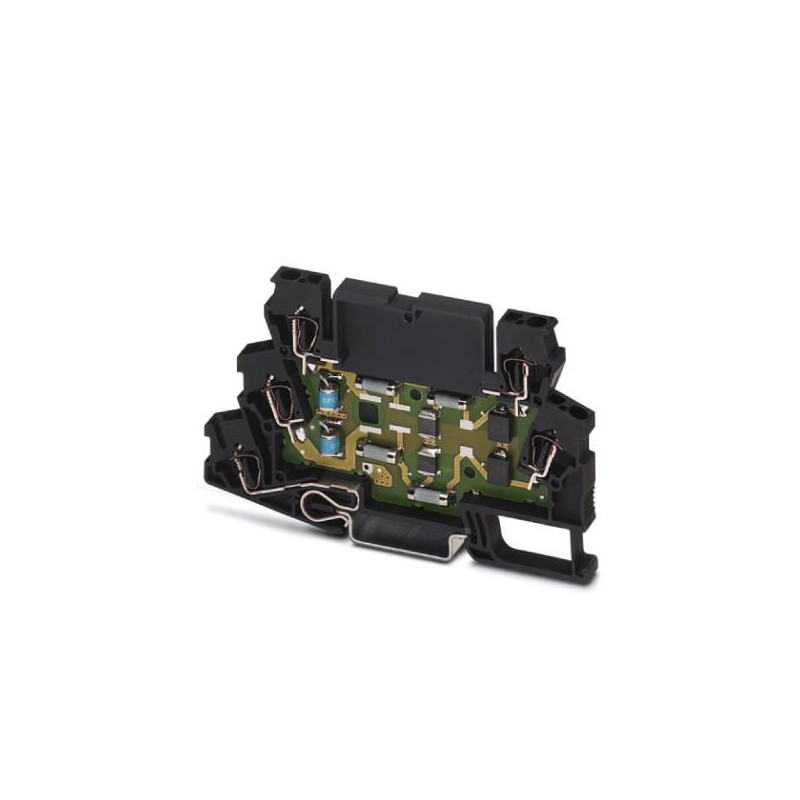

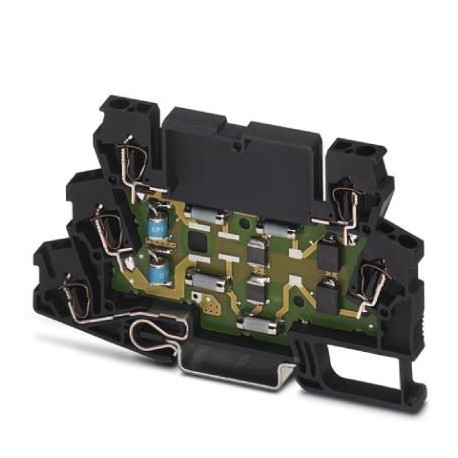

TT-ST-2/2-24DC 2858881 PHOENIX CONTACT Dispositivo de protec. contra sobretensiones
TT-ST-2/2-24DC
2858881
PHOENIX_CONTACT
Borne de resorte para carril con protección contra sobretensiones integrada, para el montaje sobre NS 35/7,5, tensión UN 24 V DC, anchura del borne: 6,2 mm, anchura de la tapa: 2,2 mm
Trabtech (TT)
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 2858881 |
|---|---|
| Unidad de embalaje | 10 pcs |
| Clave de venta | CL2223 - |
| Página del catálogo | Página 96 (C_6_2015) |
| EAN | 4017918939137 |
| Peso por unidad (sin incluir el embalaje) | 22,953 g |
| Número de tarifa arancelaria | 85363030 |
| País de origen | DE (Alemania) |
Condiciones ambientales
| Temperatura ambiente (servicio) | -40 °C ... 85 °C |
|---|---|
| Altitud | ≤ 2000 m (amsl (del inglés, above mean sea level, es decir, sobre el nivel del mar)) |
| Índice de protección | IP20 |
Generalidades
| Material carcasa | PA 6.6 |
|---|---|
| Clase de combustibilidad según UL 94 | V-0 |
| Color | negro intenso RAL 9005 |
| Categoría de sobretensiones | III |
| Grado de polución | 2 |
| Tipo de montaje | Carril simétrico: 35 mm |
| Construcción | Borne de dos pisos |
| Número de polos | 2 |
| Dirección de actuación | Line-Earth Ground |
Circuito de protección
| Clase de ensayo IEC | C1 |
|---|---|
| C2 | |
| C3 | |
| D1 | |
| Tensión nominal UN | 24 V DC |
| Tensión constante máxima UC | 30 V DC |
| 21 V AC | |
| Corriente asignada | 300 mA (45 °C) |
| Corriente activa de servicio ICa UC | ≤ 10 µA (por pista) |
| Corriente de conductor de protección IPE | ≤ 20 µA |
| Corriente transitoria nominal In(8/20) µs (conductor-tierra) | 5 kA (por pista) |
| 10 kA (en suma) | |
| Corriente transitoria de impulso Iimp(10/350) µs (conductor-tierra) | 1 kA (por pista) |
| 2 kA (en suma) | |
| Corriente transitoria total Itotal(8/20) µs | 10 kA |
| Corriente transitoria total Itotal(10/350) µs | 2 kA |
| Corriente transitoria Imáx.(8/20) µs máximo (conductor-tierra) | 5 kA (por pista) |
| 10 kA (en suma) | |
| Corriente de impulso nominal Ian (10/1000) µs (conductor-tierra) | 100 A (por pista) |
| 200 A (en suma) | |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) spike | ≤ 40 V |
| Limitación de la tensión de salida para 1 kV/µs, (conductor-tierra) estática | ≤ 40 V |
| Tensión residual para In(conductor-tierra) | ≤ 40 V |
| Tensión residual para Ian (10/1000) µs (conductor-tierra) | ≤ 45 V |
| Nivel de protección Up(conductor-tierra) | ≤ 80 V (C2 - 10 kV / 5 kA) |
| Nivel de protección Upestático (conductor-tierra) | ≤ 40 V (C2 - 10 kV / 5 kA) |
| Tiempo de reacción tA (conductor-tierra) | ≤ 1 ns |
| Atenuación de inserción aE, asim. | típ. 0,6 dB (500 kHz / 50 Ω) |
| típ. 0,1 dB (170 kHz / 150 Ω) | |
| típ. 0,1 dB (40 kHz / 600 Ω) | |
| Frecuencia límite fg (3dB), asim. (PE) en el sistema de 50 ohmios | típ. 3 MHz |
| Frecuencia límite fg (3dB), asim. (PE) en el sistema de 150 ohmios | típ. 1 MHz |
| Frecuencia límite fg (3dB), asim. (PE) en el sistema de 600 ohmios | típ. 250 kHz |
| Capacidad (conductor-tierra) | típ. 2 nF |
| Resistencia en serie | 9,4 Ω ±20 % |
| Mensaje Protección contra sobretensiones defectuosa | ninguna |
| Fusible previo máximo requerido | 315 mA (T) |
| A prueba de sobrecorrientes momentáneas (puesta a tierra por conductor) | C2 - 10 kV/5 kA |
| C3 - 100 A | |
| D1 - 1 kA |
Datos de conexión
| Tipo de conexión | Conexión por resorte |
|---|---|
| Tipo de conexión IN | Por resorte |
| Tipo de conexión OUT | Por resorte |
| Longitud a desaislar | 8 mm |
| Sección de conductor flexible | 0,2 mm² ... 2,5 mm² |
| Sección de conductor rígido | 0,2 mm² ... 4 mm² |
| Sección de conductor AWG | 24 ... 14 |
Normas y especificaciones
| Normas/disposiciones | IEC 61643-21 2000 + A1:2008, modificado |
|---|---|
| EN 61643-21 2001 + A1:2009 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130807eCl@ss 8.027130807eCl@ss 9.027130807
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX PROTECCION ES.pdf | 26 Mbytes |
|
| PHOENIX CONTACT-2858881-TT-ST-2/2-24DC | 133 Kbytes |
|
