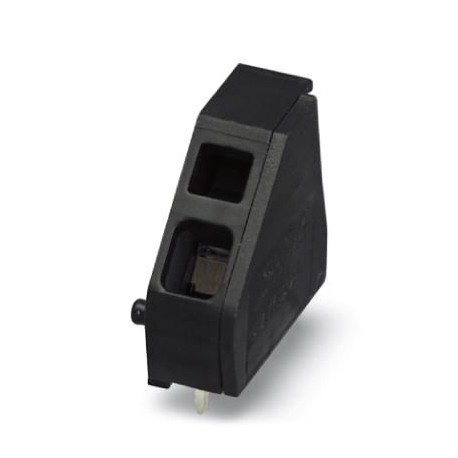

ZFKDSA 2,5-6,08 R THT 1990258 PHOENIX CONTACT Borne para placa de circuito impreso
ZFKDSA 2,5-6,08 R THT
1990258
PHOENIX_CONTACT
50
Borne p. placa de circuito impreso, corriente nominal: 24 A, tensión nominal: 320 V, paso: 5,08 mm, número de polos: 1, tipo de conexión: Conexión por resorte, montaje: Soldar THR, dirección de conexión conductor/placa de circuito impreso: 45 °, color: negro. Terminal impreso de resorte de tracción para aplicaciones Through Hole Reflow, artículo alineable para diferente número de polos. Borne terminal derecho para ZFKDS 2,5-5,08 THT.
Conectores PCB
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Datos mercantiles
| Clave de pedido | 1990258 |
|---|---|
| Unidad de embalaje | 50 pcs |
| Clave de venta | AAACEA - |
| Cantidad de pedido mínima | 50 pcs |
| Página del catálogo | Página 77 (C_1_2013) |
| EAN | 4017918947545 |
| Peso por unidad (sin incluir el embalaje) | 2,830 g |
| Número de tarifa arancelaria | 85369010 |
| País de origen | DE (Alemania) |
Dimensiones
| Longitud [ l ] | 16,85 mm |
|---|---|
| Paso | 5,08 mm |
| Altura de construcción | 15 mm |
| Longitud del pin [P] | 3,5 mm |
| Diámetro orificio | 1,3 mm |
Generalidades
| Familia de artículos | ZFKDS 2,5-THT |
|---|---|
| Grupo material aislante | IIIa |
| Tensión transitoria de dimensionamiento (III/3) | 4 kV |
| Tensión transitoria de dimensionamiento (III/2) | 4 kV |
| Tensión transitoria de dimensionamiento (II/2) | 4 kV |
| Tensión de dimensionamiento (III/3) | 200 V |
| Tensión de dimensionamiento (III/2) | 320 V |
| Tensión de dimensionamiento (II/2) | 320 V |
| Conexión según norma | EN-VDE |
| Corriente nominal IN | 24 A |
| Sección nominal | 2,5 mm² |
| Corriente de carga máxima | 24 A |
| Aislamiento | PA |
| Superficie pin de soldadura | |
| Clase de combustibilidad según UL 94 | V0 |
| Calibre macho | A3 |
| Longitud a desaislar | 7 mm |
| Número de polos | 1 |
Datos de conexión
| Sección de conductor rígido mín. | 0,2 mm² |
|---|---|
| Sección de conductor rígido máx. | 4 mm² |
| Sección de conductor flexible mín. | 0,2 mm² |
| Sección de conductor flexible máx. | 2,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 2,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,25 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 1,5 mm² |
| Sección de conductor AWG mín. | 24 |
| Sección de conductor AWG máx. | 12 |
Environmental Product Compliance
| China RoHS | Espacio de tiempo para el uso previsto: ilimitado = EFUP-e |
|---|---|
| Sin sustancias peligrosas por encima de los umbrales |
Clasificaciones
eCl@ss 4.027141109eCl@ss 4.127141109eCl@ss 5.027141190eCl@ss 5.127261100eCl@ss 6.027261100eCl@ss 7.027440401eCl@ss 8.027440401eCl@ss 9.027440401
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX CONECTORES PARA EQUIPOS ES.pdf | 14 Mbytes |
|
| PHOENIX CONTACT-1990258-ZFKDSA 2,5-6,08 R THT | 105 Kbytes |
|
