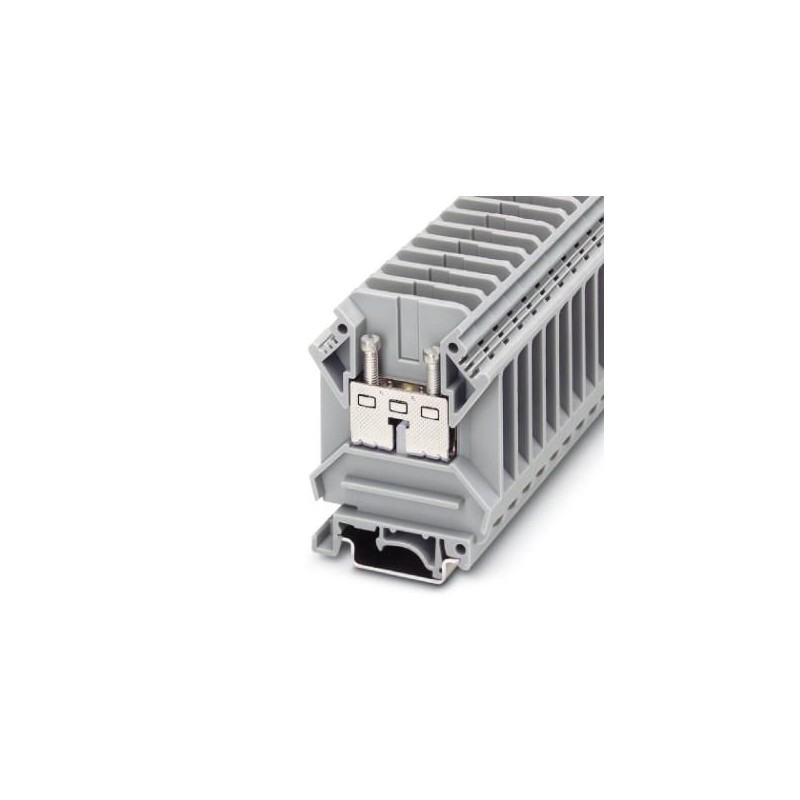

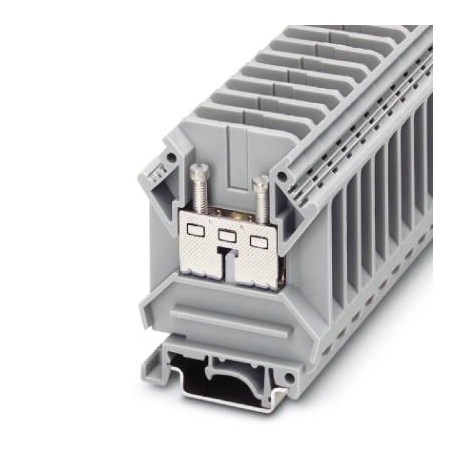

UHSK/S 2000 0704076 PHOENIX CONTACT Borne de paso, tipo de conexión: Conexión por tornillo, número de conexi..
UHSK/S 2000
0704076
PHOENIX_CONTACT
Borne de paso, tipo de conexión: Conexión por tornillo, número de conexiones: 2, sección:0,5 mm² - 10 mm², AWG: 20 - 8, anchura: 10,2 mm, color: gris, clase de montaje: NS 35/7,5, NS 35/15, NS 32
Borne de paso, tensión nominal: 2000 V, corriente nominal: 41 A, número de conexiones: 2, tipo de conexión: Conexión por tornillo, sección: 0,5 mm² - 10 mm², clase de montaje: NS 35/7,5, NS 35/15, NS 32, color: gris
Bloques de terminales > Terminal de conexión de paso
Bornas
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT
Más Información
▲Generalidades
| Número de pisos | 1 |
|---|---|
| Número de conexiones | 2 |
| Sección nominal | 6 mm² |
| Color | gris |
| Aislamiento | PA |
| Clase de combustibilidad según UL 94 | V0 |
Generalidades
| Tensión transitoria de dimensionamiento | 12 kV |
|---|---|
| Grado de polución | 3 |
| Categoría de sobretensiones | III |
| Grupo material aislante | I |
| Conexión según norma | IEC 60947-7-1 |
| Corriente de carga máxima | 57 A (con una sección de conductor de 10 mm²) |
| Corriente nominal IN | 41 A (con una sección de conductor de 6 mm²) |
| Tensión nominal UN | 2000 V (con la caja de bornes cerrada) |
| Pared lateral abierta | ja |
Dimensiones
| Anchura | 10,2 mm |
|---|---|
| Ancho de tapa | 2 mm |
| Longitud | 52 mm |
| Altura NS 35/7,5 | 70,5 mm |
| Altura NS 35/15 | 78 mm |
| Altura NS 32 | 75,5 mm |
Datos de conexión
| Tipo de conexión | Conexión por tornillo |
|---|---|
| Conexión según norma | IEC 60947-7-1 |
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 10 mm² |
| Sección de conductor AWG mín. | 20 |
| Sección de conductor AWG máx. | 8 |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 6 mm² |
| Sección del conductor flexible AWG mín. | 20 |
| Sección del conductor flexible AWG máx. | 10 |
| Sección de conductor flexible con puntera, sin manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, sin manguito de plástico máx. | 10 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico mín. | 0,5 mm² |
| Sección de conductor flexible con puntera, con manguito de plástico máx. | 6 mm² |
| 2 conductores con la misma sección, rígidos mín. | 0,5 mm² |
| 2 conductores con la misma sección, rígidos máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx. | 6 mm² |
| 2 conductores con la misma sección, flexibles con AEH, sin manguito de plástico mín. | 0,5 mm² |
| 2 conductores con la misma sección, flexibles con AEH sin manguito de plástico máx. | 6 mm² |
| Conexión según norma | IEC/EN 60079-7 |
| Sección de conductor rígido mín. | 0,5 mm² |
| Sección de conductor rígido máx. | 6 mm² |
| Sección de conductor AWG mín. | 26 |
| Sección de conductor AWG máx. | 8 |
| Sección de conductor flexible mín. | 0,5 mm² |
| Sección de conductor flexible máx. | 6 mm² |
| Longitud a desaislar | 10 mm |
| Calibre macho | A5 |
| Rosca de tornillo | M4 |
| Par de apriete mín. | 1,5 Nm |
| Par de apriete máx. | 1,8 Nm |
Datasheet - PDF
▲| Título: | Tamaño: | Tipo: |
|---|---|---|
| PDF CATALOGO PHOENIX BORNES PARA CARRIL ES.pdf | 68 Mbytes |
|
| PHOENIX CONTACT-0704076-UHSK/S 2000 | 114 Kbytes |
|
