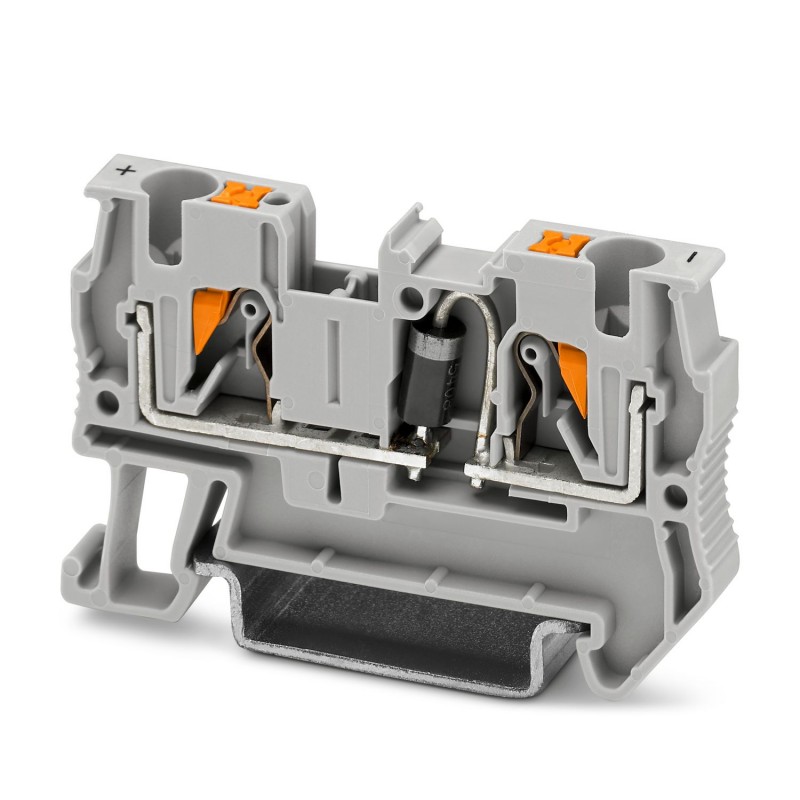

PT 4-DIO 1N 5408/L-R 3212112 PHOENIX CONTACT Borne para componentes Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PT 4-DIO 1N 5408/L-R 3212112 PHOENIX CONTACT Borne para componentes

PT 4-DIO 1N 5408/L-R

3212112

PHOENIX_CONTACT

50

Borne para componentes, con diodo integrado 1N5408, tipo de conexión: Conexión push-in, sección: 0,2 mm² - 6 mm², AWG: 24 - 10, longitud: 56 mm, anchura: 6,2 mm, color: gris, montaje: NS 35/7,5, NS 35/15

Borne para componentes, La corriente máx. queda determinada por el diodo. Montado: diodo 1N 5408, tensión inversa: 1000 V, corriente límite constante: 1,5 A., con diodo integrado 1N5408, tensión nominal: 800 V, corriente nominal: 1,5 A, tipo de conexión: Conexión push-in, Sección de dimensionamiento: 1 mm², sección:0,2 mm² - 6 mm², montaje: NS 35/7,5, NS 35/15, color: gris

Más detalles


Bloques de terminales > Bloque de terminales para componente

Bornas

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de PHOENIX_CONTACT

Cantidad Precio
50+$4.23
100+$3.83
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información



Datos mercantiles

Clave de pedido3212112
Unidad de embalaje50 pcs
Clave de ventaBE2272 -
Cantidad de pedido mínima50 pcs
Página del catálogoPágina 160 (C_3_2013)
EAN4046356509183
Peso por unidad (sin incluir el embalaje)9,756 g
Número de tarifa arancelaria85369010
País de origenPL (Polonia)

Generalidades

ObservaciónLa corriente máx. queda determinada por el diodo. Montado: diodo 1N 5408, tensión inversa: 1000 V, corriente límite constante: 1,5 A.
Número de pisos1
Número de conexiones2
Potenciales1
Sección nominal4 mm²
Colorgris
AislamientoPA
Clase de combustibilidad según UL 94V0
Tensión transitoria de dimensionamiento8 kV
Grado de polución3
Categoría de sobretensionesIII
Grupo material aislanteI
Potencia disipada máxima con condición nominal1,02 W
Corriente de carga máxima1,5 A (La corriente máxima es determinada por el diodo)
Corriente nominal IN1,5 A
Tensión nominal UN800 V
Pared lateral abierta
Índice de temperatura del material aislante relativo (Elec., UL 746 B)130 °C
Índice de temperatura del material aislante (DIN EN 60216-1 (VDE 0304-21))130 °C
Utilización estática de material aislante en frío-60 °C
Reacción al fuego para vehículos sobre carriles (DIN 5510-2)Prueba aprobada
Procedimiento de ensayo con una llama de prueba (DIN EN 60695-11-10)V0
Índice de oxígeno (DIN EN ISO 4589-2)>32 %
NF F16-101, NF F10-102 clase I2
NF F16-101, NF F10-102 clase F2
Inflamabilidad de las superficies NFPA 130 (ASTM E 162)aprobado
Densidad de los gases de combustión óptica específica NFPA 130 (ASTM E 662)aprobado
Toxicidad de los gases de combustión NFPA 130 (SMP 800C)aprobado
Emisión de calor calorímetra NFPA 130 (ASTM E 1354)28 MJ/kg
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Dimensiones

Anchura6,2 mm
Ancho de tapa2,2 mm
Longitud56 mm
Altura NS 35/7,536,5 mm
Altura NS 35/1544 mm

Datos de conexión

Tipo de conexiónConexión push-in
Longitud de pelado10 mm ... 12 mm
Sección de conductor rígido mín.0,2 mm²
Sección de conductor rígido máx.6 mm²
Sección de conductor AWG mín.24
Sección de conductor AWG máx.10
Sección de conductor flexible mín.0,2 mm²
Sección de conductor flexible máx.4 mm²
Sección del conductor flexible AWG mín.24
Sección del conductor flexible AWG máx.12
Sección de conductor flexible con puntera, sin manguito de plástico mín.0,25 mm²
Sección de conductor flexible con puntera, sin manguito de plástico máx.4 mm²
Sección de conductor flexible con puntera, con manguito de plástico mín.0,25 mm²
Sección de conductor flexible con puntera, con manguito de plástico máx.4 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH, con manguito de plástico mín.0,5 mm²
2 conductores con la misma sección, flexibles con TWIN-AEH con manguito de plástico máx.1 mm²
Calibre machoA4

Normas y especificaciones

Conexión según normaCSA
Clase de combustibilidad según UL 94V0
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R22HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R23HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R24HL 1 - HL 3
Protección contra incendios para vehículos sobre carriles (DIN EN 45545-2) R26HL 1 - HL 3

Environmental Product Compliance

China RoHSEspacio de tiempo para el uso previsto (EFUP): 50 años
Encontrará información sobre las sustancias peligrosas en la declaración del fabricante en la pestaña "Descargas"

Clasificaciones
