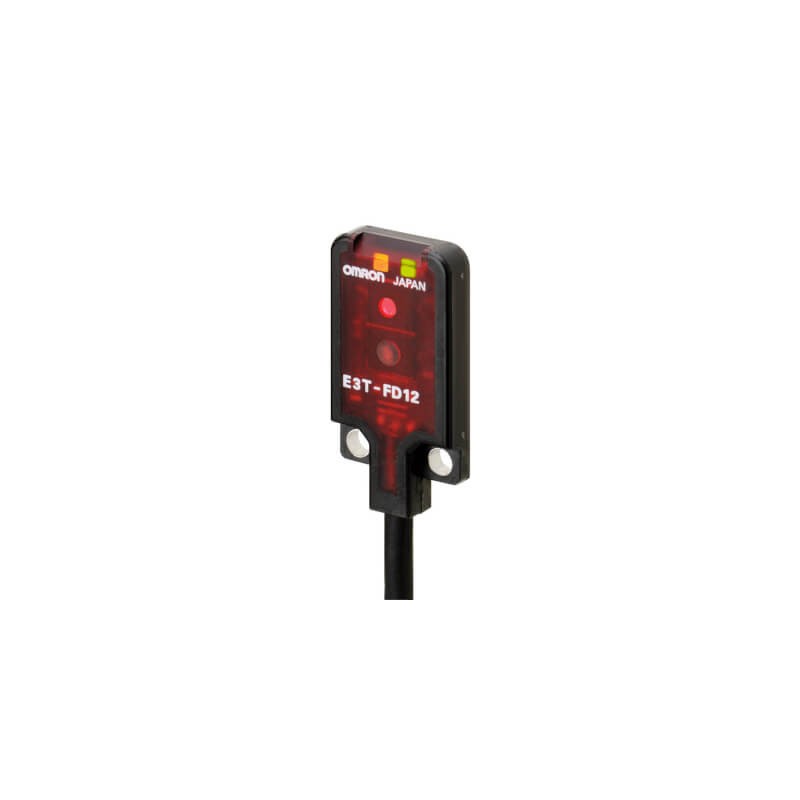

E3T-FD12 2M 130185 OMRON Sensores Fotoeléctricos, Miniatura 3h Réflex 30mm Plana NPN Osc. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

E3T-FD12 2M 130185 OMRON Sensores Fotoeléctricos, Miniatura 3h Réflex 30mm Plana NPN Osc.

E3T-FD12 2M

130185

OMRON

Disponible

Envío el hoy

Sensores Fotoeléctricos, Miniatura 3h Réflex 30mm Plana NPN Osc.

Más detalles


Fotocelulas Sensores Fotoelectricos

Sensores fotoeléctricos - Miniatura y fotomicro - OMRON

Sensores fotoeléctricos - Miniatura y fotomicro - E3T - OMRON

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

CantidadPrecio
1+$87.21
3+$83.17
5+$81.70
7+$80.85
10+$80.11
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Cómo funciona

¿Cómo funciona ésto?

1 Añada los productos de su elección al carro de la compra
2 Introduzca sus datos de contacto y envíe la solicitud
3 Le enviaremos un email con un presupuesto para esos productos
4 Usted simplemente finalice la compra y recibirá su pedido

Existen varias opciones para realizar el pago
- Tarjeta de crédito
- Transferencia
- PayPal


Productos relacionados

Más Información

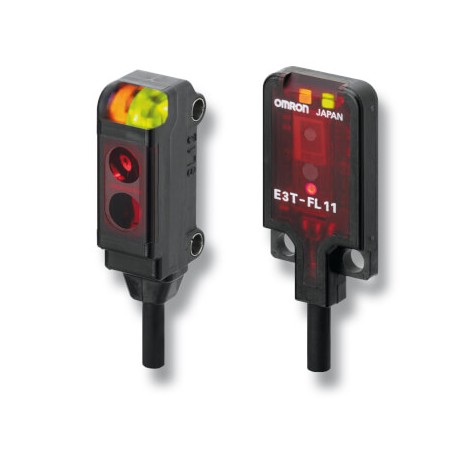

E3T Miniatura y fotomicro
Sensores miniatura en carcasa de plástico
Fotocélulas de pequeño tamaño de forma plana o forma de detección lateral para las condiciones de montaje más exigentes.
• Tamaño pequeño con LED de indicación de alta potencia, donde el espacio es fundamental
• Forma plana delgada de 3,5 mm con supresión de fondo y reducido error de blanco/
negro
• Tecnología de alineación óptica exclusiva que garantiza una desviación mínima del eje óptico
• Elevada inmunidad EMC y a la luz ambiente
Tabla de selección
Tipo de sensor Distancia de
Método de conexión Modo de
Tamaño de tornillo Modelo*1
detección
operación
de montaje
Salida NPN Salida PNP
Barrera 2 m – – 2 m
con luz M2 E3T-ST31 2M E3T-ST33 2M EN OSCURIDAD M2 E3T-ST32 2M E3T-ST34 2M
1m con luz M2 E3T-ST11 2M E3T-ST13 2M M3 E3T-ST11M 2M E3T-ST13M 2M
EN OSCURIDAD M2 E3T-ST12 2M E3T-ST14 2M M3 E3T-ST12M 2M E3T-ST14M 2M
300 mm con luz M2 E3T-ST21 2M E3T-ST23 2M M3 E3T-ST21M 2M E3T-ST23M 2M
EN OSCURIDAD M2 E3T-ST22 2M E3T-ST24 2M M3 E3T-ST22M 2M E3T-ST24M 2M
Barrera 500 mm con luz M2 E3T-FT11 2M E3T-FT13 2M EN OSCURIDAD M2 E3T-FT12 2M E3T-FT14 2M
300 mm con luz M2 E3T-FT21 2M E3T-FT23 2M
EN OSCURIDAD M2 E3T-FT22 2M E3T-FT24 2M
Reflexión sobre espejo 30 a 200 mm*2
en los espejos/
10 a 100 mm*2
con luz M2 E3T-SR41-C 2M*3
E3T-SR43-C 2M*3
en láminas de reflexión
EN OSCURIDAD M2 E3T-SR42-C 2M*3 E3T-SR44-C 2M*3
Reflexión difusa 5 a 30 mm con luz M2 E3T-FD11 2M E3T-FD13 2M M3 E3T-FD11M 2M E3T-FD13M 2M
EN OSCURIDAD M2 E3T-FD12 2M E3T-FD14 2M M3 E3T-FD12M 2M E3T-FD14M 2M
Punto focal fijo 5 a 15 mm con luz M2 E3T-SL11 2M E3T-SL13 2M M3 E3T-SL11M 2M E3T-SL13M 2M
EN OSCURIDAD M2 E3T-SL12 2M E3T-SL14 2M M3 E3T-SL12M 2M E3T-SL14M 2M
5 a 30 mm con luz M2 E3T-SL21 2M E3T-SL23 2M M3 E3T-SL21M 2M E3T-SL23M 2M
EN OSCURIDAD M2 E3T-SL22 2M E3T-SL24 2M
M3 E3T-SL22M 2M E3T-SL24M 2M
Reflexión sobre objeto
(supresión de fondo)
1 a 15 mm con luz M2 E3T-FL11 2M E3T-FL13 2M EN OSCURIDAD M2 E3T-FL12 2M E3T-FL14 2M
1 a 30 mm con luz M2 E3T-FL21 2M E3T-FL23 2M
EN OSCURIDAD M2 E3T-FL22 2M E3T-FL24 2M
*1 Para modelos con cables robotizados, añada '-R' al modelo (por ejemplo: E3T-FT21R 2M)
*2 Las distancias se miden con el espejo E39-R4 y la lámina de reflexión E39-R37-CA. Para aplicaciones con distancias más cortas entre el sensor y el espejo, consulte al representante de OMRON.
*3 Espejo no incluido. Existen también modelos con espejos incluidos.
192
E3T Miniatura y fotomicro
Especificaciones
Elemento Barrera Reflexión sobre espejo
Detección lateral Planos Detección lateral
E3T-ST1
E3T-ST2
E3T-ST3
Distancia de detección E3T-ST3_: 2 m
E3T-ST1_: 1 m
E3T-ST2_: 300 mm
Fuente de luz (longitud de onda) LED rojo (LED de “precisión”) = 650 nm
Tensión de alimentación 12 a 24 Vc.c. ±10%, fluctuación (p-p) 10% máx.
E3T-FT1
E3T-FT2
E3T-FT1_: 500 mm
E3T-FT2_: 300 mm
E3T-SR4
30 a 200 mm (con E39-R4)
10 a 100 mm (con E39-R37-CA)
Circuitos de protección Protección contra inversión de la polaridad de la fuente de alimentación y de salida de control
Protección contra cortocircuitos de salida
Tiempo de respuesta 1 ms máx.
Temperatura En operación de –25 a 55°C (sin formación de hielo ni condensación)
Protección contra inversión de polaridad en fuente de alimentación y salida de control
Protección contra cortocircuito de salida, prevención
de interferencias mutuas, supresor de picos
ambiente
Almacenamiento de –40 a 70°C (sin formación de hielo ni condensación)
Grado de protección IEC60529 IP67
Material Carcasa PBT (teraftalato de polibutileno)
Ventana de visualización
Poliarilato desnaturalizado
Lentes Poliarilato desnaturalizado Resina de metacrilato
Elemento Reflexión difusa Punto focal fijo Reflexión sobre objeto (supresión de fondo) Planos Detección lateral Planos
E3T-FD1 E3T-SL1 E3T-SL2 E3T-FL1 E3T-FL2
Distancia de detección 5 a 30 mm 5 a 15 mm 5 a 30 mm 1 a 15 mm 1 a 30 mm
Error de blanco/negro – 15% máx.
Fuente de luz (longitud de onda) LED rojo (LED de “precisión”) = 650 nm
Tensión de alimentación 12 a 24 Vc.c. ±10%, fluctuación (p-p) 10% máx.
Circuitos de protección Protección contra inversión de polaridad en fuente de alimentación y salida de control
Protección contra cortocircuito de salida, prevención de interferencia mutua
Tiempo de respuesta 1 ms máx.
Temperatura En operación de –25 a 55°C
ambiente
Almacenamiento de –40 a 70°C (sin hielo ni condensación)
Grado de protección IEC60529 IP67
Material Carcasa PBT (teraftalato de polibutileno)
Ventana de visualización
Poliarilato desnaturalizado
Lentes Poliarilato desnaturalizado
(mm)
25
20
15
10
5
0
Papel blanco Papel negro
E3T-FL1@
Lente receptora de luz
Flip chip (CI) Elemento receptor de luz
Posterior Frontal Lateral
Error mínimo de blanco/negro El sistema óptico coaxial y la pequeña lente focal de los modelos de reflexión sobre espejo permiten la detección de objetos
de pequeño tamaño (2 mm de diámetro)
o a través de orificios pequeños
(2 mm de diámetro).
La exclusiva forma de la lente receptora
de luz y la tecnología de montaje del chip, aseguran una detección muy estable y fiable, incluso a través de ranuras y espacios muy reducidos, de 0,5 mm de diámetro.
Modelos con orificios de montaje para tornillos M2 o M3
193

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostradoMiniatura 3h Réflex 30mm Plana NPN Osc. - OMRON - E3T-FD12 2M - 130185Spanish268 Kbytespdf1-mostradoMiniatura 3h Réflex 30mm Plana NPN Osc. - OMRON - E3T-FD12 2M - 130185
pdf1-Miniatura 3h Réflex 30mm Plana NPN Osc. - OMRON - E3T-FD12 2M - 130185Spanish6 Mbytespdf1-mostradoMiniatura 3h Réflex 30mm Plana NPN Osc. - OMRON - E3T-FD12 2M - 130185
pdf2-mostradoMiniatura 3h Réflex 30mm Plana NPN Osc. - OMRON - E3T-FD12 2M - 130185Spanish2 Mbytespdf1-mostradoMiniatura 3h Réflex 30mm Plana NPN Osc. - OMRON - E3T-FD12 2M - 130185
pdf3-mostradoMiniatura 3h Réflex 30mm Plana NPN Osc. - OMRON - E3T-FD12 2M - 130185English913 Kbytespdf1-mostradoMiniatura 3h Réflex 30mm Plana NPN Osc. - OMRON - E3T-FD12 2M - 130185
