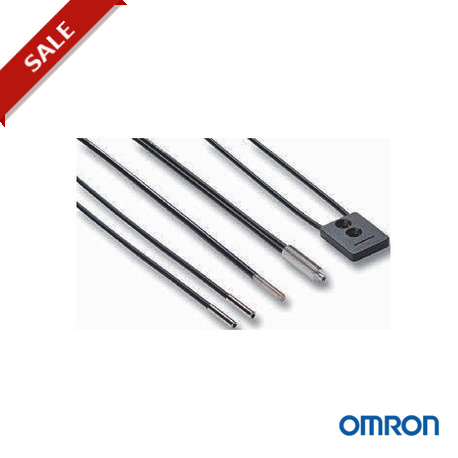

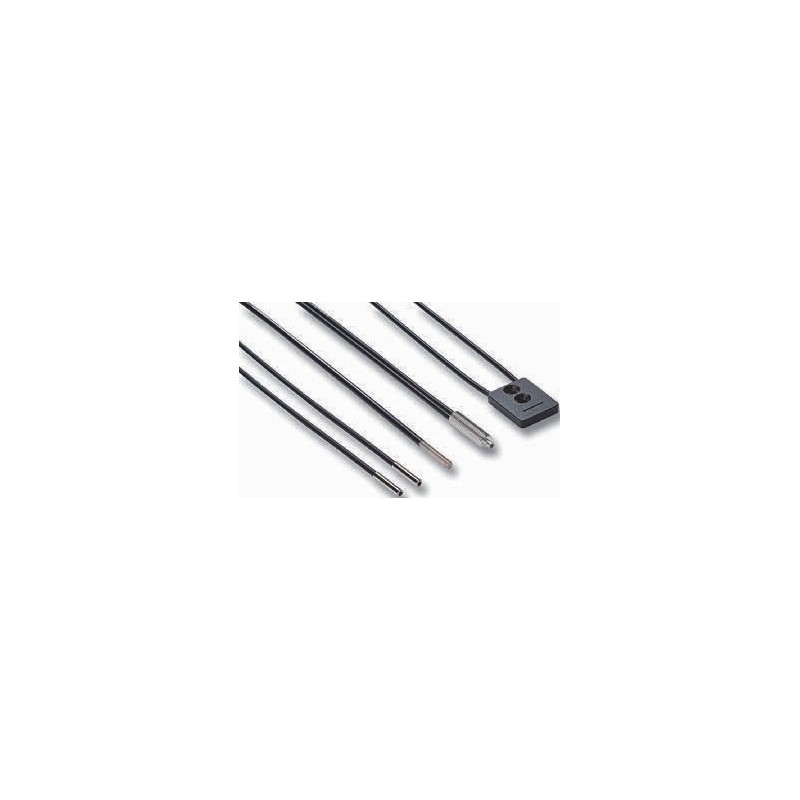

E32-EC31 2M 156917 OMRON Réflex coaxial roscada M3 Precisión 4 haces

E32 detección de precisión Cabezales de detección de fibra
Cabezales de fibra de alta precisión
Fibras y lentes focales con un diseño y una fabricación de alta precisión que garantizan puntos y haces enormemente precisos, ya que detectan los objetos más pequeños y
una diferencia de altura de menos de μ100.
• Fibras coaxiales con lentes focales para puntos con diámetro de 100 μm
• Modelos de barrera puntuales y con alineación de eje óptico muy precisa
• Modelos de punto local fijo para detección de diferencias de altura de menos de 100 μm
Tabla de selección
Tipo de sensor Uso preferido Tamaño Característica principal Distancia de detección *1
(en mm)
E3X-HD E3NX-FA
Modelo
Detección y posicionamiento 3 mm diá. • Eje óptico de alta precisión preciso de objetos finos
3.800 4.000 E32-T22S
• Haz muy centrado
1.780 2.650 E32-A03 2M
2 mm 680 1.000 E32-A04 2M
Detección de objetos muy pequeños
M6 – 600 900 E32-CC200 2M *2
M3 Diá. de punto de 0,5 mm 120 180 E32-EC31 2M
Diá. de punto de 0,2 mm 17 E32-EC41 1M + E39-F3B Diá. de punto de 0,1 mm 7 E32-EC41 1M + E39-F3A-5
3 mm diá. – 300 450 E32-D32L
2 mm – 150 220 E32-D32 2M*2
M6 • Salida de cable de 90°
• Forma hexagonal
350 520 E32-C11N 2M
M3 130 190 E32-C21N 2M
M3 Salida de cable de 90° 50 70 E32-C31N 2M
Diá. de punto de 0,5 a 3 mm 8 – 25 ajustable E32-EC31 2M + E39-EF51
2 mm diá.*3
Diá. de punto de 0,5 a 1 mm 6 – 15 ajustable E32-D32 2M + E39-F3A Diá. de punto de 0,1 a 0,6 mm 6 – 15 ajustable E32-C42 1M + E39-F3A
Detección precisa
de diferencias de altura/
superficie plana
Detección de objetos frente a un fondo
23 × 20 × 9 mm – 26,5±11,5 E32-A09 2M
16 × 18 × 4 mm – 7,2±1,8 E32-L25L*2
20 × 20 × 5 mm – 3,3 E32-L25
18 × 20 × 4 mm Punto preciso para, por ejemplo, 4±2 E32-L24L*2 detección de superficies planas/
reflectantes
*1 Distancia de detección medida en el modo estándar
34 × 25 × 8 mm Alta precisión (precisión de detección de 100 μm)
20,5 × 14 × 3.8 mm Haz ancho reflector limitado para, por ejemplo, detección
de objetos en superficies planas
2,4 E32-EL24-1 2M
15 E32-L16-N 2M
*2 Está disponible la versión con cable de alta flexibilidad. Añada ’R’ al modelo. Por ejemplo, E32-CC200R
*3 Diámetro exterior de la fibra. El diámetro exterior de la lente focal es de 4 mm (parte frontal)
248
E32 detección de precisión Cabezales de detección de fibra
Especificaciones
Elemento Barrera Reflexión difusa (coaxial) Punto focal fijo
E32-T22S E32-A03 E32-A04 E32-C11N E32-C31N
E32-C21N E32-CC200 E32-C42
E32-D32/-D32L E32-EC31/-EC41
E32-EL24-1 E32-L24L E32-L25L
E32-L25 E32-L16 E32-A09
Radio de
curvatura admisible
R10 R1 R10 R4 R2 R25 R10 R25
Corte a medida Sí
Temperatura ambiente
–40°C a 70°C
Material Sensor Latón niquelado Acero inoxidable
Fibra PMMA
Latón niquelado Latón niquelado Latón niquelado y aluminio
policarbona ABS Aluminio to
Funda Recubrimiento Recubrimiento
Recubrimiento de PVC Recubrimiento de PVC,
Recubrimiento de polietileno
de PVC
de polietileno
polietileno y poliolefina
Grado de protección IEC 60529 IP67 IEC 60529 IP50 IEC 60529 IP67 IEC 60529 IP50 IEC 60529 IP40
Receptores
Transmisor
Alineación del haz de alta precisión durante la fabricación. Modelos disponibles con una desviación típica de 0,1° para obtener detecciones precisas
Las fibras coaxiales permiten obtener un posicionamiento y precisión en la detección mejorados que dan la posibilidad de realizar ajustes del punto focal de forma sencilla con lentes focales ajustables
Las fibras con reflectividad limitada utilizan
la reflexión total sobre las superficies brillantes para detectar las diferencias de altura o los objetos a una distancia predefinida.
249
