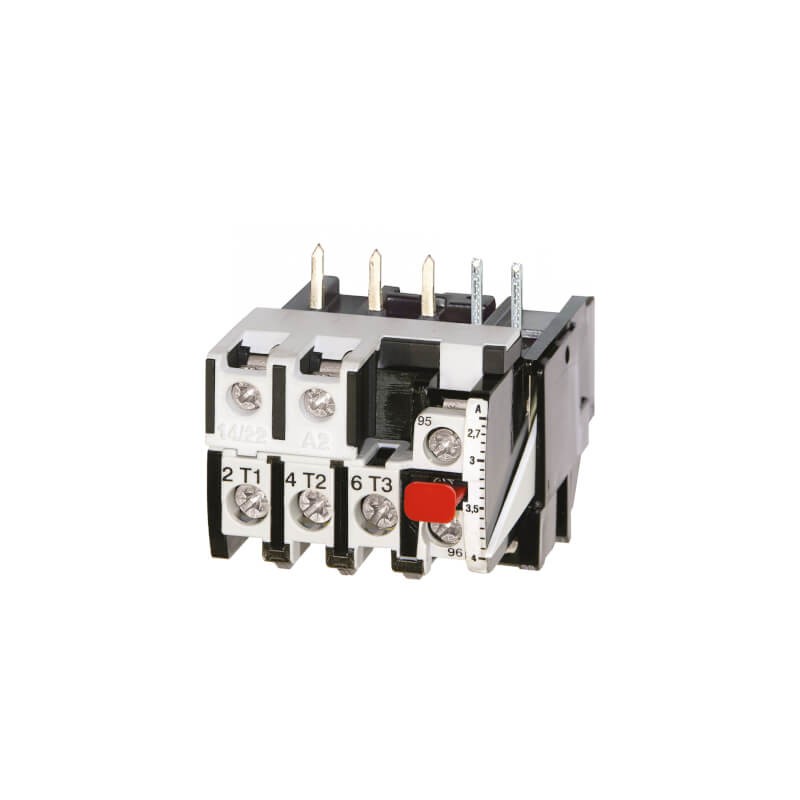

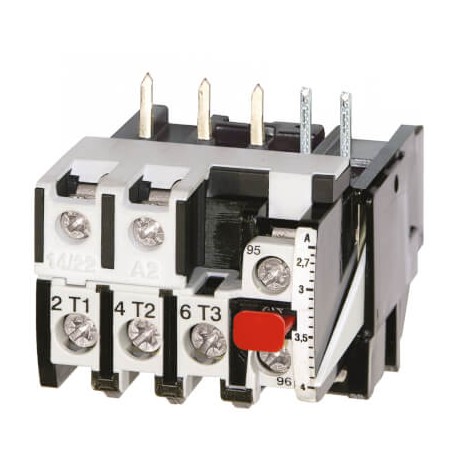

J7TKN-A-E9 197808 OMRON Aparellaje de Baja Tensión, 0,6A 0,9A (J7KNA .. J7KN-22) Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

J7TKN-A-E9 197808 OMRON Aparellaje de Baja Tensión, 0,6A 0,9A (J7KNA .. J7KN-22)

J7TKN-A-E9

197808

OMRON

Disponible

Envío el hoy

Aparellaje de Baja Tensión, 0,6A - 0,9A (J7KNA .. J7KN-22)

Más detalles


Relés Térmicos Sobrecarga

Dispositivos de conmutación de baja tensión - Relés térmicos de sobrecarga - OMRON

Dispositivos de conmutación de baja tensión - Relés térmicos de sobrecarga - J7TKN - OMRON

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

CantidadPrecio
1+$32.03
8+$28.77
16+$28.07
23+$27.75
31+$27.52
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Cómo funciona

¿Cómo funciona ésto?

1 Añada los productos de su elección al carro de la compra
2 Introduzca sus datos de contacto y envíe la solicitud
3 Le enviaremos un email con un presupuesto para esos productos
4 Usted simplemente finalice la compra y recibirá su pedido

Existen varias opciones para realizar el pago
- Tarjeta de crédito
- Transferencia
- PayPal


Productos relacionados

Más Información



J7TKN Relés térmicos de sobrecarga
Relés de sobrecarga térmica para contactores J7KN(A)
Los relés J7TKN protegen los motores contra la sobrecarga térmica. Se pueden montar en el contactor o de forma independiente. Los relés cumplen el estándar IEE 60947
(sensibilidad monofásica).
• Serie de relés de sobrecarga que abarcan un rango de ajuste de 0,12 a 800 A (D.O.L.)
• Se dispone de modelos con reset manual y/o automático
Tabla de selección
Contactores aplicables Rango de selección Tamaño en mm (alto × ancho × fondo) Modelo
D.O.L. (A) Estrella triángulo (A)
(incl. contactor J7KN[A] estándar)
J7KNA-09…, J7KNA-12… 0,12 a 0,18 – 95 × 48,5 × 77 J7TKN-A-E18
0,18 a 0,27 – J7TKN-A-E27
0,27 a 0,4 – J7TKN-A-E4
0,4 a 0,6 – J7TKN-A-E6
0,6 a 0,9 – J7TKN-A-E9
0,8 a 1,2 – J7TKN-A-1E2
1,2 a 1,8 – J7TKN-A-1E8
1,8 a 2,7 – J7TKN-A-2E7
2,7 a 4 – J7TKN-A-4
4 a 6 7 a 10,5 J7TKN-A-6
6 a 9 10,5 a 15,5 J7TKN-A-9
8 a 11 14 a 19 J7TKN-A-11
10 a 14 18 a 24 J7TKN-A-14
J7KN-10D… a J7KN-40… 0,12 a 0,18 – 126,5 × 45 × 70 (J7KN-10D a J7KN-22D)
J7TKN-B-E18
0,18 a 0,27 –
141,5 × 45 × 87,5 (J7KN-24 a J7KN-40)
J7TKN-B-E27
0,27 a 0,4 – J7TKN-B-E4
0,4 a 0,6 – J7TKN-B-E6
0,6 a 0,9 – J7TKN-B-E9
0,8 a 1,2 – J7TKN-B-1E2
1,2 a 1,8 – J7TKN-B-1E8
1,8 a 2,7 – J7TKN-B-2E7
2,7 a 4 – J7TKN-B-4
4 a 6 7 a 10,5 J7TKN-B-6
6 a 9 10,5 a 15,5 J7TKN-B-9
8 a 11 14 a 19 J7TKN-B-11
10 a 14 18 a 24 J7TKN-B-14
13 a 18 23 a 31 J7TKN-B-18
17 a 24 30 a 41 J7TKN-B-24
23 a 32 40 a 55 J7TKN-B-32
J7KN-24… hasta J7KN-40… 28 a 42 48 a 73 136 × 67 × 96,5 J7TKN-C-42
J7KN-50… hasta J7KN-74… 40 a 52 70 a 90 180 × 69 × 108 J7TKN-D-52
52 a 65 90 a 112 J7TKN-D-65
60 a 74 104 a 128 J7TKN-D-74
J7KN-90… hasta J7KN-115… 60 a 90 104 a 156 260 × 107 × 120 J7TKN-E-90
80 a 120 140 a 207 J7TKN-E-120
J7KN-151… hasta J7KN-176… 120 a 180 208 a 312 290 × 110 × 162 J7TKN-F-180
J7KN-210… hasta J7KN-316… De 144 a 216 De 250 a 374 362 × 145 × 208 J7TKN-G-216
De 216 a 320 De 374 a 554 J7TKN-G-320
J7KN-450… hasta J7KN-860… De 240 a 360 De 416 a 623 372 × 1246 × 1225 (J7KN-450)
J7TKN-H-360
De 360 a 540 De 623 a 935
De 540 a 800 De 935 a 1.385
395 × 1246 × 1225 (J7KN-550)
487 × 1280 × 1291 (J7KN-700)
540 × 1280 × 1291 (J7KN-860)
J7TKN-H-540
J7TKN-H-800
629
J7TKN Relés térmicos de sobrecarga
Accesorios
Accesorio para montaje independiente
Para relés de sobrecarga Sección transversal de cable a sujeción (mm2) Modelo
Sólido o trenzado Flexible Flexible con cable multiconductor
J7TKN-AB 0,75 a 6 0,75 a 4 0,5 a 4 J74TK-M-AB J7TKN-B 0,75 a 6 0,75 a 4 0,5 a 4 J74TK-SM
Conjuntos de barra de bus para relés de sobrecarga térmica
Para relés de sobrecarga Para contactores de motor Modelo
J7TKN-H-360/540 J7KN-450/550 J74TK-SU-550
J7TKN-H-540/800 J7KN-700/860 J74TK-SU-860
Especificaciones
Tipo J7TKN-A J7TKN-B J7TKN-C J7TKN-D J7TKN-E J7TKN-F J7TKN-G J7TKN-H Tensión de aislamiento nominal Ui 690 Vc.a. 750 Vc.a. 1000 Vc.a.
Temperatura ambiente permitida
Operación de –25 a 60°C de –25 a 55°C
Almacenamiento de –50 a 70°C de –40 a 70°C
Clase de disparo según IEC 947-4-1 10 A 20 A 10 A
Sección transversal del cable
Sólido o trenzado mm2 0,75 a 6
0,75 a 6 0,75 a 10 4 a 35 Sin terminales, Barra de buses Barra de buses Ver accesorios
Conector principal
0,75 a 2,5
adecuado para 18 × 4
25 × 6
Flexible mm2 0,75 a 4
0,5 a 2,5
Flexible con extremo de cable 0,5 a 2,5
1 a 4 0,75 a 6 6 a 25
0,75 a 4 0,75 a 6 4 a 25
casquillo de un conector
de 70 mm² (trenzado)
Tornillo
M8
Tornillo
M10
de varios conductores mm2
0,5 a 1,5
por fase
Cables por borna identificativo 1 + 1 2 2 1 – 1 1 1
Conector auxiliar Sólido mm2 0,75 a 2,5 De 1 a 2,5
Flexible mm2 0,5 a 2,5 De 1 a 2,5
Flexible con extremo de cable 0,5 a 1,5 De 1 a 2,5
de varios conductores mm2
Cables por borna identificativo 2
Contactos auxiliares
Tensión de aislamiento nominal Ui potencial idéntico 690 Vc.a. 500 Vc.a.
potencial distinto 440 Vc.a. 250 Vc.a. 440 Vc.a. 500 Vc.a.
Corriente de operación nominal Ie
Categoría de utilización AC15
Corriente nominal de servicio Ie
Categoría de utilización DC13
24 V 5A 3A 4 A 5A 3 A 4A
230 V 3A 2A 2,5 A 2,5A 3A 2A 2,5A
400 V 2A 1A 1,5 A 1,5A 2A 1A 1,5A
690 V 0,6 A 0,5 A 0,6 A 0,5 A 0,6 A
24 V 1,2A 1A 1,2 A
110 V 0,15 A
220 V 0,1 A
Protección contra cortocircuitos (sin Potencia de fusible
6A 4A 6 A 4 A 6A
soldadura 1 kA)
máxima gL (gG)
Rango de selección a 23 A Todo 28 a 42 A 52 a 65 A Todo – – –
Pérdida de energía por trayectoria de corriente (máx.)
Valor de ajuste mínimo 1,1W 1,1W 1,3 W 2,9W 1,1W – – –
Valor de ajuste máximo 2,3W 2,3W 3,3 W 4,5W 2,5W – – –
630
