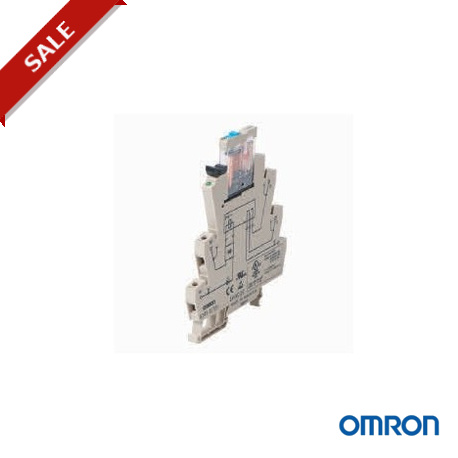

G2RV-SL500 24VAC/VDC 225271 OMRON SPDT 6A Relé Borna+Base Push-in 24Vca/cc

G2RV Relés enchufables industriales
El único relé de 6 mm realmente industrial
La serie G2RV de Omron, que se ha diseñado desde cero en vez de adaptarse a partir de un relé PCB, es el único relé industrial ultradelgado del mercado. En consecuencia, el G2RV ofrece una amplia variedad de ventajas a los fabricantes de máquinas y a los diseñadores de paneles. Con solo 6 mm de anchura, el relé resulta perfecto para equipos y cuadros compactos y ofrece la vida útil y fiabilidad necesarias para las aplicaciones industriales.
• Se dispone de modelos con interruptor de prueba bloqueable
• Grandes pines de conexión: excelente conexión
• Indicador mecánico y LED: permiten comprobar el funcionamiento
• Carcasa transparente: permite comprobar el estado
• Diseño reducido: ofrece ahorro de espacio
• Conexión por presión y accesorios: facilitan el cableado
• Tipo de entrada especial con contactos bañados en oro
• Compatible con G3RV
Tabla de selección
Relé Tensión de entrada Modelo
Terminales de tornillo Terminales por presión
Tipo estándar sin interruptor de prueba bloqueable 12 Vc.c. G2RV-SL700 DC12 G2RV-SL500 DC12
24 Vc.c. G2RV-SL700 DC24 G2RV-SL500 DC24
24 Vc.a./Vc.c. G2RV-SL700 AC/DC24 G2RV-SL500 AC/DC24
48 Vc.a./Vc.c. G2RV-SL700 AC/DC48 G2RV-SL500 AC/DC48
110 Vc.a. G2RV-SL700 AC110 G2RV-SL500 AC110
230 Vc.a. G2RV-SL700 AC230 G2RV-SL500 AC230
Tipo estándar con interruptor de prueba bloqueable 24 Vc.c. G2RV-SL701 DC24 G2RV-SL501 DC24
24 Vc.a./Vc.c. G2RV-SL701 AC/DC24 G2RV-SL501 AC/DC24
Tipo de entrada 12 Vc.c. G2RV-SL700-AP DC12 G2RV-SL500-AP DC12
24 Vc.c. G2RV-SL700-AP DC24 G2RV-SL500-AP DC24
24 Vc.a./Vc.c. G2RV-SL700-AP AC/DC24 G2RV-SL500-AP AC/DC24
48 Vc.a./Vc.c. G2RV-SL700-AP AC/DC48 G2RV-SL500-AP AC/DC48
110 Vc.a. G2RV-SL700-AP AC110 G2RV-SL500-AP AC110
230 Vc.a. G2RV-SL700-AP AC230 G2RV-SL500-AP AC230
Accesorios
Tipo Descripción Modelo
Barra de conexión 2 polos P2RVM-020_ Barra de conexión 3 polos P2RVM-030_ Barra de conexión 4 polos P2RVM-040_ Barra de conexión 10 polos P2RVM-100_ Barra de conexión 20 polos P2RVM-200_ Interfaz PLC Conexión de 8 relés y salida PLC P2RVC-8-O-F Interfaz PLC Conexión de 8 relés y entrada PLC P2RVC-8-I-F
Etiqueta Plástico, para montaje en base R99-15 para G2RV Etiqueta (pegatina) Papel, para montaje en base o relé R99-16 para G2RV Placa de separación Proporciona aislamiento entre relés adyacentes para conseguir aislamiento de 400 V P2RV-S
Solo relé Pieza de mantenimiento para la serie G2RV-SL_00 12 Vc.c. G2RV-1-S DC11
Solo relé Pieza de mantenimiento para la serie G2RV-SL_00 24 Vc.c. y 24 Vc.a./Vc.c. G2RV-1-S DC21
Solo relé Pieza de mantenimiento para la serie G2RV-SL_00 48 Vc.a./Vc.c. y 110, 230 Vc.a. G2RV-1-S DC48
Solo relé Pieza de mantenimiento para la serie G2RV-SL_01 24 Vc.c. y 24 Vc.a./Vc.c. G2RV-1-SI SC21
Solo relé Pieza de mantenimiento para la serie G2RV-SL-AP 12 Vc.c. G2RV-1-S-AP DC11
Solo relé Pieza de mantenimiento para la serie G2RV-SL-AP 24 Vc.c. y 24 Vc.a./Vc.c. G2RV-1-S-AP DC21
Solo relé Pieza de mantenimiento para la serie G2RV-SL-AP 48 Vc.a./Vc.c. y 110, 230 Vc.c. G2RV-1-S-AP DC48
Nota: _ Seleccionar color: R = rojo, S = azul, B = negro.
599
G2RV Relés enchufables industriales
Cables de interfaz
Marca PLC Tipo de PLC Nº de E/S Tipo de E/S Longitud del cable Modelo
Omron CJ1 32 Salida digital (MIL) 1,0 m P2RV-4-100C
20 m P2RV-4-200C
3,0 m P2RV-4-300C
5,0 m P2RV-4-500C Entrada digital (Fujitsu) 1,0 m P2RV-4-100IFC
20 m P2RV-4-200IFC
3,0 m P2RV-4-300IFC
5,0 m P2RV-4-500IFC Entrada digital (MIL) 1,0 m P2RV-4-100IMC
20 m P2RV-4-200IMC
3,0 m P2RV-4-300IMC
5,0 m P2RV-4-500IMC
GRT1 SmartSlice 8 Salida digital 0,5 m P2RV-A050C-OMR GRT1
1,0 m P2RV-A100C-OMR GRT1
Entrada digital 0,5 m P2RV-A050IC-OMR GRT1
1,0 m P2RV-A100IC-OMR GRT1
NX 8 Salida digital 0,5 m P2RV-A050C-OMR NX
1,0 m P2RV-A100C-OMR NX Entrada digital 0,5 m P2RV-A050IC-OMR NX
1,0 m P2RV-A100IC-OMR NX Siemens S7/300 32 Entrada digital y salida digital 20 m P2RV-200C-SIM S7/300
2,5 m P2RV-250C-SIM S7/300
3,0 m P2RV-300C-SIM S7/300
5,0 m P2RV-500C-SIM S7/300
S7/400 32 Entrada digital y salida digital 20 m P2RV-200C-SIM S7/400
2,5 m P2RV-250C-SIM S7/400
3,0 m P2RV-300C-SIM S7/400
5,0 m P2RV-500C-SIM S7/400
Multiuso (cables al aire) Todo 8 Entrada digital y salida digital 1,0 m P2RV-A100C
20 m P2RV-A200C
3,0 m P2RV-A300C
5,0 m P2RV-A500C
Especificaciones
Valores nominales de la bobina
Elemento Tipo estándar Tipo de entrada*1
Configuración de contactos SPDT
Tensión de entrada 12, 24 Vc.c., 24, 48 Vc.a./Vc.c., 110, 230 Vc.a.
Carga nominal 6 A a 250 Vc.a.
6 A a 30 Vc.c.
50 mA a 30 Vc.a.
50 mA a 36 Vc.c.
Tensión de conmutación máx. 440 Vc.a., 125 Vc.c. 30 Vc.a., 36 Vc.c.
Corriente
de conmutación máx. Capacidad
de conmutación máx.
6A 50 mA
1.500 VA/180 W (carga resistiva)
Carga mínima admisible 10 mA a 5 Vc.c. 1 mA a 100 m Vc.c.
Vida útil mecánica 5 millones de operaciones mín.
Vida útil eléctrica
(carga nominal)
100.000 operaciones (típico) 5 millones de operaciones mín.
Rigidez dieléctrica 4.000 Vc.a., 50/60 Hz durante 1 minuto entre bobina y contactos
1.000 Vc.a., 50/60 Hz durante 1 minuto entre contactos de la misma polaridad
Temperatura ambiente de –40 a 55°C
Homologaciones UL, IEC/VDE, Lloyd's y marcado CE
Dimensiones en mm
(H ×A× F)
92,7 × 106,3 × 6,2 (tipo presión)
97,4 × 106,3 × 6,2 (tipo tornillo)
*1 Si se destruye una capa de oro, se aplican unos valores nominales de contacto de tipo estándar.
