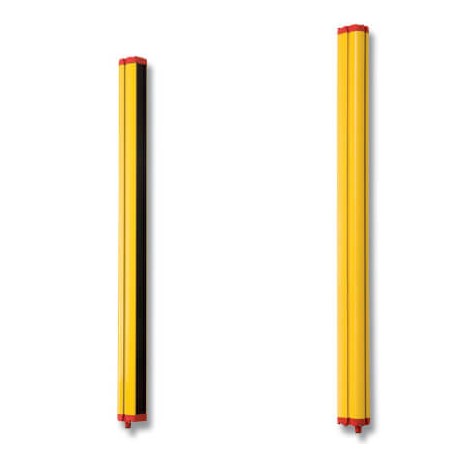

F39-TGR-AS-B-1600 352025 OMRON Productos de Seguridad, Stand 1600mm para barreras F3S-TGR-CL 1200 mm de altu.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

F39-TGR-AS-B-1600 352025 OMRON Productos de Seguridad, Stand 1600mm para barreras F3S-TGR-CL 1200 mm de altu..

F39-TGR-AS-B-1600

352025

OMRON

Disponible

Envío el hoy

Productos de Seguridad, Stand 1600mm para barreras F3S-TGR-CL 1200 mm de altura

Más detalles


Seguridad Maquinas

Seguridad. Sensores de seguridad - Familia de soportes ajustables - OMRON

Seguridad. Sensores de seguridad - Familia de soportes ajustables - F39-TGR-AS - OMRON

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de OMRON

CantidadPrecio
1+$438.91
2+$429.51
3+$427.73
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Cómo funciona

¿Cómo funciona ésto?

1 Añada los productos de su elección al carro de la compra
2 Introduzca sus datos de contacto y envíe la solicitud
3 Le enviaremos un email con un presupuesto para esos productos
4 Usted simplemente finalice la compra y recibirá su pedido

Existen varias opciones para realizar el pago
- Tarjeta de crédito
- Transferencia
- PayPal


Productos relacionados

Más Información



F3S-TGR-CL Sensores de seguridad
Sensor de seguridad, protección dedo, mano y multihaz
Los sensores de seguridad multihaz con protección de mano y dedo F3S-TGR-CL convencen por sus funciones de control de seguridad integradas que se pueden seleccionar mediante los interruptores DIP incorporados.
• Tipo 2 o tipo 4 según EN61496-1
• PL c o PL e según ISO13849
• Mismo cableado e instalación para toda la familia
• Todos los modelos poseen interruptores DIP para monitorización de dispositivo
externo, función de rearme, ajuste de rango (largo y corto alcance) y codificación óptica o mediante cable
• Modelos avanzados con función de reset previo, función de exclusión (muting)
en T, L o X e indicador luminoso de exclusión (muting) integrado
Tabla de selección
Sensores multihaz de seguridad
F3S-TGR-CL2_-K_ (tipo 2)
Sistema Distancia de detección Capacidad de detección
(objeto detectable)
Modelo
Conjunto de características básicas*1 Conjunto de características avanzadas*2
Activo/pasivo 0,5 m a 12 m 500 F3S-TGR-CL2B-K2C-500 F3S-TGR-CL2A-K2C-500
0,5m a 8m 400 F3S-TGR-CL2B-K3C-800 F3S-TGR-CL2A-K3C-800
0,5m a 7m 300 F3S-TGR-CL2B-K4C-900 F3S-TGR-CL2A-K4C-900
400 F3S-TGR-CL2B-K4C-1200 F3S-TGR-CL2A-K4C-1200
Activo/activo 0,5 m a 40 m 500 F3S-TGR-CL2B-K2-500 F3S-TGR-CL2A-K2-500
400 F3S-TGR-CL2B-K3-800 F3S-TGR-CL2A-K3-800
300 F3S-TGR-CL2B-K4-900 F3S-TGR-CL2A-K4-900
400 F3S-TGR-CL2B-K4-1200 F3S-TGR-CL2A-K4-1200
Activo/activo, larga distancia
25 m a 50 m 500 F3S-TGR-CL2B-K2-500-LD F3S-TGR-CL2A-K2-500-LD
400 F3S-TGR-CL2B-K3-800-LD F3S-TGR-CL2A-K3-800-LD
300 F3S-TGR-CL2B-K4-900-LD F3S-TGR-CL2A-K4-900-LD
400 F3S-TGR-CL2B-K4-1200-LD F3S-TGR-CL2A-K4-1200-LD
F3S-TGR-CL4_-K_ (tipo 4)
Sistema Distancia de detección Capacidad de detección
(objeto detectable)
Modelo
Conjunto de características básicas*1
Conjunto de características avanzadas*2
Activo/pasivo 0,5 m a 12 m 500 F3S-TGR-CL4B-K2C-500 F3S-TGR-CL4A-K2C-500
0,5m a 8m 400 F3S-TGR-CL4B-K3C-800 F3S-TGR-CL4A-K3C-800
0,5m a 7m 300 F3S-TGR-CL4B-K4C-900 F3S-TGR-CL4A-K4C-900
400 F3S-TGR-CL4B-K4C-1200 F3S-TGR-CL4A-K4C-1200
Activo/activo 0,5 m a 40 m 500 F3S-TGR-CL4B-K2-500 F3S-TGR-CL4A-K2-500
400 F3S-TGR-CL4B-K3-800 F3S-TGR-CL4A-K3-800
300 F3S-TGR-CL4B-K4-900 F3S-TGR-CL4A-K4-900
400 F3S-TGR-CL4B-K4-1200 F3S-TGR-CL4A-K4-1200
Activo/activo, larga distancia
25 m a 50 m 500 F3S-TGR-CL4B-K2-500-LD F3S-TGR-CL4A-K2-500-LD
400 F3S-TGR-CL4B-K3-800-LD F3S-TGR-CL4A-K3-800-LD
300 F3S-TGR-CL4B-K4-900-LD F3S-TGR-CL4A-K4-900-LD
400 F3S-TGR-CL4B-K4-1200-LD F3S-TGR-CL4A-K4-1200-LD
*1 Conjunto de características básicas: rearranque manual/automático, codificación
*2 Conjunto de características avanzadas: básico + exclusión (muting) + indicador óptico de exclusión (muting) integrado + reset previo
482
F3S-TGR-CL Sensores de seguridad
Sensores de seguridad
F3S-TGR-CL2_ (Tipo 2)
Conjunto de funciones Maestro/esclavo Distancia de detección Capacidad de detección Longitud Modelo
Básica*1 Controlador de seguridad 0,2 m a 6 m 14 mm 150 mm a 2.400 mm*3 F3S-TGR-CL2B-014-_
0,2 m a 14 m 35 mm F3S-TGR-CL2B-035-_ Avanzado*2 Controlador de seguridad 0,2 m a 6 m 14 mm F3S-TGR-CL2A-014-_
0,2 m a 14 m 35 mm F3S-TGR-CL2A-035-_ Maestro 0,2 m a 6 m 14 mm 150 mm a 2.250 mm*3 F3S-TGR-CL2A-014-_M
0,2 m a 14 m 35 mm F3S-TGR-CL2A-035-_M Esclavo 0,2 m a 6 m 14 mm F3S-TGR-CL2A-014-_S
0,2 m a 14 m 35 mm F3S-TGR-CL2A-035-_S
70 mm 300 mm a 2.100 mm F3S-TGR-CL2A-070-_S
F3S-TGR-CL4_ (Tipo 4)
Conjunto de funciones Maestro/esclavo Distancia de detección Capacidad de detección Longitud Modelo
Básica*1
Avanzado*2
Controlador de seguridad 0,2 m a 6 m 14 mm 150 mm a 2.400 mm*3 F3S-TGR-CL4B-014-_
0,2 m a 14 m 35 mm F3S-TGR-CL4B-035-_ Controlador de seguridad 0,2 m a 6 m 14 mm F3S-TGR-CL4A-014-_
0,2 m a 14 m 35 mm F3S-TGR-CL4A-035-_
Maestro*4 0,2 m a 6 m 14 mm 150 mm a 2.250 mm*3
F3S-TGR-CL4A-014-_M
Esclavo*4
0,2 m a 14 m 35 mm F3S-TGR-CL4A-035-_M
0,2m a 6m 14 mm F3S-TGR-CL4A-014-_S
0,2 m a 14 m 35 mm F3S-TGR-CL4A-035-_S
70 mm 300 mm a 2.100 mm F3S-TGR-CL4A-070-_S
*1 Conjunto de características básicas: rearranque manual/automático, codificación
*2 Conjunto de características avanzadas: básico + exclusión (muting) + indicador óptico de exclusión (muting) integrado + reset previo
*3 Longitud disponible (en mm): 150, 300, 450, 600, 750, 900, 1.050, 1.200, 1.350, 1.500, 1.650, 1.800, 1.950, 2.100, 2.250, (2.400 mm, solo en versiones independientes)
*4 Sistema maestro/esclavo: un sistema maestro/esclavo no puede superar la longitud total de 2.400 mm
Serie maestro-esclavo F3S-TGR-CL-_-_M/S
• Un sistema en cascada maestro-esclavo se compone de un segmento maestro y otro esclavo.
• La longitud del campo de protección total puede variar de 300 mm como mínimo a 2.400 mm como máximo.
• La limitación de longitud de cable de interconexión entre segmento maestro y segmento esclavo es de 0,9 m máx. total.
En esta tabla se presentan las combinaciones posibles de maestro y esclavo:
Modelos de esclavo
Resolución de 14 mm o 35 mm Resolución de 70 mm
150 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
300 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
450 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
600 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
750 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
900 OK OK OK OK OK OK OK OK OK OK OK OK OK OK OK
1.050 OK OK OK OK OK OK OK OK OK OK OK OK OK
1.200 OK OK OK OK OK OK OK OK OK OK OK OK
1.350 OK OK OK OK OK OK OK OK OK OK
1.500 OK OK OK OK OK OK OK OK OK
1.650 OK OK OK OK OK OK OK
1.800 OK OK OK OK OK OK
1.950 OK OK OK OK
2.100 OK OK OK
2.250 OK
483
F3S-TGR-CL Sensores de seguridad
Accesorios
Cables de receptor (M12 de 8 pines, apantallados, cables al aire)
Forma Descripción Comentario Modelo
Conector de sensor con extremo de cable abierto
M12-8 pines, capa externa de blindaje
Cable del receptor, 2 m de longitud Y92E-M12PURSH8S2M-L Cable del receptor, 5 m de longitud Y92E-M12PURSH8S5M-L Cable del receptor, 10 m de longitud Y92E-M12PURSH8S10M-L
Cable del receptor, 25 m de longitud Y92E-M12PURSH8S25M-L
Cables de transmisor (M12 de 4 pines, apantallados, cables al aire)
Forma Descripción Comentario Modelo
Conector de sensor con extremo de cable abierto
M12-4 pines, capa externa de blindaje
Cable del transmisor, 2 m de longitud Y92E-M12PURSH4S2M-L Cable del transmisor, 5 m de longitud Y92E-M12PURSH4S5M-L Cable del transmisor, 10 m de longitud Y92E-M12PURSH4S10M-L
Cable del transmisor, 25 m de longitud Y92E-M12PURSH4S25M-L
Soportes de montaje
Forma Descripción Comentario Modelo
Soporte de montaje 1 soporte de montaje,
1 conjunto de tornillos de montaje SLC
F39-TGR-ST-SB*1
Soporte ajustable 1 soporte ajustable,
1 conjunto de tornillos de montaje del soporte
F39-TGR-ST-ADJ
*1 La cantidad de soportes que se incluyen en el envío se muestra en la tabla de Dimensiones
Accesorios de maestro-esclavo
Forma Descripción Comentario Modelo
Conector de extensión macho-macho M12-8 pines, capa externa de blindaje
Cable de conexión, 0,3 m de longitud Y92E-M12MSM12MSPURSH80.3M-L Cable de conexión, 0,9 m de longitud Y92E-M12MSM12MSPURSH80.9M-L
(incluido en sistema esclavo)
Juego de alineación – tapa de extremo Para ayudar a la alineación de un sistema
Maestro-Esclavo
F39-TGR-CL-MSA
(incluido en sistema esclavo)
Juego de alineación láser
Forma Descripción Comentario Modelo
Juego de alineación láser Rango de barrido:  60 m Baterías: 2 × 1,5 V Micro/AAA Clase de láser 2 (IEC 60825)
F39-TGR-CL-LLK
Sistemas de montaje y espejos
Soportes ajustables
Modelo
Soporte ajustable de 1.200 mm de altura Sensores de seguridad, Sistemas especulares F39-TGR-AS-B1200
Soporte ajustable de 1.600 mm de altura Sensores de seguridad, Sistemas especulares, Aplicaciones de exclusión (muting)
F39-TGR-AS-B1600
Sistema especular para sensores de seguridad multihaz (F3S-TGR-CL_-K_)
Modelo
Placa de montaje para espejo Sistemas de 2, 3 y 4 haces ≤900 mm F39-TGR-AS-MM1
Sistema de 4 haces, 1.200 mm F39-TGR-AS-MM2
Kit de espejos ajustable Use 1 pieza F39-TGR-AS-AM1 para cada haz del sensor de seguridad
F39-TGR-AS-AM1
Accesorios de exclusión (muting)
Modelo
Sistema de montaje para sensores de exclusión (muting) Para exclusión (muting) en L F39-TGR-AS-MA-MBL Para exclusión (muting) en X y T F39-TGR-AS-MA-MBXT
Soporte de montaje para sensores de exclusión (muting) Para la familia OMRON E3Z y E3G F39-TGR-AS-MA-MSM
Soporte de montaje para reflectores Para OMRON E39-R1S F39-TGR-AS-MA-MRM
Cubierta del cable
Modelo
Cubierta del cable Para soporte de 1.200 mm stand F39-TGR-AS-MA-CC12
Para soporte de 1.600 mm stand F39-TGR-AS-MA-CC16
484
F3S-TGR-CL Sensores de seguridad
Especificaciones
Sensores multihaz de seguridad
Elemento F3S-TGR-CL2_-0
F3S-TGR-CL4_-0
Tipo de sensor Tipo 2 Tipo 4
Altura de protección 500 mm, 800 mm, 900 mm o 1.200 mm
Rango de operación F3S-TGR-CL -K_ 0,5 a 20 m o 20 a 40 m (interruptor DIP opcional) F3S-TGR-CL -K_- -LD 25 a 50 m
F3S-TGR-CL -K2C-500 0,5 a 12 m
F3S-TGR-CL -K3C-800 0,5 a 8 m
F3S-TGR-CL -K4C-
0,5 a 7 m
Distancias entre ejes ópticos F3S-TGR-CL -K2_-500: 2 haces, 500 mm F3S-TGR-CL -K3_-800: 3 haces, 400 mm F3S-TGR-CL -K4_-900: 4 haces, 300 mm F3S-TGR-CL -K4_-1200: 4 haces, 400 mm
Ángulo de apertura efectiva (EAA) Hasta ±5° Hasta ±2,5°
para el emisor y el receptor en una distancia de detección de al menos 3 m, de acuerdo con IEC 61496-2
Fuente de luz LED infrarrojos (880 nm) disipación de energía <3 mW, Clase 1 según EN 60825-1
Tensión de alimentación 24 Vc.c.±20%, según EN 60204-1, con capacidad para admitir una caída de tensión de al menos 20 ms
OSSD 2 salidas transistor PNP, corriente de carga 2 × 250 mA máx.
Funciones de prueba Autodiagnóstico (después de conectar la fuente de alimentación, y durante la operación)
Funciones relativas a seguridad Todos los modelos poseen interruptores DIP para monitorización de dispositivo externo, función de rearme, ajuste de rango (largo y corto alcance) y sincronización óptica o mediante cable.
Modelos avanzados con función de reset previo seleccionable, función de exclusión (muting) en T, L o X (interruptor DIP de exclusión
(muting) infinito o de tiempo de espera opcional) e indicador luminoso de exclusión (muting) integrado (solo para sistemas que no sean maestro-esclavo)
Tiempo de respuesta ON a OFF: Máximo: 13 ms
Temperatura ambiente En servicio: –10 a 55°C, Almacenamiento: –25 a 70°C (sin formación de hielo ni condensación)
Humedad ambiente 95% sin condensación
Grado de protección IP 65 (IEC 60529)
Materiales Carcasa: Aluminio pintado, amarillo, RAL 1018
Ventana frontal: Lexan acrílico
Tapa de extremo roja: PA6 (modelos independientes),
Tapa de extremo transparente: PC (modelos independientes avanzados), Junta de estanqueidad: EPDM
Soporte de montaje: Acero laminado en frío
Adecuado para sistemas de control de seguridad PLc (ISO 13849-1) PLe (ISO 13849-1)
Categoría Categoría 2 Categoría 4
PFHd 2,5 × 10–9
Intervalo de prueba Cada 20 años
Sensores seguridad de protección de dedo y mano
Elemento F3S-TGR-CL2_-0
F3S-TGR-CL4_-0
Tipo de sensor Tipo 2 Tipo 4
Altura de protección 150 mm a 2.400 mm
Rango de operación
(ajuste corto o ajuste largo)
F3S-TGR-CL -014: 0,2 m a 3 m o 3 m a 6 m (interruptor DIP opcional) F3S-TGR-CL -035: 0,2 m a 7 m o 7 m a 14 m (interruptor DIP opcional) F3S-TGR-CL -070: 0,2 m a 7 m o 7 m a 14 m (interruptor DIP opcional)
Capacidad de detección (objeto detectable) F3S-TGR-CL -014: Objetos opacos de 14 mm de diámetro F3S-TGR-CL -035: Objetos opacos de 35 mm de diámetro F3S-TGR-CL -070: Objetos opacos de 70 mm de diámetro
Ángulo de apertura efectiva (EAA) Hasta ±5° Hasta ±2,5°
para el emisor y el receptor en una distancia de detección de al menos 3 m, de acuerdo con IEC 61496-2
Fuente de luz LED infrarrojos (880 nm) disipación de energía <3 mW, Clase 1 según EN 60825-1
Tensión de alimentación 24 Vc.c. ±20%, según EN 60204-1, con capacidad para admitir una caída de tensión de al menos 20 ms
OSSD 2 salidas transistor PNP, corriente de carga 2 × 250 mA máx.
Conexión en serie Número de conexiones: Una barrera óptica de seguridad maestra y otra esclava
Número total de haces  336
Longitud de cable de interconexión máxima: 900 mm
Funciones de prueba Autodiagnóstico (después de conectar la fuente de alimentación, y durante la operación)
Funciones relativas a seguridad Todos los modelos poseen interruptores DIP para monitorización de dispositivo externo, función de rearme, ajuste de rango (largo y corto alcance) y sincronización óptica o mediante cable.
Modelos avanzados con función de reset previo seleccionable, función de exclusión (muting) en T, L o X, (exclusión (muting) de tiempo de espera), anulación (blanking), función de freno simple/doble e indicador luminoso de exclusión (muting) integrado (solo para sistemas que no sean maestro-esclavo)
Tiempo de respuesta ON a OFF: 14 ms a 103 ms
Temperatura ambiente En servicio: –10 a 55°C, Almacenamiento: –25 a 70°C (sin formación de hielo ni condensación)
Humedad ambiente 95% sin condensación
Grado de protección IP 65 (IEC 60529)
Materiales Carcasa: Aluminio pintado, amarillo, RAL 1018
Ventana frontal: Lexan acrílico
Tapa de extremo roja: PA6 (modelos independientes),
Tapa de extremo transparente: PC (modelos independientes avanzados),
Aluminio presofundido (modelos maestro, esclavo) Junta de estanqueidad: EPDM
Soporte de montaje: Acero laminado en frío
Adecuado para sistemas de control de seguridad PLc (ISO 13849-1) PLe (ISO 13849-1)
Categoría Categoría 2 Categoría 4
PFHd 2,5 × 10–9
Intervalo de prueba Cada 20 años
485
F3S-TGR-CL Sensores de seguridad
F3S-TGR-CL y GSB-301-D. Reset manual
TRANSMISOR
RECEPTOR
F3S-TGR-CL
Bucle de realimentación
S2 KM2
KM1
S1 KM1
KM2
A1 T11 T12 T21 T22 T31 T32 13 23 33 41
24 Vc.c. +

G9SB-301-D
K1 K2
K1
CIRCUITO
DE CONTROL M
K2
A2 14 24
34 42
KM1 KM2
Nota: Este circuito alcanza hasta PLe según la norma
EN ISO 13849-1 con F3S-TGR-CL4 y hasta PLc según la norma EN ISO 13849-1 con F3S-TGR-CL2.
486

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostradoStand para barreras F3S-TGR-CL 1500 mm de altura - OMRON - F39-TGR-AS-B-1600 - 352025Spanish307 Kbytespdf1-mostradoStand para barreras F3S-TGR-CL 1500 mm de altura - OMRON - F39-TGR-AS-B-1600 - 352025
pdf1-Stand para barreras F3S-TGR-CL 1500 mm de altura - OMRON - F39-TGR-AS-B-1600 - 352025Spanish8 Mbytespdf1-mostradoStand para barreras F3S-TGR-CL 1500 mm de altura - OMRON - F39-TGR-AS-B-1600 - 352025
pdf2-mostradoStand para barreras F3S-TGR-CL 1500 mm de altura - OMRON - F39-TGR-AS-B-1600 - 352025English3 Mbytespdf1-mostradoStand para barreras F3S-TGR-CL 1500 mm de altura - OMRON - F39-TGR-AS-B-1600 - 352025
pdf2-Stand para barreras F3S-TGR-CL 1500 mm de altura - OMRON - F39-TGR-AS-B-1600 - 352025Spanish6 Mbytespdf1-mostradoStand para barreras F3S-TGR-CL 1500 mm de altura - OMRON - F39-TGR-AS-B-1600 - 352025
pdf3-mostradoStand para barreras F3S-TGR-CL 1500 mm de altura - OMRON - F39-TGR-AS-B-1600 - 352025English2 Mbytespdf1-mostradoStand para barreras F3S-TGR-CL 1500 mm de altura - OMRON - F39-TGR-AS-B-1600 - 352025

Opiniones: (0)

Ningún comentario por el momento.

Añadir comentario
ocultar
Valoración:
Nombre:
Email:
Título:
Opinión:
  Captcha
  Añadir comentario
¿Tiene dudas con la compra?

Si tiene dudas con la compra, puede visitar los siguientes links o enviarnos un correo

Por favor, espere.





* Campos obligatorios
