Ras de montaje kit de expansión con el plug-in de la terminal 4 fila; forma de entrega de los proyectos

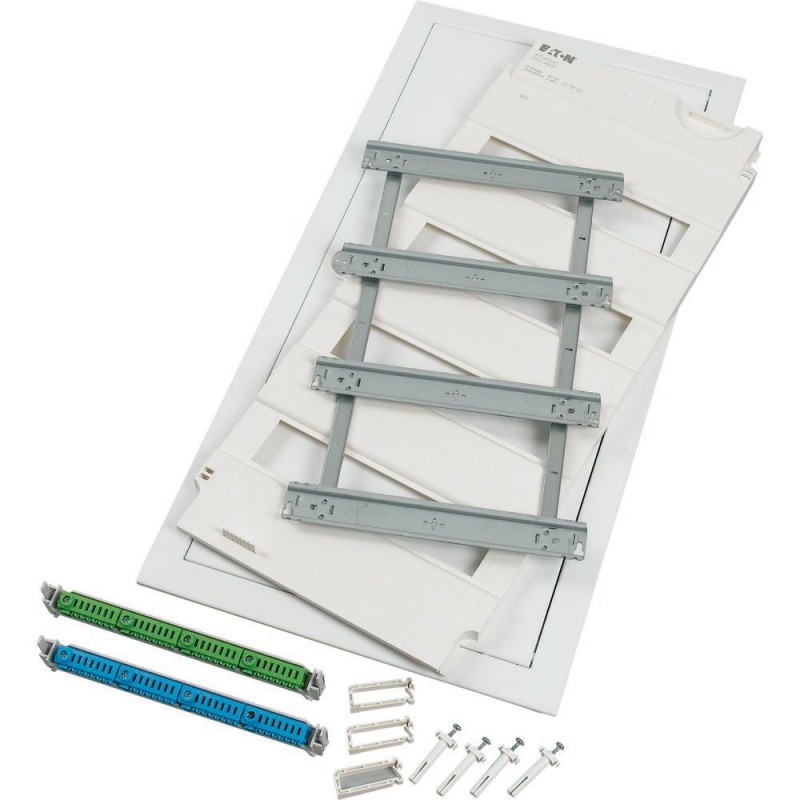

Forma de entrega de proyectos: a Ras de montaje kit de expansión para la segunda generación de KLV compacto tableros de distribución, uno-de-un-una especie de super-slim marco de la puerta de diseño, opcional puerta con marco con solicitó color de RAL, de los equipos suministrados: proveedor del dispositivo, de la portada, neutro y conductor de protección de los terminales con KSK plug-in de la terminal de la tecnología 3D, elemento de regulación para el montaje diseñado para ajustar la profundidad de montaje de hasta 18 mm, cable de retención, las instrucciones de instalación de la hoja de etiquetas. Normas: Completa de la placa de distribución de conformidad con la norma IEC/EN 60670-24, DIN 43871, IEC/EN 62208 y, en consecuencia, aprobado para tableros de distribución, como se define en la norma IEC/EN 61439-3.
Programa de entrega
La función básica de
Dispositivo básico
La función del producto
Instalación de tableros de distribución
Gama de productos
KLV para proyectos
En el sitio de instalación
Interior
Tipo de instalación
Montaje al ras
La Puerta/De La Solapa
Blanco
Módulo de rack
Rail-marco
Cubierta de protección contra el contacto accidental
De plástico
Módulo de unidades por fila
Doce
Descripción
IP30
Clase de protección II
Hoja de puerta de acero, blanco (RAL 9016)
PE y N terminales de diseño
El Plug-in de terminales
PE y N los terminales [Número x de área de sección transversal]
PE: 4 x (2.5 - 25) + 28 x (0.5 - 4)
N: 4 x (2.5 - 25) + 28 x (0.5 - 4) mmDos
Los equipos suministrados
Dispositivo de rieles de soporte
Portada
Neutral-/conductor de protección terminal
Ajuste 3D elemento para el montaje
Cable de retención
Instrucciones de instalación
Imprintable hoja
Datos técnicos
Normas
IEC/EN 62208, IEC/EN 60670-24
RoHS (en conformidad con la Directiva 2002/95/CE del Parlamento Europeo y del Consejo)
conforme
Temperatura ambiente
-5 - +40 °C
Clase de protección
II (totalmente aisladas)
Frecuencia nominal [f]
50 Hz
Características de los materiales
Material
Polystyren (de plástico)
Hoja de acero con recubrimiento en polvo
Propiedades de los materiales
MecánicaResistencia a los impactos
IK05
Datos técnicos ETIM 7.0
Tableros de distribución (EG000023) / Accesorios para los pequeños de la placa de distribución (EC002287)
Ingeniería eléctrica, automatización, control de procesos, ingeniería, instalación Eléctrica, el dispositivo / sistema de distribución Eléctrica (incl. pequeña placa de distribución) / sistema de distribución Eléctrica (incl. pequeña placa de distribución, accesorios) (
