STI0,5(230/24)
036394
STI0P5-G2-B2
EATON-MOELLER
1

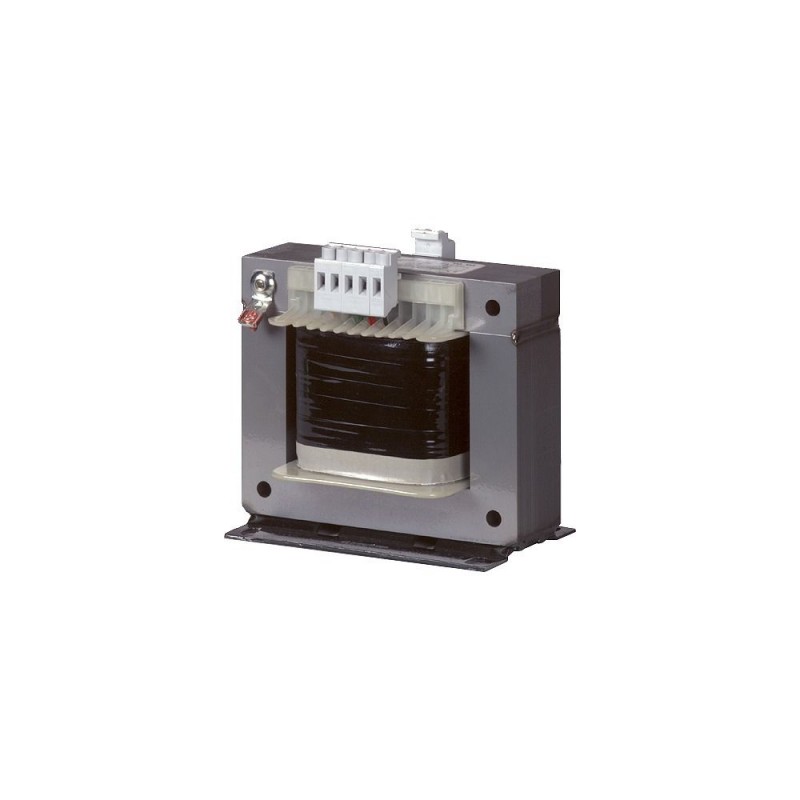

Transformador de mando; 500 VA; Monofásico; Primario: 230 V AC; Secundario: 24 V AC
Transformador de mando 500 VA Monofásico Primario: 230 V AC
Transformador de Control, 0.5 kVA, tensión Nominal de entrada tensión de 230± 5 % V, tensión Nominal de salida 24 V
Interruptores de baja tensión > Transformador de control monofásico
Transformadores
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Gama de productos | Solo control de fase de los transformadores de SAN... | ||
La función básica de | De una sola fase de control, el aislamiento y la seguridad de los transformadores de ITS, STZ | ||
Tensión nominal de entrada tensión de | V | 230± 5 % | |
Tensión nominal de salida | V | 24 | |
Potencia nominal | kVA | 0.5 | |
Corto tiempo de clasificación | kVA | 1.6 | |
Cu factor de 1,50 |
General | |||
Normas | |||
Construido y probado para | IEC/EN 61558-2-2/2-4/2-6 VDE 0570 Parte 2-2 VDE 0570 Parte 2-4 (transformador de aislamiento) | ||
Conveniente para el uso a | IEC/EN 60204-1, ÖVE-EN 13 VDE 0113, VDE 0100, Parte 410 | ||
Temperatura ambiente | -25 - 40 | ||
Características | |||
Terminaciones | |||
Conexión de zapatas | ● (> 115) | ||
Clase de aislamiento | B | ||
Frecuencia nominal | Hz | 50 - 60 | |
Primaria tocar | ± 5 % | ||
Grado de Protección | IP00 | ||
Devanados separados | |||
Totalmente vacío impregnado | |||
Aislamiento reforzado | |||
Deber de calificación del factor de | % DF | 100 | |
Características eléctricas | |||
Nota | Lo siguiente se aplica para la no-pérdida de carga, corto circuito loss (pérdidas de cobre), de corto circuito tensión y los valores de eficiencia: todos los detalles se refieren a una temperatura de 20 °C | ||
Peso Total | kg | 6.8 | |
Pérdidas sin carga | W | 15 | |
Corto-circuito pérdidas | W | 24 | |
Cortocircuito voltaje | % | 3.9 | |
La eficiencia | 0.93 |
Datos técnicos para la verificación del diseño | |||
Corriente de operación nominal especificada en la disipación de calor | Yon | Un | 0 |
La disipación de calor por polo, dependiente de la corriente | Pvid | W | 0 |
Equipamiento de la disipación de calor, dependiente de la corriente | Pvid | W | 0 |
Estática de la disipación de calor, no dependiente de la corriente | Pvs | W | 39 |
La disipación de calor de la capacidad | Pdiss | W | 0 |
Temperatura ambiente de operación min. | °C | -25 | |
Ambiente de funcionamiento temperatura máx. | °C | 40 | |
IEC/EN 61439 de verificación de diseño | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 resistencia a la Corrosión | Cumple con la norma de producto. | ||
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos | Cumple con la norma de producto. | ||
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal | Cumple con la norma de producto. | ||
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos | Cumple con la norma de producto. | ||
10.2.4 Resistencia a los ultra-violeta (UV) | Cumple con la norma de producto. | ||
10.2.5 de Elevación | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.6 impacto Mecánico | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.7 Inscripciones | Cumple con la norma de producto. | ||
10.3 Grado de protección de las ASAMBLEAS | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.4 Separaciones y distancias de fuga | Cumple con la norma de producto. | ||
10.5 Protección contra descargas eléctricas | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.6 la Incorporación de los dispositivos de maniobra y componentes | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.7 Interno de los circuitos eléctricos y las conexiones | Es el panel del generador de la responsabilidad. | ||
10.8 Conexiones para conductores externos | Es el panel del generador de la responsabilidad. | ||
10.9 propiedades de Aislamiento | |||
10.9.2 de Potencia eléctricos de frecuencia de la fuerza | Es el panel del generador de la responsabilidad. | ||
10.9.3 tensión soportada de Impulso | Es el panel del generador de la responsabilidad. | ||
10.9.4 Pruebas de cajas de material aislante | Es el panel del generador de la responsabilidad. | ||
10.10 aumento de la Temperatura | El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
10.11 clasificación de cortocircuito | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.12 compatibilidad Electromagnética | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.13 función Mecánica | El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado. |
De baja tensión de componentes industriales (EG000017) / Un control de fase del transformador (EC002486) | |||
Ingeniería eléctrica, automatización, ingeniería de control de procesos / Transformador, convertidor, la bobina / de Control / transformador de Un control de fase del transformador ([email protected] [AAB620012]) | |||
Construido como transformador de seguridad | Sí | ||
Construido como transformador de aislamiento | Sí | ||
Construido como el ahorro de energía del transformador | No | ||
Tensión primaria 1 | V | 230 - 230 | |
Tensión primaria 2 | V | 0 - 0 | |
Tensión primaria 3 | V | 0 - 0 | |
Tensión primaria 4 | V | 0 - 0 | |
Tensión primaria 5 | V | 0 - 0 | |
Tensión primaria 6 | V | 0 - 0 | |
Tensión primaria 7 | V | 0 - 0 | |
Tensión primaria 8 | V | 0 - 0 | |
Tensión primaria 9 | V | 0 - 0 | |
Tensión primaria 10 | V | 0 - 0 | |
El voltaje secundario 1 | V | 24 - 24 | |
El voltaje secundario 2 | V | 0 - 0 | |
El voltaje secundario 3 | V | 0 - 0 | |
La tensión secundaria 4 | V | 0 - 0 | |
El voltaje secundario 5 | V | 0 - 0 | |
El voltaje secundario 6 | V | 0 - 0 | |
La tensión secundaria 7 | V | 0 - 0 | |
El voltaje secundario 8 | V | 0 - 0 | |
El voltaje secundario 9 | V | 0 - 0 | |
El voltaje secundario 10 | V | 0 - 0 | |
La potencia aparente nominal | VA | 500630 | |
Tipo de material aislante acc. IEC 85 | B | ||
Corto-circuito a prueba de | No | ||
Relación de corto circuito tensión | % | 3.9 | |
Ancho | mm | 121 | |
Altura | mm | 131 | |
Profundidad | mm | 120 | |
Grado de protección (IP) | IP00 | ||
Anillo de núcleo | No | ||
Adecuado para el montaje en PCB | No | ||
Modular versión | No |
Normas De Producto | UL 506; UL5085-1; UL 5085-2; CSA-C22.2 Nº 66; CSA-C22.2 Nº de 66,1-06; CSA-C22.2 Nº 66.2-06; IEC/EN 61558-2-2; marcado CE | ||
UL File No. | E167225 | ||
UL Categoría de Control No. | XPTQ2, XPTQ8 | ||
Archivo CSA No. | UL informe se aplica tanto a los EE.UU. y Canadá | ||
CSA Clase No. | |||
América Del Norte Certificación | Reconocido por UL, certificado por UL para uso en Canadá | ||
Diseñado especialmente para América del Norte | No | ||
Adecuado para | Circuitos | ||
Max. Clasificación De Voltaje | 600 V AC | ||
Grado de Protección | IEC: IP00, UL/CSA Tipo: - |
