Características
Sensibilidad a fallos de fase (según IEC/EN 60947, VDE 0660 parte 102)
Pulsador de test/desconexión
Pulsador de rearme manual/automático
Libre de disparos
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de calor para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
Resistencia climática
Calor húmedo, constante, a IEC 60068-2-78
Calor húmedo, cíclico, a IEC 60068-2-30
Tensión asignada soportada al impulso (Uimp)
4000 V (Circuitos auxiliares y de control)
6.000 V AC
Corriente asignada de empleo (le) en AC-15, 220 V, 230 V, 240 V
Corriente asignada de empleo (Ie) en AC-15, 380 V, 400 V, 415 V
Corriente asignada de empleo (Ie) en AC-15, 500 V
Corriente asignada de empleo (Ie) en DC-13, 110 V
Corriente asignada de empleo (Ie) en DC-13, 220 V, 230 V
Corriente asignada de empleo (Ie) en DC-13, 24 V
Corriente asignada de empleo (Ie) en DC-13, 60 V
Corriente asignada de empleo para disipación térmica específica (Entrada)
Disipación térmica estática, no dependiente de la corriente Pvs
Longitud de pelado (cable de maniobras)
Longitud desnuda (cable principal)
Categoría del producto

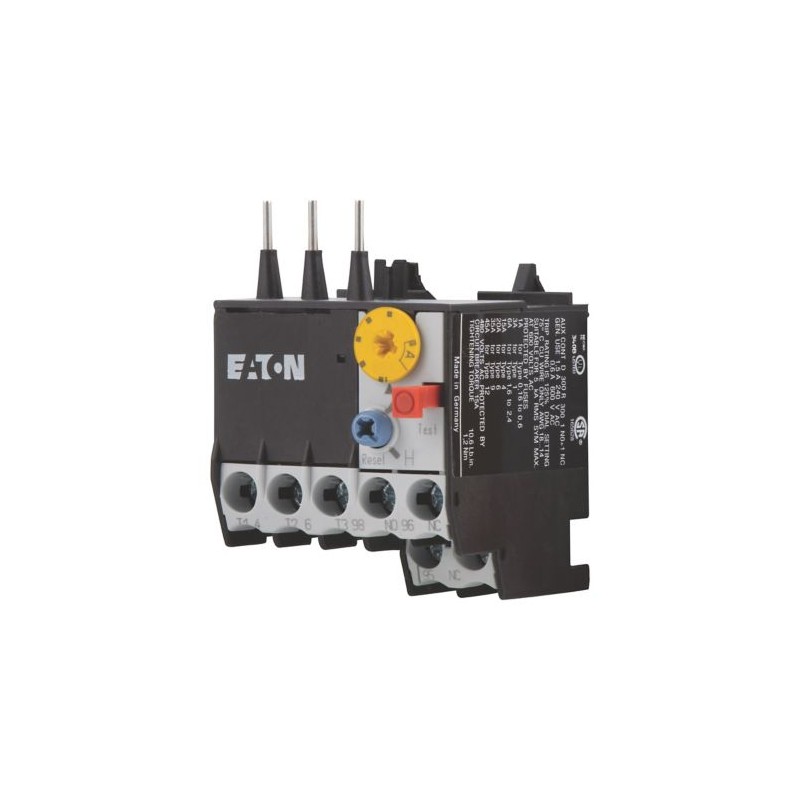

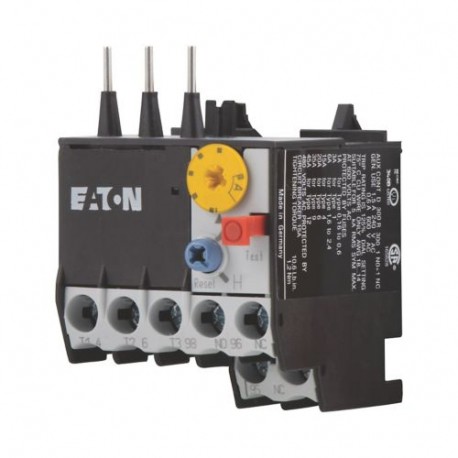

Relés térmicos ZE para minicontactores
Protección
A prueba de dedos y dorso de la mano, Protección contra contacto directo cuando se acciona desde la parte frontal (EN 50274)
Rango de corriente regulable - máx.
Rango de corriente regulable - mín.
Temperatura ambiente de funcionamiento - máx.
Temperatura ambiente de funcionamiento - mín.
Temperatura ambiente de funcionamiento (cerrada) - máx.
Temperatura ambiente de funcionamiento (cerrada) - mín.
Corriente térmica convencional Ith de contactos aux. (1 polo, abierto)
Disipación térmica del equipo, dependiente de la corriente Pvid
Capacidad de disipación térmica Pdiss
Disipación térmica por polo, en función de la corriente Pvid
Número de contactos auxiliares (contactos conmutados)
Número de contactos auxiliares (contactos de apertura)
Número de contactos auxiliares (contactos normalmente abiertos)
Número de contactos (contactos normalmente cerrados)
Número de contactos (contactos normalmente abiertos)
Ajustes de corriente de disparo de sobrecarga - mín.
Ajustes de corriente de disparo de sobrecarga - mín.
Tensión nominal de funcionamiento (Ue) - máx.
Corriente asignada de empleo (Ie) en AC-15, 120 V
Tipo de conexión eléctrica del circuito principal
Función de restablecimiento
Tamaño de destornillador
2, Terminal de tornillo, destornillador Pozidriv
0,8 x 5,5 mm, Terminal de tornillo, Destornillador estándar
Método de montaje
Fijación directa
Montaje directo
Categoría de sobretensión
Seccionamiento seguro
300 V AC, Entre contactos auxiliares y contactos principales, según EN 61140
300 V AC, Entre circuitos principales, Según EN 61140
250 V AC, Entre contactos auxiliares, según EN 61140
Tamaño de tornillo
M3.5, Terminales de tornillo
Resistencia a impactos
10 g, Mecánico, Sinusoidal, Duración del choque 10 ms
Corriente de cortocircuito nominal (clasificación básica)
5 kA, SCCR (UL/CSA)
35 A, máx. Fusible, SCCR (UL/CSA)
15 A, máx. CB, CB para máx. 480 V, SCCR (UL/CSA)
Poder de corte (contactos auxiliares, uso general)
1,5 A, 240 V AC, (UL/CSA)
0,6 A, 600 V AC, (UL/CSA)
Poder de corte (contactos auxiliares, función piloto)
D300, AC operated (UL/CSA)
R300, Accionamiento DC (UL/CSA)
Protección nominal contra cortocircuitos
Máx. 4 A gG/gL, Fusible, Contactos auxiliares
35 A gG/gL, Fusible, Coordinación tipo “1”
10 A gG/gL, Fusible, Coordinación tipo “2”
Apto para
Circuitos derivados, (UL/CSA)
Compensación de temperatura
Continua
≤ 0,25 %/K, error residual para T mayor de 40°
Capacidad del terminal (flexible con terminal)
1 x (0,5 - 1,5) mm², Cables de circuito de control
2 x (0,5 - 1,5) mm², cables principales
1 x (0,5 - 1,5) mm², cables principales
Capacidad del terminal (rígido)
1 x (0,75 - 2,5) mm², Cables de maniobras
2 x (0,75 - 2,5) mm², Cables de maniobras
1 x (0,75 - 2.5) mm², cables principales
Capacidad del terminal (AWG rígido/trenzado)
18 - 14, cables principales
2 x (18 - 12), Cables de circuito de control
Par de apriete
1,2 Nm, Terminales de tornillo
