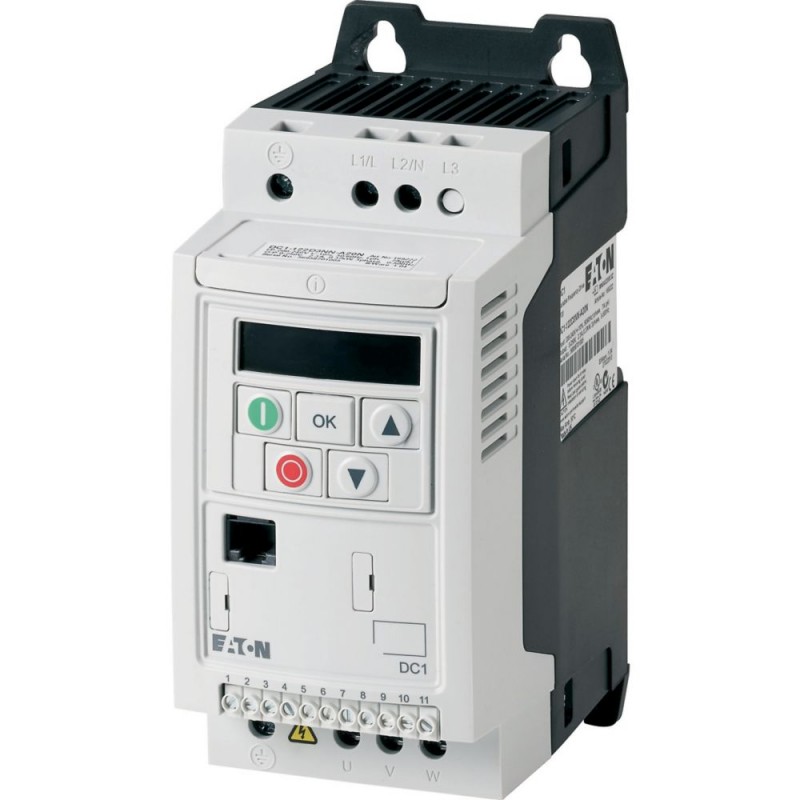

DC1-344D1NN-A20N
169456
EATON-MOELLER
1
PowerXL Drive - Serie DC1
Convertidores de Frecuencia Power XL
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Gracias por su interés en nuestros productos, esperamos que el plazo indicado sea conveniente para usted.
Durante la tramitación del pedido podrá seleccionar el tipo de envío que mejor se adapte a sus necesidades: Aéreo Express 24Hrs, Terrestre Standard 48/72Hrs, etc.
Gama de productos | Unidades de frecuencia Variable | ||
Parte del grupo de referencia (por ejemplo, DIL) | DC1 | ||
Voltaje de operación nominal | Ue | 400 V CA, 3-fase 480 V CA, 3-fase | |
Tensión de salida Ve | U2 | 400 V CA, 3-fase 480 V CA, 3-fase | |
Tensión de red (50/60Hz) | ULN | V | 380 (-10%) - 480 (+10%) |
Corriente de operación nominal | |||
En el 150% de sobrecarga | Yoe | Un | 4.1 |
Nota | Corriente de operación nominal en un operativo de frecuencia de 16 kHz y una temperatura del aire ambiente de +50 °C | ||
Nota | La sobrecarga de ciclo para 60 s cada 600 s | ||
Asignado potencia del motor | |||
Nota | para el normal internamente y externamente ventilada de 4 polos, tres-fase de motores asíncronos con 1500 rpm-1a 50 Hz o 1800 min-1a 60 Hz | ||
Nota | La sobrecarga de ciclo para 60 s cada 600 s | ||
Nota | a 400 V, 50 Hz | ||
150 % de Sobrecarga | P | kW | 1.5 |
150 % de Sobrecarga | YoM | Un | 3.6 |
Nota | en el 440 - 480 V, 60 Hz | ||
150 % de Sobrecarga | P | HP | 2 |
150 % de Sobrecarga | YoM | Un | 3.4 |
Grado de Protección | IP20/NEMA 0 | ||
Interfaz de bus de campo (built-in) | OP-Bus (RS485)/RTU Modbus, CANopen® | ||
Conexión al bus de campo (opcional) | SmartWire-DT | ||
Equipado con | 7-pantalla digital de la asamblea | ||
Tamaño de fotograma | FS1 | ||
Conexión SmartWire-DT | con SmartWire-DT módulo DX-NET-SWD3 |
General | |||
Normas | Especificación de requisitos generales: IEC/EN 61800-2 Requisitos de EMC: IEC/EN 61800-3 Requisitos de seguridad: IEC/EN 61800-5-1 | ||
Certificaciones | CE, UL, cUL, c-Tick, Ukr Sepro, EAC | ||
La calidad de la producción | RoHS, ISO 9001 | ||
Climáticas de corrección | w | % | < 95%, el promedio de humedad relativa (RH), sin condensación, no corrosivo |
Temperatura ambiente | |||
operación (150 % de sobrecarga) | °C | -10 - +50 | |
Almacenamiento | °C | -40 - +60 | |
Posición de montaje | Vertical | ||
Altitud | m | 0 - 1000 m sobre el nivel del mar Por encima de los 1000 m: 1% de reducción de potencia por cada 100 m max. 4000 m | |
Grado de Protección | IP20/NEMA 0 | ||
Protección contra los contactos directos | BGV A3 (VBG4, los dedos y el dorso de la mano la prueba) | ||
Circuito principal | |||
Suministro de | |||
Voltaje de operación nominal | Ue | 400 V CA, 3-fase 480 V CA, 3-fase | |
Tensión de red (50/60Hz) | ULN | V | 380 (-10%) - 480 (+10%) |
Corriente de entrada (150% de sobrecarga) | YoLN | Un | 4.3 |
Configuración del sistema | CA sistemas de alimentación con toma de tierra del centro de punto | ||
Frecuencia de alimentación | fLN | Hz | 50/60 |
Rango de frecuencia | fLN | Hz | 48 - 62 |
Interruptor de red-en la frecuencia de | Máximo de una vez cada 30 segundos | ||
Sección de potencia | |||
La función | Inversor de frecuencia interna de enlace de CC y el inversor IGBT | ||
Corriente de sobrecarga (150% de sobrecarga) | YoL | Un | 6.15 |
max. corriente de arranque (Alta Carga) | YoH | % | 175 |
Nota acerca de max. corriente de arranque | durante 2 segundos cada 20 segundos | ||
Tensión de salida Ve | U2 | 400 V CA, 3-fase 480 V CA, 3-fase | |
La Frecuencia De Salida | f2 | Hz | 0 - 50/60 (max. 500) |
Frecuencia de conmutación | fPWM | kHz | 16 ajustable 4 - 32 (sonora) |
Modo De Operación | U/f control Control de velocidad con compensación de deslizamiento | ||
Resolución de frecuencia (valor de consigna) | Hz | 0.1 | |
Corriente de operación nominal | |||
En el 150% de sobrecarga | Yoe | Un | 4.1 |
Nota | Corriente de operación nominal en un operativo de frecuencia de 16 kHz y una temperatura del aire ambiente de +50 °C | ||
La pérdida de potencia | |||
La disipación de calor a la corriente de operación nominal | PV | W | 76.5 |
La eficiencia | % | 94.9 | |
Máxima corriente de fuga a tierra (PE) sin motor | YoPE | mA | 4.65 |
Equipado con | 7-pantalla digital de la asamblea | ||
Tamaño de fotograma | FS1 | ||
Motor alimentador | |||
Nota | para el normal internamente y externamente ventilada de 4 polos, tres-fase de motores asíncronos con 1500 rpm-1a 50 Hz o 1800 min-1a 60 Hz | ||
Nota | La sobrecarga de ciclo para 60 s cada 600 s | ||
Nota | a 400 V, 50 Hz | ||
150 % de Sobrecarga | P | kW | 1.5 |
Nota | en el 440 - 480 V, 60 Hz | ||
150 % de Sobrecarga | P | HP | 2 |
máxima admisible de la longitud del cable | Yo | m | proyectó: 50 se tamiza, con motor de cierre: 100 no: 75 no, con motor de cierre: 150 |
La potencia aparente | |||
La potencia aparente en el funcionamiento nominal de 400 V | S | kVA | 2.84 |
La potencia aparente nominal de la operación de 480 V | S | kVA | 3.41 |
La función de frenado | |||
Estándar de par de frenado | max. 30 % MN | ||
DC par de frenado | ajustable a 100 % | ||
Sección de Control de | |||
Tensión de referencia | Us | V | 10 V DC (máx. 10 mA) |
Entradas analógicas | 2, parametrizables, 0 - 10 V DC, 0/4 - 20 mA | ||
Salidas analógicas | 1, parametrizables, 0 - 10 V | ||
Entradas digitales | 4, parametrizables, max. 30 V DC | ||
Salidas digitales | 1, parametrizables, 24 V DC | ||
Salidas de relé | 1, parametrizables, N/a, 6 a (250 V AC-1) / 5 a (30 V DC-1) | ||
Interfaz de bus de campo (built-in) | OP-Bus (RS485)/RTU Modbus, CANopen® | ||
Asignado de conmutación y los elementos de protección | |||
El Cableado De Alimentación Eléctrica | |||
IEC (Tipo B, gG), 150 % | FAZ-B6/3 | ||
UL Clase CC, J) | Un | 6 | |
150 % de sobrecarga (CT/IHa 50 °C) | DX-LN3-006 | ||
Motor alimentador | |||
150 % de sobrecarga (CT/IHa 50 °C) | DX-LM3-005 | ||
150 % de sobrecarga (CT/IHa 50 °C) | DX-SIN3-010 |
Datos técnicos para la verificación del diseño | |||
Corriente de operación nominal especificada en la disipación de calor | Yon | Un | 4.1 |
La disipación de calor por polo, dependiente de la corriente | Pvid | W | 0 |
Equipamiento de la disipación de calor, dependiente de la corriente | Pvid | W | 76.5 |
Estática de la disipación de calor, no dependiente de la corriente | Pvs | W | 0 |
La disipación de calor de la capacidad | Pdiss | W | 0 |
Temperatura ambiente de operación min. | °C | -10 | |
Ambiente de funcionamiento temperatura máx. | °C | 50 | |
IEC/EN 61439 de verificación de diseño | |||
10.2 Resistencia de los materiales y partes | |||
10.2.2 resistencia a la Corrosión | Cumple con la norma de producto. | ||
10.2.3.1 la Verificación de la estabilidad térmica de los cerramientos | Cumple con la norma de producto. | ||
10.2.3.2 la Verificación de la resistencia de los materiales de aislamiento de calor normal | Cumple con la norma de producto. | ||
10.2.3.3 la Verificación de la resistencia de los materiales aislantes al calor anormal y al fuego debido a la interna eléctrico efectos | Cumple con la norma de producto. | ||
10.2.4 Resistencia a los ultra-violeta (UV) | Cumple con la norma de producto. | ||
10.2.5 de Elevación | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.6 impacto Mecánico | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.2.7 Inscripciones | Cumple con la norma de producto. | ||
10.3 Grado de protección de las ASAMBLEAS | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.4 Separaciones y distancias de fuga | Cumple con la norma de producto. | ||
10.5 Protección contra descargas eléctricas | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.6 la Incorporación de los dispositivos de maniobra y componentes | No se aplica, puesto que la totalidad de las celdas debe ser evaluado. | ||
10.7 Interno de los circuitos eléctricos y las conexiones | Es el panel del generador de la responsabilidad. | ||
10.8 Conexiones para conductores externos | Es el panel del generador de la responsabilidad. | ||
10.9 propiedades de Aislamiento | |||
10.9.2 de Potencia eléctricos de frecuencia de la fuerza | Es el panel del generador de la responsabilidad. | ||
10.9.3 tensión soportada de Impulso | Es el panel del generador de la responsabilidad. | ||
10.9.4 Pruebas de cajas de material aislante | Es el panel del generador de la responsabilidad. | ||
10.10 aumento de la Temperatura | El panel de constructor es responsable por el aumento de la temperatura de cálculo. Eaton proporcionará la disipación de calor de datos para los dispositivos. | ||
10.11 clasificación de cortocircuito | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.12 compatibilidad Electromagnética | Es el panel del generador de la responsabilidad. Las especificaciones de la celda deben ser observados. | ||
10.13 función Mecánica | El dispositivo cumple con los requisitos, siempre que la información en la hoja de instrucciones (IL) es observado. |
De baja tensión de componentes industriales (EG000017) / convertidor de Frecuencia =< 1 kV (EC001857) | |||
Ingeniería eléctrica, automatización, control de procesos ingeniería Eléctrica / unidad de / Estático del convertidor de frecuencia / convertidor de frecuencia Estático = < 1 kv ([email protected] [AKE177011]) | |||
La tensión de red | V | 380 - 480 | |
La frecuencia de la corriente | 50/60 Hz | ||
Número de fases de entrada | 3 | ||
Número de fases de salida | 3 | ||
Max. la frecuencia de salida | Hz | 500 | |
Max. la tensión de salida | V | 400 | |
La corriente de salida nominal I2N | Un | 4.1 | |
Max. salida en cuadrática de la carga nominal de la tensión de salida | kW | 1.5 | |
Max. salida en carga lineal en el voltaje de salida nominal | kW | 1.5 | |
Con unidad de control | Sí | ||
Aplicación en el área industrial de la zona permitida | Sí | ||
Aplicación en las doméstica y comercial de la zona permitida | Sí | ||
Apoyo a protocolo TCP/IP | No | ||
El apoyo de protocolo de PROFIBUS | No | ||
El apoyo de protocolo para PUEDE | Sí | ||
El apoyo de protocolo para INTERBUS | No | ||
El apoyo de protocolo para ASI | No | ||
Apoyar protocolo KNX | No | ||
Apoyar el protocolo MODBUS | Sí | ||
El apoyo de protocolo de Datos para la Carretera | No | ||
El apoyo de protocolo para DeviceNet | No | ||
El apoyo de protocolo para SUCONET | No | ||
El apoyo de protocolo de LON | No | ||
Apoyar el protocolo PROFINET IO | No | ||
El apoyo de protocolo para PROFINET CBA | No | ||
El apoyo de protocolo para SERCOS | No | ||
Apoyar protocolo Foundation Fieldbus | No | ||
Apoyar el protocolo de EtherNet/IP | No | ||
Apoyar el protocolo de Seguridad as-Interface en el Trabajo | No | ||
El apoyo de protocolo para DeviceNet Safety | No | ||
El apoyo de protocolo para INTERBUS-Safety | No | ||
Apoyar protocolo PROFIsafe | No | ||
El apoyo de protocolo para SafetyBUS p | No | ||
El apoyo de protocolo para otros sistemas de bus | No | ||
Número de HW-interfaces Ethernet industrial | 0 | ||
Número de HW-interfaces PROFINET | 0 | ||
Número de HW-interfaces RS-232 | 0 | ||
Número de HW-interfaces RS-422 | 0 | ||
Número de HW-interfaces RS-485 | 1 | ||
Número de HW-interfaces de serie TTY | 0 | ||
Número de HW-interfaces USB | 1 | ||
Número de HW-interfaces paralelo | 0 | ||
Número de HW-interfaces de otros | 0 | ||
Con interfaz óptica | No | ||
Con la conexión de la PC | Sí | ||
Integrada de la resistencia a la ruptura | No | ||
Operación de 4 cuadrantes posible | No | ||
Tipo de convertidor | U converter | ||
Grado de protección (IP) | IP20 | ||
Altura | mm | 184 | |
Ancho | mm | 81 | |
Profundidad | mm | 124 | |
Relación simétrica neto de la tolerancia de frecuencia | % | 5 | |
Relación simétrica neto actual de tolerancia | % | 10 |
Normas De Producto | UL 508C; CSA-C22.2 Nº 14; IEC/EN61800-3; IEC/EN61800-5; marcado CE | ||
UL File No. | E172143 | ||
UL Categoría de Control No. | LA SECUNDARIA NORTH MOUNTAIN, NMMS7 | ||
Archivo CSA No. | UL informe se aplica tanto a los EE.UU. y Canadá | ||
América Del Norte Certificación | En la lista UL, certificado por UL para uso en Canadá | ||
Diseñado especialmente para América del Norte | No | ||
Adecuado para | Circuitos | ||
Max. Clasificación De Voltaje | 3~ 480 V CA IEC: TN-S UL/CSA: Y (Sólidamente conectado a Tierra Wey) | ||
Grado de Protección | IEC: IP20 |
