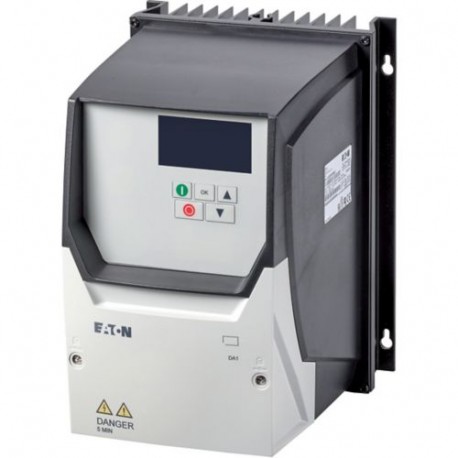

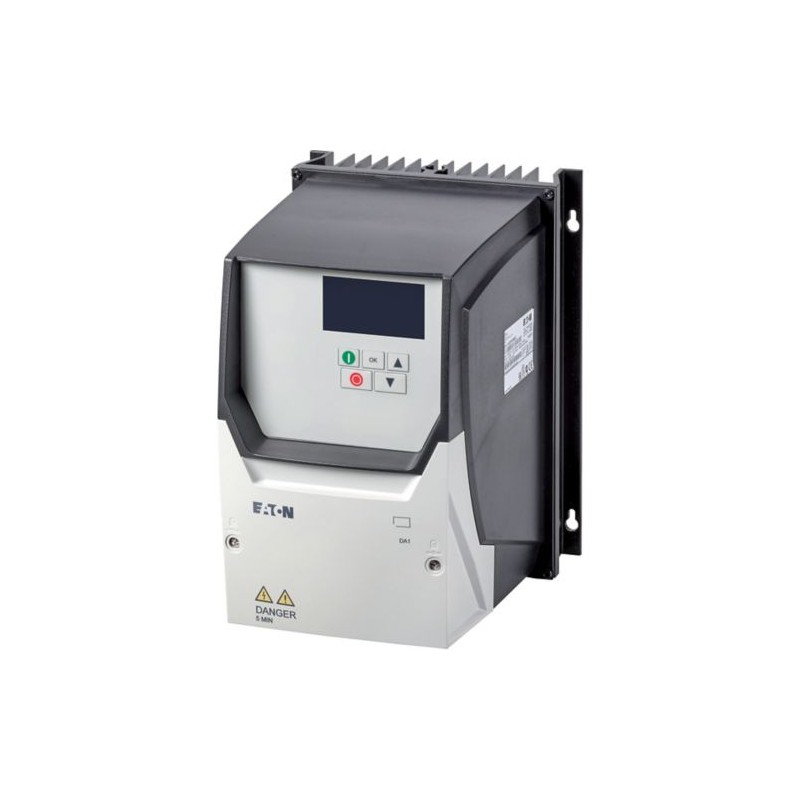

Normas
Especificación de requisitos generales: IEC/EN 61800-2
Requisitos de EMC: IEC/EN 61800-3
Requisitos de seguridad: IEC/EN 61800-5-1
Certificaciones
CE, UL, cUL, RCM, UkrSEPRO, EAC
La calidad de la producción
RoHS, ISO 9001
Climáticas de corrección [ρw]
< 95%, el promedio de humedad relativa (RH), sin condensación, no corrosivo %
La calidad del aire
3C3, 3S3
Temperatura ambienteTemperatura ambiente de operación min.
-10 °C
Temperatura ambienteAmbiente de funcionamiento temperatura máx.
+40 °C
Temperatura ambiente
operación (con 150 % de sobrecarga)
Temperatura ambienteAlmacenamiento [ϑ]
-40 - +60 °C
Nivel de interferencia de RadioInterferencias de Radio de clase (EMC)
C2, C3, dependiendo del motor longitud del cable, la carga conectada, y las condiciones ambientales. Radio externa supresión de interferencia de los filtros (opcional) puede ser necesario.
Nivel de interferencia de RadioMedio ambiente (EMC)
1º y 2º de ambientes según EN 61800-3
Nivel de interferencia de Radiomáxima del motor longitud del cable [I]
C2 ≤ 5 m
C3 ≤ 25 m m
Posición de montaje
Vertical
Altitud
0 - 1000 m sobre el nivel del mar
Por encima de los 1000 m: 1% de reducción de potencia por cada 100 m
max. 4000 m m
Grado de Protección
IP66/NEMA 4X
Protección contra los contactos directos
BGV A3 (VBG4, los dedos y el dorso de la mano la prueba)
Suministro deTensión nominal [Ue]
400 V CA, 3-fase
480 V CA, 3-fase
Suministro deTensión de red (50/60Hz) [ULN]
380 (-10%) - 480 (+10%) V
Suministro deCorriente de entrada (150% de sobrecarga) [ILN]
5.6 Un
Suministro deConfiguración del sistema
CA sistemas de alimentación con toma de tierra del centro de punto
Suministro deFrecuencia de alimentación [fLN]
50/60 Hz
Suministro deRango de frecuencia [fLN]
48 - 62 Hz
Suministro deInterruptor de red-en la frecuencia de
Máximo de una vez cada 30 segundos
Sección de potenciaLa función
La unidad de frecuencia Variable interna de enlace de CC y el inversor IGBT
Sección de potenciaCorriente de sobrecarga (150% de sobrecarga) [IL]
6.15 Un
Sección de potenciamax. corriente de arranque (Alta Carga) [IH]
200 %
Sección de potenciaNota acerca de max. corriente de arranque
durante 4 segundos cada 40 segundos
Sección de potenciaTensión de salida Ve[UDos]
400 V CA, 3-fase
480 V CA, 3-fase
Sección de potenciaFrecuencia de salida [fDos]
0 - 50/60 (max. 500 Hz
Sección de potenciaFrecuencia de conmutación [fPWM]
Ocho
ajustable 4 - 32 (audible) kHz
Sección de potenciaModo De Operación
U/f control
Control de velocidad con compensación de deslizamiento
control vectorial sensorless (SLV)
opcional: control Vectorial con realimentación (CLV)
Sección de potenciaResolución de frecuencia (valor de consigna) [Δf]
0.1 Hz
Sección de potenciaCorriente de operación nominalEn el 150% de sobrecarga [Ie]
4.1 Un
Sección de potenciaNota
Corriente de operación nominal a una frecuencia de conmutación de 8 kHz y una temperatura del aire ambiente de +40 °C
Sección de potenciaLa pérdida de potenciaLa disipación de calor a la corriente de operación nominal yoe=150 % [PV]
76.5 W
Sección de potenciaEficiencia [η]
El 94,9 %
Sección de potenciaMáxima corriente de fuga a tierra (PE) sin motor [IPE]
4.65 mA
Sección de potenciaEquipado con
Supresión de interferencias de Radio del filtro
Freno chopper
Adicionales de protección del PWB
Pantalla OLED
Sección de potenciaFunción de seguridad
STO (Safe Torque Off, SIL2, el PLd Cat 3)
Sección de potenciaTamaño de fotograma
FS2
Motor alimentadorNota
para el normal internamente y externamente ventilada de 4 polos, tres-fase de motores asíncronos con 1500 rpm-1a 50 Hz o 1800 min-1a 60 Hz
Motor alimentadorNota
La sobrecarga de ciclo para 60 s cada 600 s
Motor alimentadorNota
a 400 V, 50 Hz
Motor alimentador150 % De Sobrecarga [P]
1.5 kW
Motor alimentadorNota
en el 440 - 480 V, 60 Hz
Motor alimentador150 % De Sobrecarga [P]
2 HP
Motor alimentadormáxima admisible de la longitud del cable [I]
proyectó: 100
se tamiza, con motor de cierre: 200
no: 150
no, con motor de cierre: 300 m
Motor alimentadorLa potencia aparenteLa potencia aparente en el funcionamiento nominal 400 V [S]
2.84 kVA
Motor alimentadorLa potencia aparenteLa potencia aparente nominal de la operación de 480 V [S]
3.41 kVA
Motor alimentadorLa función de frenadoEstándar de par de frenado
max. 30 % MN
Motor alimentadorLa función de frenadoDC par de frenado
max. El 100% de la corriente de operación nominal yoe,variable
Motor alimentadorLa función de frenadoPar de frenado con resistencia de frenado externa
Max. El 100% de la corriente de operación nominal yoecon resistencia de frenado externa
Motor alimentadorLa función de frenadomínimo de la resistencia de frenado externa [Rmin]
200 w
Motor alimentadorLa función de frenadoInterruptor de umbral para la resistencia de frenado [UDC]
780 V DC V
El control externo de tensión [Uc]
24 V DC (máx. 100 mA) V
Tensión de referencia [Us]
10 V DC (máx. 10 mA) V
Entradas analógicas
2, parametrizables, 0 - 10 V DC, 0/4 - 20 mA
Salidas analógicas
2, parametrizables, 0 - 10 V, 0/4 - 20 mA
Entradas digitales
3, común, máx. 30 v cc, máx. 5 para no parametrizado entradas analógicas
Salidas digitales
2, parametrizables, 24 V DC
Salidas de relé
2, parametrizables, 1 N/S y 1 contacto de conmutación, 6 a (250 V AC-1) / 5 a (30 V DC-1)
Interfaz de bus de campo (built-in)
OP-Bus (RS485)/RTU Modbus, CANopen®
Asignado de conmutación y los elementos de protección
El Cableado De Alimentación EléctricaDispositivo de seguridad (fusible o disyuntor)IEC (Tipo B, gG), 150 %
FAZ-B10/3
El Cableado De Alimentación EléctricaDispositivo de seguridad (fusible o disyuntor)UL Clase CC, J)
10 Un
El Cableado De Alimentación EléctricaContactor de red150 % de sobrecarga (CT/IH a 50 °C)
DILM7
El Cableado De Alimentación EléctricaPrincipales choke150 % de sobrecarga (CT/IH a 50 °C)
DX-LN3-006
DC conexión de enlace deDe frenado de resistencia10 % factor del deber (DF)
DX-BR200-0K4
DC conexión de enlace deDe frenado de resistenciaDe trabajo del 20% de los factores (DF)
DX-BR200-0K8
Motor alimentadormotor choke150 % de sobrecarga (CT/IH a 50 °C)
DX-LM3-005
