Protección contra los contactos directos
El dedo y la parte posterior de la mano la prueba de la norma DIN EN 50274/VDE 0106 parte 110
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteLa temperatura ambiente, de almacenaje
- 40 - + 70 °C
Temperatura ambienteLa operación
-25 - +70 °C
Mecánica de resistencia a los golpes (10 ms de la mitad-sinusoidal de choque) de acuerdo con IEC 60068-2-27
20 (media sinusoidal de choque de 20 ms) g
Aislamiento de seguridad según EN 61140Entre contactos auxiliares y contactos principales
500 V AC
Aislamiento de seguridad según EN 61140entre los contactos auxiliares
300 V AC
Posición de montajePosición de montaje
Vertical y 90° en todas las direcciones |
| Con la corriente residual de liberación XFI: |
- NZM1, N1, NZM2, N2: vertical y 90° en todas las direcciones |
con el plug-in adaptador de elementos |
- NZM1, N1, NZM2, N2: vertical, 90° a la derecha/izquierda |
con extraíble de la unidad: |
- NZM3, N3: vertical, 90 ° a la izquierda |
- NZM4, N4: vertical |
con operador remoto: |
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: vertical y 90° en todas las direcciones |
La dirección de la entrada de suministro de
como se requiere
Grado de protecciónDispositivo
En el área de los dispositivos HMI: IP20 (basic tipo de protección)
Grado de protecciónCerramientos
Con aislante de sonido envolvente: IP40
Con puerta de acoplamiento giratorio de la manija: IP66
Grado de protecciónTerminaciones
Túnel terminal: IP10
Fase aislador y la banda terminal: IP00

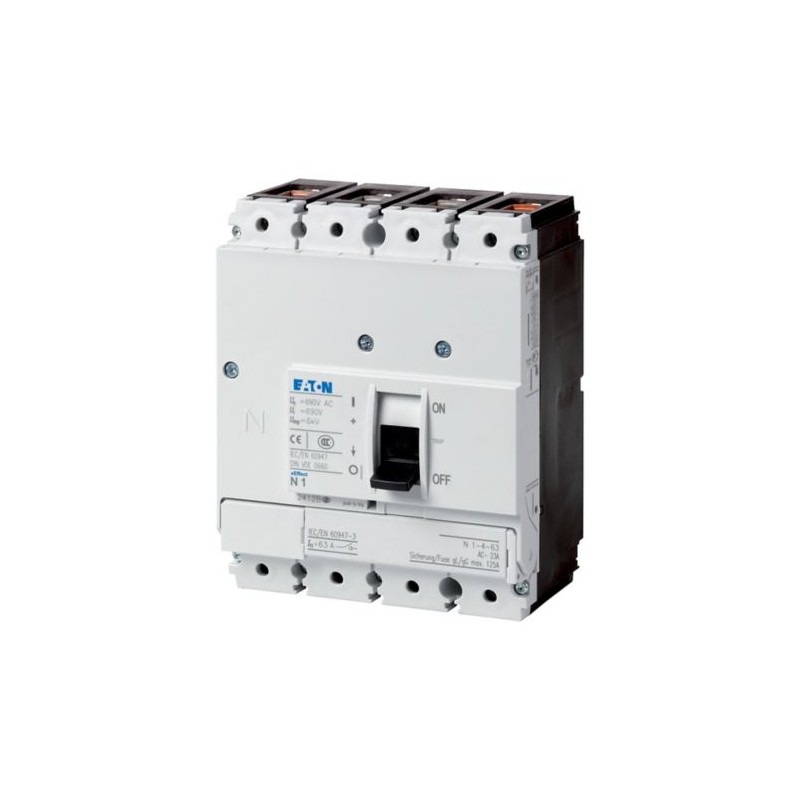

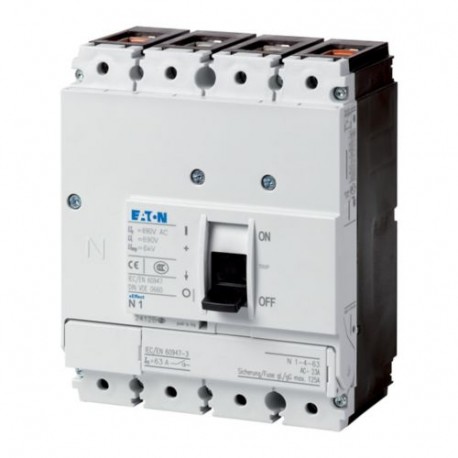

Interruptores-seccionadores
Tensión de impulso admisible la invariabilidad [Uimp]Contactos principales
6000 V
Tensión de impulso admisible la invariabilidad [Uimp]Contactos auxiliares
6000 V
Tensión nominal [Ue]
690 V CA
Frecuencia nominal de funcionamiento [f]
50/60 Hz
Corriente nominal = corriente ininterrumpida nominal [In= You]
160 Una
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal de aislamiento [Uyo]
690 V
Uso en desenterrado los sistemas de abastecimiento de
≦ 690 V
Otros datos técnicos (hoja de catálogo)
Nominal de corto circuito de la capacidad de fabricación [Icm]
Nominal de corta duración corriente asignada
Nominal condicional de la corriente de cortocircuito [kA]
Con fusible
gR: 160 a gG/gL
Con aguas abajo del fusible
gR: 160 a gG/gL
Clasificados de decisiones y la capacidad de romper
Corriente de operación nominal [Ie]AC-22/23A415 V [Ie]
160 Una
Corriente de operación nominal [Ie]AC-22/23A690 V [Ie]
160 Una
La esperanza de vida, mecánica [Operaciones]
Veinte mil
Max. frecuencia de operación
120 operaciones/h
La esperanza de vida, eléctricos
AC-1400 V, 50/60 Hz [Operaciones]
Siete mil quinientos
AC-1415 V 50/60 Hz [Operaciones]
Siete mil quinientos
AC-1690 V 50/60 Hz [Operaciones]
Cinco mil
AC-23A400 V, 50/60 Hz [Operaciones]
Mil
AC-23A415 V 50/60 Hz [Operaciones]
Mil
AC-23A690 V 50/60 Hz [Operaciones]
Mil
Equipo estándar
Caja terminal
Accesorios opcionales
Tornillo de conexión
Túnel terminal
de conexión en la parte posterior
Conductores de cobre y cablesCaja terminalSólido
1 x (10 - 16)
2 x (6 - 16) mmDos
Conductores de cobre y cablesCaja terminalCadena
1 x (10 - 70)3)
2 x (6 - 25) mmDos
Conductores de cobre y cablesCaja terminal
3)Hasta 95 mm2 puede ser conectado dependiendo del fabricante del cable.
Conductores de cobre y cablesTúnel terminalSólido
1 x 16 mmDos
Conductores de cobre y cablesTúnel terminalCadena1-agujero
1 x (25 - 95) mmDos
Conductores de cobre y cablesPerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorSólido
1 x (10 - 16)
2 x (6 - 16) mmDos
Conductores de cobre y cablesPerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorCadena
1 x (25 - 70)3)
2 x 25 mmDos
Conductores de cobre y cablesPerno de la terminal y del lado posterior de la conexiónDirecto en el interruptor
3)Hasta 95 mm2 puede ser conectado dependiendo del fabricante del cable.
Al de los conductores, Al cableTúnel terminalSólido
1 x 16 mmDos
Al de los conductores, Al cableTúnel terminalCadena1-agujero
1 x (25 - 95) mmDos
Al de los conductores, Al cablePerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorSólido
1 x (10 - 16)
2 x (10 - 16) mmDos
Al de los conductores, Al cablePerno de la terminal y del lado posterior de la conexiónDirecto en el interruptorCadena
1 x (25 - 70)3)
2 x 25 mmDos
Cu tira (número de segmentos x ancho x segmento de espesor)Caja terminal [min.]
2 x 9 x 0,8 mm
Cu tira (número de segmentos x ancho x segmento de espesor)Caja terminal [máx.]
9 x 9 x 0,8 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónTornillo de conexión
M6
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [min.]
12 x 5 mm
Cobre embarrado (ancho x espesor) [mm]Perno de la terminal y del lado posterior de la conexiónDirecto en el conmutador [máx.]
16 x 5 mm
