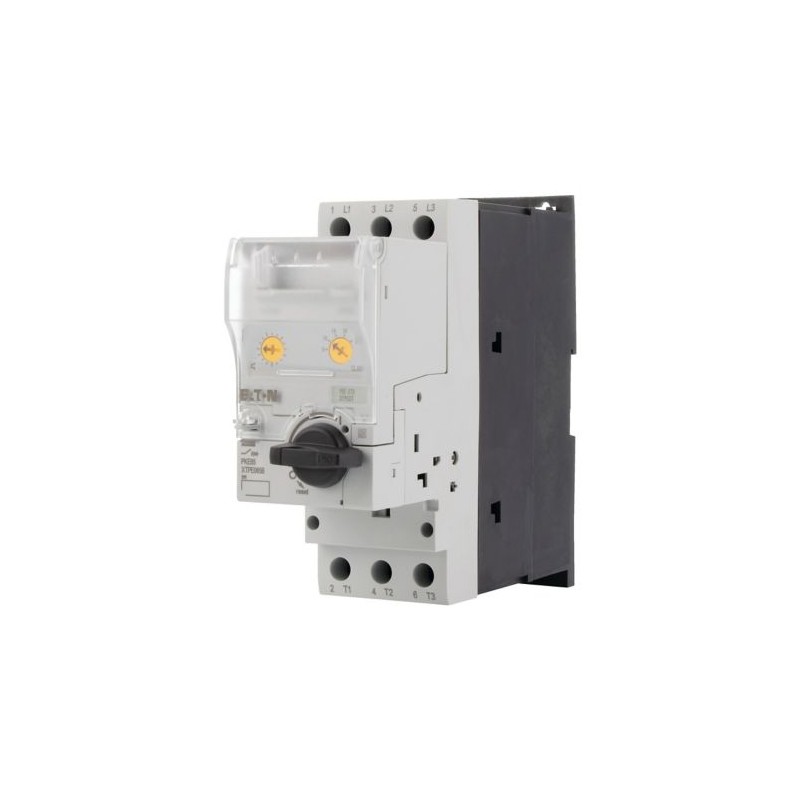

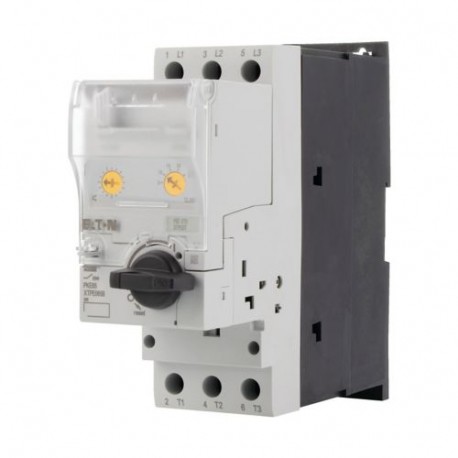

PKE65/XTUW-32 138517 XTPE032DCSNL EATON ELECTRIC Interruptor protector de motor electrónico 3 polos 16-32 A .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

PKE65/XTUW-32 138517 XTPE032DCSNL EATON ELECTRIC Interruptor protector de motor electrónico 3 polos 16-32 A ..

PKE65/XTUW-32

138517

XTPE032DCSNL

EATON-MOELLER

Interruptor protector de motor electrónico; 3 polos; 16-32 A; Aparato Completo

Interruptor protector de motor electrónico 3 polos 16-32 A Aparato

Más detalles


Interruptores de baja tensión > Disyuntor de protección del motor

Interruptores Protectores de Motor Electrónicos

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $357.27
Precio unitario: $357.27

Cantidad Precio
1+$357.27
2+$352.89
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más Información

▲


Protección del Motor disyuntor, 3p, +opción de control de 8-32A
Protección del Motor disyuntor completa del dispositivo (dispositivo básico y la unidad de control electrónico) de acuerdo a la norma iec60947-4-1, electrónicos amplia gama de protección de sobrecarga (4:1), los fallos de fase y protección de desequilibrio, ajustable de disparo clase alta de corto-circuito de capacidad de ruptura. Adaptación Flexible del motor-circuito de protección de la gama actual a través de la intercambiables electrónicos de liberación de unidades. Ampliable con contacto auxiliar, liberación de tensión, limitador de corriente de la puerta de acoplamiento asas., ATEX acreditación

Programa de entrega

Gama de productos
PKE de protección del motor, interruptor electrónico de gran alcance de la protección contra sobrecarga de hasta el 65
La función básica de
La protección del Motor
La protección del Motor de arranque duro deber
Sola unidad/unidad Completa
Dispositivo completo con perilla estándar
0000SPC-571
Notas
También es adecuado para motores con clase de eficiencia IE3.
IE3-listo dispositivos se identifican por el logotipo en el embalaje.
Rango de ajuste de la sobrecarga de versiones[Ir]
8 - 32
La función
Con la sobrecarga de liberación
Nominal de corriente ininterrumpida = corriente de operación nominal [Iu= Yoe]
Treinta y dos
Potencia del Motor [P]
AC-3220 V 230 V 240 V [P]
7.5 kW
AC-3380 V 400 V 415 V [P]
15 kW
AC-3440 V [P]
15 kW
AC-3500 V [P]
18.5 kW
AC-3660 V 690 V [P]
30 kW
Motor de salida/corriente nominal del motor

Potencia del Motor

Corriente nominal del motor

AC-3

220 V

230 V

240 V

380 V

400 V

415 V

440 V

500 V

660 V

690 V
P

Yo

Yo

Yo

Yo

Yo
kW

Un

Un

Un

Un

Un
2.2 8.7 - - - -
Tres 11.5 - - - -
Cuatro 14.8 8.5 - - -
5.5 19.6 11.3 10.2 Nueve -
7.5 26.4 15.2 13.8 12.1 8.8
Once - 21.7 19.8 17.4 12.6
Quince - 29.3 26.6 23.4 Diecisiete
18.5 - - - 28.9 20.9
Veintidos - - - - 23.8
Treinta - - - - Treinta y dos

Datos técnicos

General
Normas
IEC/EN 60947, VDE 0660,UL, CSA
Climáticas de corrección
El calor húmedo, constante, IEC 60068-2-78
El calor húmedo, cíclico, IEC 60068-2-30
Temperatura ambienteAlmacenamiento
- 40 - 80 °C
Temperatura ambienteAbierto
-25 - +55 °C
Temperatura ambienteCerrado
- 25 - 40 °C
Posición de montaje
1210DRW-287
La dirección de la entrada de suministro de
como se requiere
Grado de protecciónDispositivo
IP20
Grado de protecciónTerminaciones
IP00
Protección contra los contactos directos cuando se acciona desde el frente (EN 50274)
El dedo y la parte posterior de la mano a prueba de
Mecánica de la resistencia de choque de la mitad-sinusoidal de choque de 10 ms IEC 60068-2-27
15 g
Altitud
Max. 2000 m
Capacidad del Terminal de cable principalTerminales de tornilloSólido
1 x (0.75 - 16)
2 x (0.75 - 16) mmDos
Capacidad del Terminal de cable principalTerminales de tornilloFlexible con el casquillo DIN 46228
1 x (0.75 - 35)
2 x (0.75 - 25) mmDos
Capacidad del Terminal de cable principalTerminales de tornilloSólido o trenzado
14 - 2 AWG
Capacidad del Terminal de cable principalTerminales de tornilloPelar longitud
14 mm
Especificaciones del par de apriete para los tornillos del terminalEl cable principal
3.3 Nm
Especificaciones del par de apriete para los tornillos del terminalCircuito de Control de cables
1 Nm
Principal la realización de rutas de
Nominal soportada de impulso de voltaje [Uimp]
6000 V AC
Categoría de sobretensión/grado de contaminación
III/3
Tensión nominal [Ue]
690 V CA
Nominal de corriente ininterrumpida = corriente de operación nominal [Iu= Yoe]
Treinta y dos
Frecuencia nominal [f]
40 - 60 Hz
Actual de pérdida de calor (3 polos a la temperatura de funcionamiento)
5.2 W
La esperanza de vida, mecánica [Operaciones]
0.05 x 10Seis
La esperanza de vida, eléctrica (AC-3 a 400 V)La esperanza de vida, eléctrica [Operaciones]
0.05 x 10Seis
Max. frecuencia de operación
60 Ops/h
Motor de capacidad de conmutaciónAC-3 (hasta 690 v)
Treinta y dos
AC-4 ciclo de operaciónFlujo de corriente mínimo de veces
500 (Clase 5)
700 (Clase 10)
900 (Clase 15)
1000 (Clase 20) ms
AC-4 ciclo de operaciónDe corte mínimo periodos
500 ms
AC-4 ciclo de operaciónNota
En la AC-4 ciclo de operación, pasando por debajo de la corriente mínima de tiempo de flujo puede causar el sobrecalentamiento de la carga (motor).
Para todas las combinaciones con un DEPARTAMENTO de bienestar social de la activación, usted no tiene que adherirse a la corriente mínima de flujo de veces y corte mínimo periodos. ms
Viaje de bloques
Compensación de la temperaturaIEC/EN 60947, VDE 0660
- 5...40 °C
Compensación de la temperaturaRango de operación
- 25...55 °C
Rango de ajuste de la sobrecarga de versiones
0.25 - 1 x Iu
corto-circuito de la liberación
Básico del dispositivo, fijo: 15.5 x Iu
Viaje de bloque fijo: 15.5 x Ir
retraso de aprox. 60 ms
Corto-circuito de liberación de la tolerancia
± 20%
Los fallos de fase de la sensibilidad
IEC/EN 60947-4-1, VDE 0660 Parte 102
Clasificación de los datos para los tipos aprobados
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases200 V
208 V
7.5 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases230 V
240 V
7.5 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases460 V
480 V
20 HP
Capacidad de conmutaciónLa máxima potencia del motorDe tres fases575 V
600 V
25 HP
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase115 V
120 V
2 HP
Capacidad de conmutaciónLa máxima potencia del motorDe una sola fase230 V
240 V
3 HP
Capacidad de conmutaciónDe uso General
Treinta y dos
La Corriente de corto Circuito de Clasificación, grupo de protección de600 V Defecto AltoSCCR (fusible)
100 kA
La Corriente de corto Circuito de Clasificación, grupo de protección de600 V Defecto Altomax. Fusible
200 De La Clase J Un

La verificación del diseño según la norma IEC/EN 61439

Dane techniczne dla zaświadczenia rodzaju konstrukcji
Znamionowy prąd pracy hacer podania straty mocy [In]
Treinta y dos
Los estratos mocy na biegun, w zależności od prądu [Pvid]
1.7 W
Los estratos mocy elementu eksploatacyjnego, w zależności od prądu [Pvid]
5.2 W
Los estratos mocy statyczna, niezależnie od prądu [Pvs]
0 W
Zdolność oddawania straty mocy [Pve]
0 W
Robocza temperatura otoczenia min.
-25 °C
Robocza temperatura otoczenia mak.
+55 °C
Certyfikat konstrukcji IEC/EN 61439
10.2 Wytrzymałość materiałów me części10.2.2 Odporność na korozję
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów me części10.2.3.1 Wytrzymałość cieplna powłoki
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów me części10.2.3.2 Rezystancja materiału izolacyjnego przy normalnym cieple
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów me części10.2.3.3 Rezystancja materiału izolacyjnego przy nietypowym cieple
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów me części10.2.4 Wytrzymałość na działanie promieniowania UV
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów me części10.2.5 Podnoszenie
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.2 Wytrzymałość materiałów me części10.2.6 Kontrola odporności na uderzenia
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.2 Wytrzymałość materiałów me części10.2.7 Napisy
Wymagania odnośnie normy produktowej zostały spełnione.
10.3 Stopień ochrony powłok
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.4 Odstępy izolacyjne powietrzne me prądów pełzających
Wymagania odnośnie normy produktowej zostały spełnione.
10.5 Ochrona przed porażeniem elektrycznym
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.6 Montaż elementów eksploatacyjnych
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.7 Wewnętrzne obwody prądowe me połączenia
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.8 Przyłącza przewodów wchodzących z zewnątrz
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.9 Właściwości izolacji10.9.2 Wytrzymałość elektryczna o częstotliwości roboczej
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.9 Właściwości izolacji10.9.3 Odporność na napięcie udarowe
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.9 Właściwości izolacji10.9.4 Sprawdzanie powłok z materiału izolacyjnego
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.10 Nagrzanie
Oszacowanie nagrzania należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej. Eator dostarczy danych na nokia tema straty mocy aparatów.
10.11 Odporność na zwarcia
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej. Przestrzegać wytycznych odnośnie aparatów łączeniowych.
10.12 Kompatybilność elektromagnetyczna
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej. Przestrzegać wytycznych odnośnie aparatów łączeniowych.
10.13 Działanie mechaniczne
Spełnienie wymagań w aparacie broma jednoznaczne z przestrzeganiem instrukcji montażu (IL).

Datos técnicos ETIM 7.0

Urządzenia niskonapięciowe (EG000017) / Wyłącznik silnikowy (EC000074)
Elektrotechnika, automatyzacja me technologia / Rozdzielnice niskonapięciowe / Wyłącznik mocy, odłącznik mocy (niskie napięcia) / Wyłącznik ochronny silnika ([email protected] [AGZ529016])
Zakres nastawy wyzwalacza przeciążeniowego
8 - 32
Zakres nastawy wyzwalacza zwarciowego
496 - 496 de Un
Z zabezpieczeniem termicznym
Tak
Czułość na zanik fazy
Tak
Sposób wyzwalania
Elektroniczny
Znamionowe napięcie pracy
690 - 690 V
Znamionowy prąd ciągły Iu
Treinta y dos
Znamionowa moc pracy dla AC-3, 230 V
7.5 kW
Znamionowa moc pracy dla AC-3 A 400 V
15 kW
Rodzaj podłączenia styków głównych
Połączenie śrubowe
Rodzaj elementu wykonawczego
Pokrętło
Budowa urządzenia
Urządzenie mocowane na stałe
Ze zintegrowanym stykiem pomocniczym
Nie
Ze zintegrowanym wyzwalaczem podnapięciowym
Nie
Liczba biegunów
Tres
Znamionowa zwarciowa zdolność łączeniowa Uci przy 400 V, AC
0 kA
Stopień ochrony (IP)
IP20
Wysokość
162 mm
Szerokość
55 mm
Głębokość
187 mm

Aprobaciones

Normas De Producto
IEC/EN 60947-4-1; UL 60947-4-1; CSA - C22.2 Nº 60947-4-1-14; marcado CE
UL File No.
E36332
UL Categoría de Control No.
NLRV
Archivo CSA No.
Cien sesenta y cinco mil seiscientos veintiocho
CSA Clase No.
3211-05
América Del Norte Certificación
En la lista UL, certificación CSA
Diseñado especialmente para América del Norte
No

Características

Curva característica
1210DIA-67
Las características de disparo
Curva característica
1210DIA-55
Corriente de
Curva característica
1210DIA-57
① 1 la mitad del ciclo
Vamos-a través de la energía

Dimensiones

1210DIM-36
