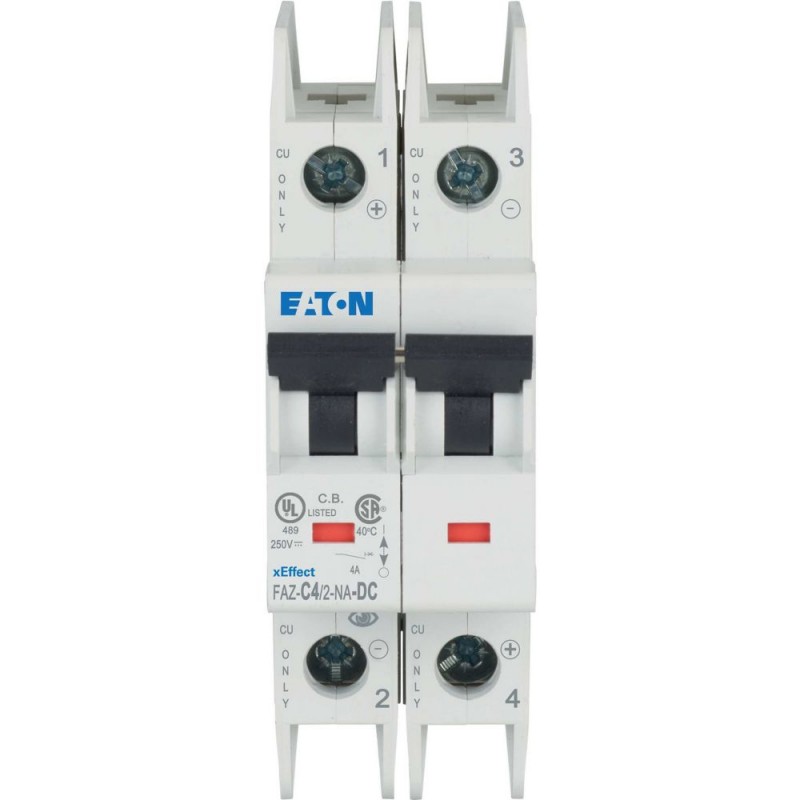

FAZ-C4/2-NA-DC 137251 EATON ELECTRIC Int. magnetotérmico FAZ, 4A, 2P, curva C, para DC, NA
FAZ-C4/2-NA-DC
137251
EATON-MOELLER
Int. magnetotérmico FAZ, 4A, 2P, curva C, para DC, NA
Disyuntores, fusibles > Interruptor magnetotérmico
Aparamenta Modular – Industrial
* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER
Más Información
▲Disyuntor miniatura (MCB), 4A, 2p, tipo C característica, DC
De alta calidad de circuito de corriente residual-interruptor/disyuntor con protección contra sobrecorriente independiente de la tensión de red; póngase en contacto con visualización de la posición del rojo-verde; posterior del terminal de enchufe de protección; tri-estable diapositiva catch—permite la eliminación de un conjunto de cierre; accesorios completo de la gama de productos se pueden adaptar, amplio rango de calificación de las corrientes de falla; corrientes nominales de operación de hasta Un 40; viaje de los tipos B,C,D; nominal capacidad de conmutación de 10 kA; adecuado para su uso en la libre (en el sitio de alimentación y al aire libre de la placa de distribución) a -25 °C; adecuado para su uso en la libre (en el sitio de alimentación y al aire libre de la placa de distribución) a -25 °C
Programa de entrega
La función básica de
Miniatura de interruptores de circuito
Número de polos
2 polo
Característica de disparo
C
Aplicación
Celdas para la exportación a América del Norte (UL)
Corriente nominal [In]
4 Un
Nominal capacidad de conmutación acc. IEC/EN 60947-2 [Icu]
10 kA
Gama de productos
FAZ-DC
Datos técnicos
Eléctrica
Normas
UL 489, CSA C22.2 Nº 5
IEC 60947-2
IEC 60947-2
Tensión nominal [Ue]
500 V DC
Nominal capacidad de conmutación acc. IEC/EN 60947-2 [Icu]
10 kA
La verificación del diseño según la norma IEC/EN 61439
Dane techniczne dla zaświadczenia rodzaju konstrukcji
Znamionowy prąd pracy hacer podania straty mocy [In]
4 Un
Los estratos mocy na biegun, w zależności od prądu [Pvid]
0 W
Los estratos mocy elementu eksploatacyjnego, w zależności od prądu [Pvid]
2.9 W
Los estratos mocy statyczna, niezależnie od prądu [Pvs]
0 W
Zdolność oddawania straty mocy [Pve]
0 W
Robocza temperatura otoczenia min.
-25 °C
Robocza temperatura otoczenia mak.
+75 °C
liniowo na +1°C, co prowadzi hacer zmniejszenia obciążalności prądem o 0,5%
Certyfikat konstrukcji IEC/EN 61439
10.2 Wytrzymałość materiałów me części10.2.2 Odporność na korozję
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów me części10.2.3.1 Wytrzymałość cieplna powłoki
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów me części10.2.3.2 Rezystancja materiału izolacyjnego przy normalnym cieple
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów me części10.2.3.3 Rezystancja materiału izolacyjnego przy nietypowym cieple
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów me części10.2.4 Wytrzymałość na działanie promieniowania UV
Wymagania odnośnie normy produktowej zostały spełnione.
10.2 Wytrzymałość materiałów me części10.2.5 Podnoszenie
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.2 Wytrzymałość materiałów me części10.2.6 Kontrola odporności na uderzenia
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.2 Wytrzymałość materiałów me części10.2.7 Napisy
Wymagania odnośnie normy produktowej zostały spełnione.
10.3 Stopień ochrony powłok
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.4 Odstępy izolacyjne powietrzne me prądów pełzających
Wymagania odnośnie normy produktowej zostały spełnione.
10.5 Ochrona przed porażeniem elektrycznym
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.6 Montaż elementów eksploatacyjnych
Nie dotyczy, ponieważ należy ocenić całą szafę sterowniczą.
10.7 Wewnętrzne obwody prądowe me połączenia
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.8 Przyłącza przewodów wchodzących z zewnątrz
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.9 Właściwości izolacji10.9.2 Wytrzymałość elektryczna o częstotliwości roboczej
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.9 Właściwości izolacji10.9.3 Odporność na napięcie udarowe
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.9 Właściwości izolacji10.9.4 Sprawdzanie powłok z materiału izolacyjnego
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej.
10.10 Nagrzanie
Oszacowanie nagrzania należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej. Eator dostarczy danych na nokia tema straty mocy aparatów.
10.11 Odporność na zwarcia
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej. Przestrzegać wytycznych odnośnie aparatów łączeniowych.
10.12 Kompatybilność elektromagnetyczna
Należy hacer zakresu odpowiedzialności wykonawcy szafy sterowniczej. Przestrzegać wytycznych odnośnie aparatów łączeniowych.
10.13 Działanie mechaniczne
Spełnienie wymagań w aparacie broma jednoznaczne z przestrzeganiem instrukcji montażu (IL).
Datos técnicos ETIM 7.0
Wyłączniki ochronne, bezpieczniki (EG000020) / Wyłącznik nadprądowy (EC000042)
Elektrotechnika, automatyzacja me technologia / Cómo, urządzenie elektryczne / Wyłącznik nadmiarowo-prądowy / Wyłącznik nadmiarowo-prądowy ([email protected] [AAB905014])
Charakterystyka wyzwalania
C
Liczba biegunów (całkowita)
Dos
Liczba biegunów
Dos
Prąd znamionowy
4 Un
Napięcie znamionowe
250 V
Napięcie znamionowe izolacji de interfaz de usuario
440 V
Znamionowe napięcie udarowe wytrzymywane Uimp
4 kV
Znamionowa zwarciowa zdolność łączeniowa Cie zgodnie z EN 60898 przy 230 V
0 kA
Znamionowa zwarciowa zdolność łączeniowa Cie zgodnie z EN 60898 przy 400 V
0 kA
Znamionowa zwarciowa zdolność łączeniowa Uci zgodnie z IEC 60947-2 przy 230 V
10 kA
Znamionowa zwarciowa zdolność łączeniowa Uci zgodnie z IEC 60947-2 przy 400 V
10 kA
Rodzaj napięcia
DC
Zakres częstotliwości
50 - 60 Hz
Klasa ograniczenia energii
Tres
Hacer instalacji podtynkowych
Nie
Jednocześnie rozłączany biegun N
Nie
Kategoria przepięcia
Tres
Stopień zanieczyszczenia
Dos
Możliwość dodatkowego wyposażenia
Tak
Szerokość wyrażona liczbą modułów
Dos
Głębokość wbudowania
70.5 mm
Stopień ochrony (IP)
IP20
Temperatura otoczenia w warunkach pracy
-25 - 75 °C
Przekrój przyłączanego przewodu wielożyłowego
1 - 25 mm2
Przekrój przyłączanego przewodu jednodrutowego
1 - 25 mm2
Datasheet - PDF
