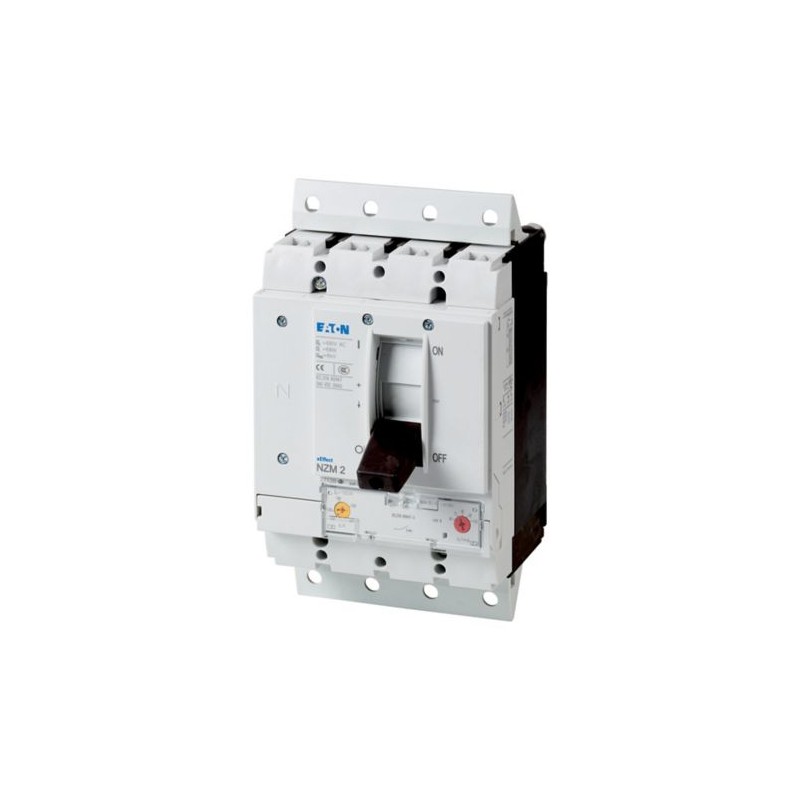

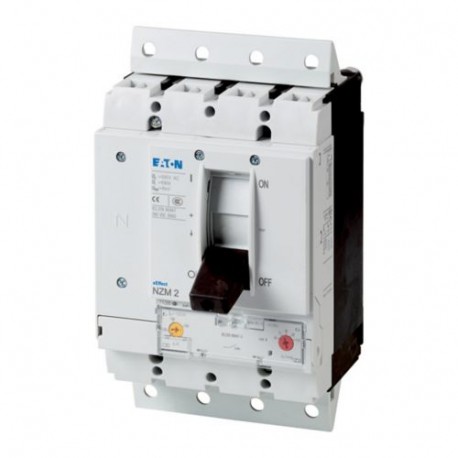

NZMH2-4-A125-SVE 113377 EATON MOELLER Interruptor automático , 4P, Iu: 125A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

NZMH2-4-A125-SVE 113377 EATON MOELLER Interruptor automático , 4P, Iu: 125A

NZMH2-4-A125-SVE

113377

EATON - MOELLER

Disponible

Envío el hoy

Producto bajo demanda, no admite devolución.

Interruptor automático , 4P, Iu: 125A

Más detalles


Interruptores Magnetotermicos Automatico Control Potencia Icp

Interruptores automáticos NZM - EATON - MOELLER

Técnica enchufable - EATON - MOELLER

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON - MOELLER

*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Cómo funciona

¿Cómo funciona ésto?

1 Añada los productos de su elección al carro de la compra
2 Introduzca sus datos de contacto y envíe la solicitud
3 Le enviaremos un email con un presupuesto para esos productos
4 Usted simplemente finalice la compra y recibirá su pedido

Existen varias opciones para realizar el pago
- Tarjeta de crédito
- Transferencia
- PayPal


Productos relacionados

Más Información



Delivery programme
Product range
  Circuit-breaker
Protective function
  System and cable protection
Standard/Approval
  IEC
Installation type
  Plug-in units
Release system
  Thermomagnetic release
Construction size
  NZM2
Description
  Set value in neutral conductor is synchronous with set value Ir of main pole.
Number of poles
  4 pole
Standard equipment
  Screw connection
Switching capacity

400/415 V 50 Hz
IcukA150
Rated current = rated uninterrupted current

Rated current = rated uninterrupted current
In = IuA125
Neutral conductor
% of phase conductorCSA100
Setting range

Overload trip

IrA 100 - 125
Main pole
IrA 100 - 125
Short-circuit releases

Non-delayed
Ii = In x … 6 - 10
Technical data
General
Standards
  IEC/EN 60947
Protection against direct contact
  Finger and back of hand proof to VDE 0106 Part 100
Climatic proofing
  Damp heat, constant, to IEC 60068-2-78
Damp heat, cyclic, to IEC 60068-2-30
Ambient temperature

Ambient temperature, storage
 °C- 40 - + 80
Operation
 °C-25 - +70
Mechanical shock resistance (10 ms half-sinusoidal shock) according to IEC 60068-2-27
 g20 (half-sinusoidal shock 20 ms)
Safe isolation to EN 61140

Between auxiliary contacts and main contacts
 V AC500
between the auxiliary contacts
 V AC300
Weight
 kg3.5
Mounting position

Vertical and 90° in all directions
 >With residual-current release XFI:
- NZM1, N1, NZM2, N2: vertical and 90° in all directions
with plug-in adapter elements
- NZM1, N1, NZM2, N2: vertical, 90° right/left
with withdrawable unit:
- NZM3, N3: vertical, 90 ° left
- NZM4, N4: vertical
with remote operator:
- NZM2, N(S)2, NZM3, N(S)3, NZM4, N(S)4: vertical and 90° in all directions

Direction of incoming supply
  as required
Degree of protection

Device
  In the operating controls area: IP20 (basic degree of protection)
Enclosures
  With insulating surround: IP40
With door coupling rotary handle: IP66
Terminations
  Tunnel terminal: IP10
Phase isolator and strip terminal: IP00
Other technical data (sheet catalogue)
  >Weight
>Temperature dependency, Derating
>Effective power loss
Circuit-breakers
Rated current = rated uninterrupted current
In = IuA125
Rated surge voltage invariability
Uimp
Main contacts
 V8000
Auxiliary contacts
 V6000
Rated operational voltage
UeV AC690



1) Details apply for 3 pole system protection circuit-breaker with thermomagnetic release NZMN(H)1(2)(3)-A... to 500 A.

For rated operating voltage switching via 3 contacts:

DC correction factor for instantaneous release response value: NZM1: 1.25, NZM2: 1.35, NZM3: 1.45

Set value for Ii at DC = set value Ii AC/correction factor DC

Switching of one pole via two series contacts Switching of one pole via three series contacts
 >  >
Overvoltage category/pollution degree
  III/3
Rated insulation voltage
UiV1000
Use in unearthed supply systems
 V>
>
>
Dimensions
>
>
CAD data
>Product-specific CAD data
>3D Preview

Datasheet - PDF
