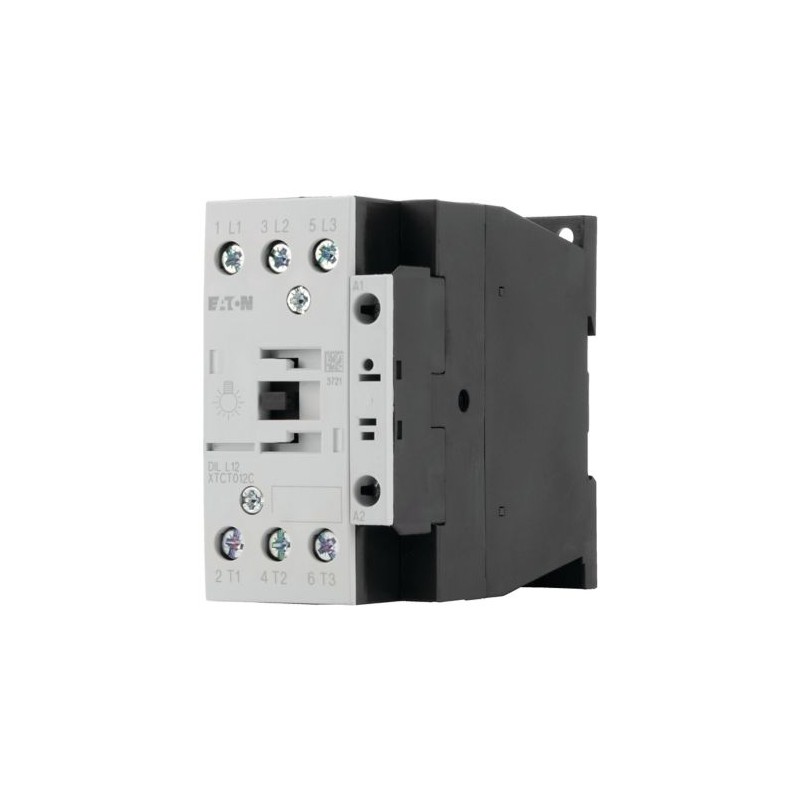

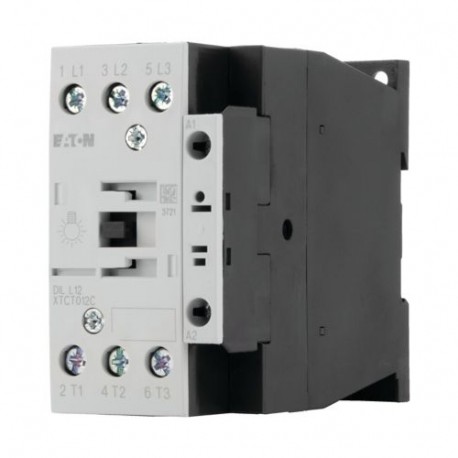

DILL12(24V50HZ) 104401 XTPAXSR24V50H EATON ELECTRIC Contactor para Lámparas Conexión a tornillo 3 polos 12A .. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

DILL12(24V50HZ) 104401 XTPAXSR24V50H EATON ELECTRIC Contactor para Lámparas Conexión a tornillo 3 polos 12A ..

DILL12(24V50HZ)

104401

XTPAXSR24V50H

EATON-MOELLER

Contactor para Lámparas; Conexión a tornillo; 3 polos; 12A; 24 V 50 Hz

Contactor de carga para lámpara DILL de la serie Moeller® de Eaton, 24 V 50 Hz, 220 V 230 V: 12 A, Contactores para sistemas de iluminación

Más detalles


Interruptores de baja tensión > Contactor de potencia para conmutar la alimentación de CA

Contactores hasta 170A

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $60.63
Precio unitario: $60.63

Cantidad Precio
1+$60.63
2+$52.57
3+$48.58
4+$46.49
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Serie Eaton Moeller® DILL Contactor para carga de lámparas
N.º de catálogo
104401
EAN
4015081041787
Longitud/profundidad de producto
97 mm
Altura del producto
85 mm
Anchura del producto
45 mm
Peso del producto
0.426 kg
Certificación(es)
CE
CSA Class No.: 3211-04
UL File No.: E29096
CSA File No.: 012528
IEC/EN 60947
UL 60947-4-1
UL Category Control No.: NLDX
UL
VDE 0660
CSA-C22.2 No. 60947-4-1-14
CSA
IEC/EN 60947-4-1
Código de modelo
DILL12(24V50HZ)

Product specifications

Número de polos
Tripolar
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de temperatura para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
Frecuencia de maniobra
60 operaciones mecánicas/h (Accionamiento AC)
60 Operaciones eléctricas/h
Grado de contaminación
3
Resistencia climática
Calor húmedo, constante, según IEC 60068-2-78
Calor húmedo, cíclico, según IEC 60068-2-30
Tensión asignada soportada al impulso (Uimp)
8.000 V AC
Categoría de uso
AC-1: Cargas no inductivas o ligeramente inductivas, hornos de resistencia
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento - mín.
-25 °C
Temperatura ambiente de funcionamiento (cerrada) - máx.
40 °C
Temperatura ambiente de funcionamiento (cerrada) - mín.
25 °C
Temperatura ambiente de almacenamiento - máx.
80 °C
Temperatura ambiente de almacenamiento - mín.
40 °C
Disipación térmica del equipo, dependiente de la corriente Pvid
1.2 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
0.4 W
Aplicación
Contactores para sistemas de iluminación
Categoría del producto
Contactores para iluminación DILL
Tipo de conexión eléctrica del circuito principal
Conexión de tornillo
Tipo de tensión
AC
Grado de protección
IP00
Número de contactos auxiliares (contactos de apertura)
0
Número de contactos auxiliares (contactos normalmente abiertos)
0
Número de contactos (contactos de apertura) como contacto principal
0
Número de contactos principales (contactos normalmente abiertos)
3
Capacidad de compensación admisible
470 µF
Capacidad nominal de interrupción a 380/400 V
170 A
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - máx.
24 V
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - mín.
24 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - máx.
0 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - mín.
0 V
Tensión a la caída
Accionamiento AC: 0.6 - 0.3 x UC, Accionamiento AC
Categoría de sobretensión
III
Factor de utilización
100%
Emisión de interferencias
Según EN 60947-1
Inmunidad a interferencias
Según EN 60947-1
Vida útil, mecánica
1.000.000 Operaciones (Accionamiento por corriente alterna)
Tensión a la llamada
0,7 - 1.15 V AC x Us
0,8 - 1,1 V AC x Uc
0,7 - 1.15 V DC x Us
Potencia absorbida, llamada, 50 Hz
52 VA, bobina bi-frecuencia en estado frío y 1,0 x Us, a 50 Hz
Potencia absorbida, llamada, 60 Hz
67 VA, bobina bi-frecuencia en estado frío y 1,0 x Us, a 60 Hz
Potencia absorbida, retención, 50 Hz
2,1 W, bobina bi-frecuencia en estado frío y 1,0 x Us, a 50 Hz
7.1 VA, bobina bi-frecuencia en estado frío y 1,0 x Us, a 50 Hz
Potencia absorbida, retención, 60 Hz
2.1 W, bobina bi-frecuencia en estado frío y 1,0 x Us, a 60 Hz
8.7 VA, bobina bi-frecuencia en estado frío y 1,0 x Us, a 60 Hz
Corriente asignada de empleo (le)
12 A a AC-1, 220 V 230 V
12 A (Lámparas de alta presión de vapor de mercurio)
12 A (Lámparas de halogenuros metálicos)
7,5 A (Lámpara de vapor de sodio de baja presión)
14 A (bombillas de filamento)
12 A  (Dispositivos electrónicos de entrada)
12 A (Lámparas mixtas de mercurio)
14 A at AC-3,220/230 V
12 A a AC-1, 380 V 400 V
12 A (Lámparas de sodio de alta presión)
20 A (Circuito convencional de arranque por reactancia)
20 A (carga de lámpara fluorescente - circuito dúo)
Vida útil, eléctrica
10.000 Operaciones
Resistencia a impactos
6,9 g, Contacto auxiliar NO, Mecánico, según IEC/EN 60068-2-27, Choque semisinusoidal 10 ms
Poder de corte (contactos principales, uso general)
24 A, nominal máxima del motor (UL/CSA)
Tensión de alimentación de control nominal (Us) en DC - máx.
0 V
Tensión de alimentación de control nominal (Us) en DC - mín.
0 V
Tensión asignada de aislamiento (Ui)
690 V
Poder asignado de cierre (cos phi según IEC/EN 60947)
238 A
Corriente asignada de empleo (Ie) en AC-1, 380 V, 400 V, 415 V
12 A
Corriente asignada de empleo (Ie) en AC-3, 380 V, 400 V, 415 V
0 A
Corriente asignada de empleo (Ie) en AC-4, 400 V
0 A
Corriente asignada de empleo para disipación térmica específica (Entrada)
14 A
Potencia asignada de empleo en AC-3, 380/400 V, 50 Hz
0 kW
Potencia asignada de empleo en AC-4, 380/400 V, 50 Hz
0 kW
Potencia asignada de empleo (NEMA)
0 kW
Tensión asignada de empleo (Ue) en AC - máx.
690 V
Resistencia por polo
2.65 mΩ
Disipación térmica estática, no dependiente de la corriente Pvs
2.1 W
Tiempo conmutación (acc. por AC, cierre contactos, retardo de cierre) - máx.
22 ms
Tiempo de conmutación (acc. por AC, cierre contactos, retardo cierre) - mín.
16 ms
Tiempo conmutación (acc. por AC, cierre contactos, retardo de apertura) - máx.
14 ms
Tiempo de conmutación (acc. por AC, cierre contactos, retardo apertura) - mín.
8 ms
Corriente de cortocircuito nominal (clasificación básica)
5 kA, SCCR (UL/CSA)
125 A, máx. Fusible, SCCR (UL/CSA)
125 A, máx. CB, SCCR (UL/CSA)
Corriente nominal de cortocircuito (fallo alto a 480 V)
70 A, Clase J, máx. Fusible, SCCR (UL/CSA)
100 kA, Fusible, SCCR (UL/CSA)
22 kA, CB, SCCR (UL/CSA)
32 A, máx. CB, SCCR (UL/CSA)
Corriente nominal de cortocircuito (fallo alto a 600 V)
70 A, Clase J, máx. Fusible, SCCR (UL/CSA)
22 kA, CB, SCCR (UL/CSA)
100 kA, Fusible, SCCR (UL/CSA)
32 A, máx. CB, SCCR (UL/CSA)
Protección nominal contra cortocircuitos (coordinación tipo 2) a 400 V
63 A gG/gL
Clasificación con fines especiales de las lámparas incandescentes de tungsteno
24 A, 480 V 60 Hz trifásico, 277 V 60 Hz monofásico, (UL / CSA)
24 A, 600 V 60 Hz trifásico, 347 V 60 Hz monofásico, (UL / CSA)
Corriente térmica convencional Ith a 40 °C (3 polos, abiertos)
27 A
Corriente térmica convencional Ith a 60 °C (3 polos, abiertos)
24 A
Tensión de accionamiento
24 V 50 Hz
Altitud
Máx. 2.000 m
Tensión de servicio AC a 50 Hz - Mín.
230 V
Tensión de servicio AC a 50 Hz - Máx.
400 V
Tensión de servicio AC a 60 Hz - Mín.
230 V
Tensión de servicio AC a 60 Hz - Máx.
400 V

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
DILL12(24V50HZ) XTPAXSR24V50H 104401 ES_104401.pdf 819 Kbytes DILL12(24V50HZ) XTPAXSR24V50H 104401 ES_104401.pdf
