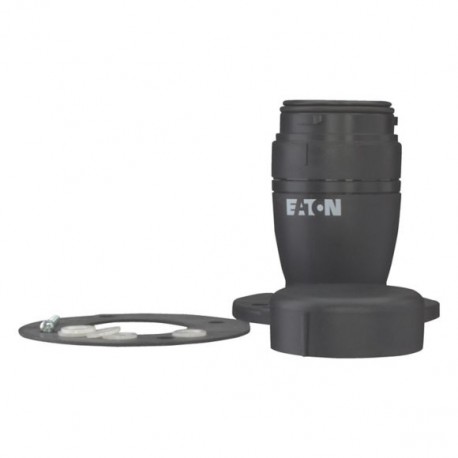

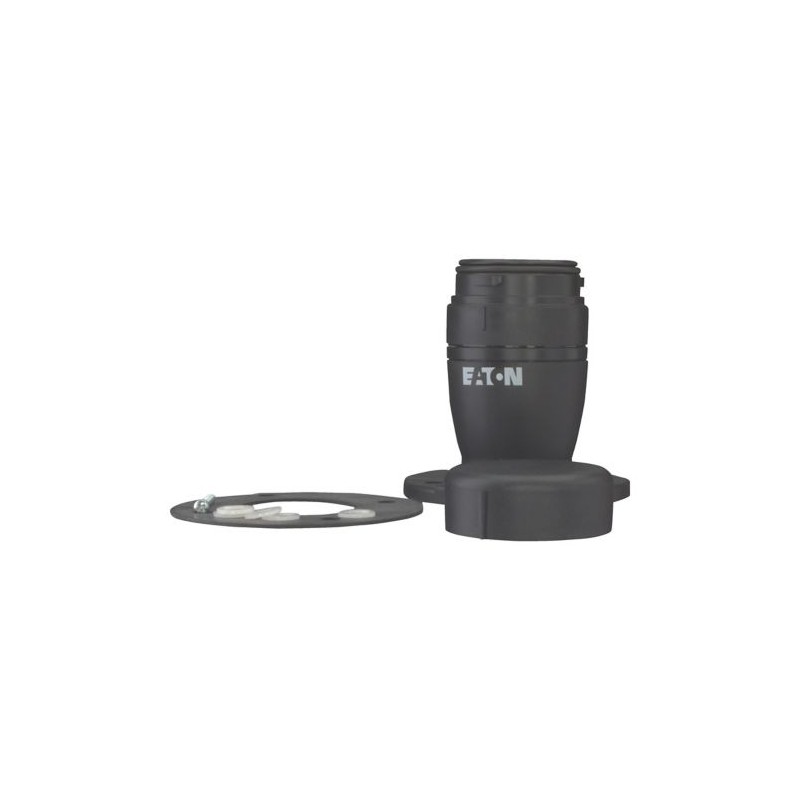

Módulo de Base;agujeros de fijación externa
Módulo de Base, de Color negro, gama de Producto: SL señal de torres, técnica de Conexión: Empuje en las terminales, tipo de Montaje: para el montaje horizontal, Equipado con: Base con agujeros de fijación externa, incluyendo la cubierta, el Número de módulos: max. 5 módulos, Para uso con: SL4-L-..., SL4-BL-..., SL4-FL-..., SL4-AP-..., Conexión SmartWire-DT: no, de las Normas: IEC/EN 60947-5-1, IEC grado de protección: IP66, IEC/EN 60529, tipo de Protección UL: Tipo 4, 4X, 13
Programa de entrega
Gama de productos
SL señal de las torres
La función básica de
Módulo de Base
Técnica de conexión
Empuje en las terminales
Tipo de montaje
para el montaje horizontal
Equipado con
Base con agujeros de fijación externa
funda incluida
Número de módulos
max. 5 módulos
Para el uso con
SL4-L-...
SL4-BL-...
SL4-FL-...
SL4-AP-...
Datos técnicos
Climáticas de corrección
El calor húmedo, cíclico, IEC 60068-2-30
Posición de montaje
Como se requiere
Mecánica de resistencia a los golpes
> 15
de acuerdo con IEC 60068-2-27
Duración de la descarga, 11 ms
Sinusoidal g
IEC grado de protección
IP66
IEC/EN 60529
Tipo de protección UL
Tipo 4, 4X, 13
Temperatura ambiente
-30 - +60 °C
Número de elementos de señal
Max. 5 con base estándar
Max. 10 con base de montaje para el montaje en ambos lados
Capacidad del TerminalSólida o flexible conductor
0.2 - 1.5 mmDos
Capacidad del TerminalSólido o conductor flexible, con virola
0,25 - 1,5 mmDos
Capacidad del TerminalFlexible con el casquillo con collar de plástico
0.25 - 0.75 mmDos
Capacidad del Terminal
AWG 24 AWG 16
Nominal soportada de impulso de voltaje [Uimp]
4000 V AC
Tensión nominal de aislamiento [Uyo]
250 V
Categoría de sobretensión/grado de contaminación
III/3
Rango de tensión de
24 V AC/DC ± 10 %
110/120 V AC ± 10 %
230/240 V AC ± 10 %
La verificación del diseño según la norma IEC/EN 61439
Temperatura ambiente de operación min.
-30 °C
Ambiente de funcionamiento temperatura máx.
+60 °C
Datos técnicos ETIM 7.0
De baja tensión de componentes industriales (EG000017) / módulo de Conexión para la señal de la torre (EC001152)
Ingeniería eléctrica, automatización, control de procesos, ingeniería Bajo voltaje interruptor de la tecnología / Comando y dispositivo de alarma de Señal / elemento de la columna, módulo de conexión (
[email protected] [AKF050014])
Tipo de conexión del circuito auxiliar
La abrazadera de la primavera de conexión
Tubo de montaje posible
No
Soporte de montaje posible
Sí
El montaje en el suelo posible
Sí
Adecuado para la interfaz
No
Aprobaciones
Normas De Producto
IEC/EN 60947-5-1; UL 508; CSA-C22.2 Nº 14-10; CSA-C22.2 Nº 94-91; marcado CE
UL Categoría de Control No.
NKCR
Archivo CSA No.
UL informe se aplica tanto a los EE.UU. y Canadá
América Del Norte Certificación
En la lista UL, certificado por UL para uso en Canadá
Grado de Protección
UL Tipo 4, 4X, 13
