> EATON - MOELLER series>Contactores hasta 170A>SDAINLM30(RDC24) 100419 XTSD030C10TD ELECTRIC Combinación de contactores Estrella/Triángulo Conexión a..
Anterior producto Siguiente producto

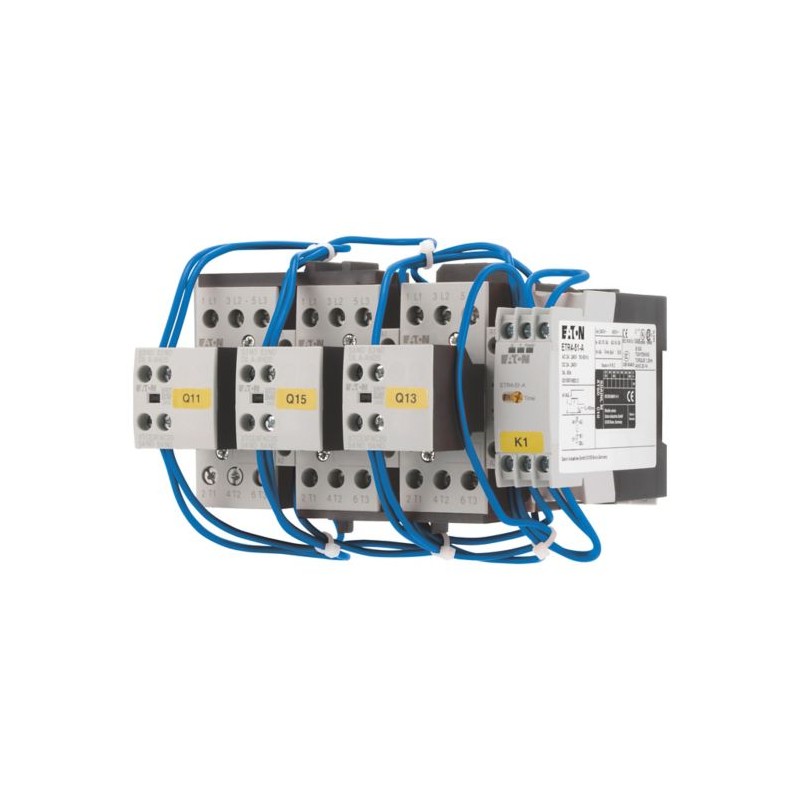

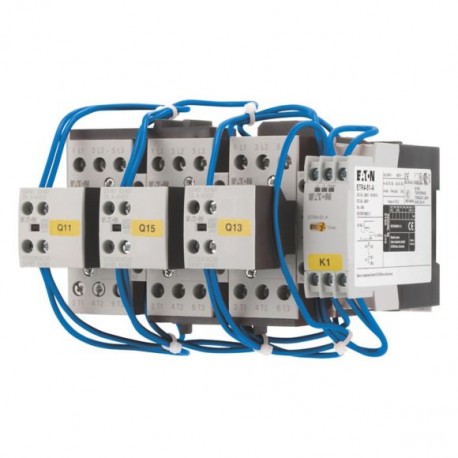

SDAINLM30(RDC24) 100419 XTSD030C10TD EATON ELECTRIC Combinación de contactores Estrella/Triángulo Conexión a.. Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

SDAINLM30(RDC24) 100419 XTSD030C10TD EATON ELECTRIC Combinación de contactores Estrella/Triángulo Conexión a..

SDAINLM30(RDC24)

100419

XTSD030C10TD

EATON-MOELLER

Combinación de contactores Estrella/Triángulo; Conexión a tornillo; 15 kW; 400 V; AC-3; RDC24

Combinación de contactores Estrella/Triángulo Conexión a tornillo 15

Combinación de contactores estrella/triángulo SDAINL de la serie Moeller® de Eaton, 380 V 400 V: 15 kW, 24 V DC, funcionamiento con DC

Más detalles


Interruptores de baja tensión > Combinación de contactores

Contactores hasta 170A

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de EATON-MOELLER

Precio total: $359.41
Precio unitario: $359.41

Cantidad Precio
1+$359.41
2+$357.46
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Comprados juntos habitualmente

▲

Más Información

▲


Especificaciones generales

Nombre del producto
Serie Eaton Moeller® SDAINL Combinación de contactores
N.º de catálogo
100419
EAN
4015081003969
Longitud/profundidad de producto
138 mm
Altura del producto
95 mm
Anchura del producto
158 mm
Peso del producto
1.93 kg
Certificación(es)
CE
Notas del catálogo
Contactos según EN 50012
Código de modelo
SDAINLM30(RDC24)

Product specifications

Tipo de conexión eléctrica para el circuito de corriente auxiliar y de control
Terminales de tornillo
10.10 Aumento de la temperatura
El cuadrista es responsable del cálculo del aumento de la temperatura. Eaton proporcionará datos de disipación de temperatura para los dispositivos.
10.11 Resistencia a los cortocircuitos
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.12 Compatibilidad electromagnética
Es responsabilidad del cuadrista. Deben tenerse en cuenta las especificaciones de la aparamenta.
10.13 Función mecánica
El dispositivo cumple con los requisitos, siempre que se respete la información del folleto de instrucciones (IL).
10.2.2 Resistencia a la corrosión
Cumple con los requisitos de la norma del producto.
10.2.3.1 Verificación de la estabilidad térmica de los armarios
Cumple con los requisitos de la norma del producto.
10.2.3.2 Verific. resistencia materiales aislantes en condic. de calor normales
Cumple con los requisitos de la norma del producto.
10.2.3.3. Res. mat. aisl. al calor excesivo/fuego por efecto el. interno
Cumple con los requisitos de la norma del producto.
10.2.4 Resistencia a radiación ultravioleta (UV)
Cumple con los requisitos de la norma del producto.
10.2.5 Elevación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.6 Impacto mecánico
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.2.7 Inscripciones
Cumple con los requisitos de la norma del producto.
10.3 Grado de protección de montajes
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.4 Distancias de efluvio y holguras
Cumple con los requisitos de la norma del producto.
10.5 Protección contra descargas eléctricas
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.6 Incorporación de dispositivos y componentes de conmutación
No aplica, puesto que es necesario evaluar toda la aparamenta.
10.7 Conexiones y circuitos eléctricos internos
Es responsabilidad del cuadrista.
10.8 Conexiones de conductores externos
Es responsabilidad del cuadrista.
10.9.2 Resistencia eléctrica de frecuencia de alimentación
Es responsabilidad del cuadrista.
10.9.3 Tensión de impulso soportada
Es responsabilidad del cuadrista.
10.9.4 Pruebas de armarios hechos de material aislante
Es responsabilidad del cuadrista.
Utilizado con
ETR4-51
Categoría de uso
AC-3: motores AC de inducción: arranque, apagado durante el funcionamiento
Conexión
Terminales de tornillo
Temperatura ambiente de funcionamiento - máx.
60 °C
Temperatura ambiente de funcionamiento - mín.
-25 °C
Disipación térmica del equipo, dependiente de la corriente Pvid
6.3 W
Capacidad de disipación térmica Pdiss
0 W
Disipación térmica por polo, en función de la corriente Pvid
2.1 W
Aplicación
Arranque de motor estrella-triángulo para combinaciones de contactores
Categoría del producto
Combinaciones de contactores
Tipo de conexión eléctrica del circuito principal
Conexión de tornillo
Tipo de tensión
CC
Grado de protección
IP00
NEMA otros
Número de contactos auxiliares (contactos de apertura)
0
Número de contactos auxiliares (contactos normalmente abiertos)
3
Número de contactos (contactos de apertura) como contacto principal
0
Número de contactos principales (contactos normalmente abiertos)
9
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - máx.
0 V
Tensión de alimentación de control nominal (Us) en AC, 50 Hz - mín.
0 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - máx.
0 V
Tensión de alimentación de control nominal (Us) en AC, 60 Hz - mín.
0 V
Factor de utilización
100%
Tiempo de conmutación
20 s, máx.
Funciones
Contactor estrella-triángulo
Tensión de alimentación de control nominal (Us) en DC - máx.
24 V
Tensión de alimentación de control nominal (Us) en DC - mín.
24 V
Corriente asignada de empleo (Ie) en AC-1, 380 V, 400 V, 415 V
30 A
Corriente asignada de empleo (Ie) en AC-3, 380 V, 400 V, 415 V
30 A
Corriente asignada de empleo para disipación térmica específica (Entrada)
30 A
Potencia asignada de empleo en AC-3, 380/400 V, 50 Hz
15 kW
Potencia asignada de empleo (NEMA)
0 kW
Disipación térmica estática, no dependiente de la corriente Pvs
3.7 W
Apto para
También motores con clase de eficiencia IE3
Potencia asignada de empleo en AC-3, 500 V, 50 Hz
18.5 kW
Potencia asignada de empleo en AC-3, 690 V, 50 Hz
18.5 kW
Tensión de accionamiento
24 V DC
Número de contactos auxiliares (contactos de apertura)
0
Número de contactos auxiliares (contactos conmutados)
0
Tipo de voltaje de tensión de servicio
AC
Tensión de servicio AC a 50 Hz - Mín.
24 V
Tensión de servicio AC a 50 Hz - Máx.
690 V
Tensión de servicio AC a 60 Hz - Mín.
24 V
Tensión de servicio AC a 60 Hz - Máx.
690 V
Tensión de servicio DC - Mín.
0 V
Tensión de servicio DC - Máx.
0 V

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF CATALOGO EATON CONTROL Y AUTOMATIZACION ES.pdf 9 Mbytes
SDAINLM30(RDC24) XTSD030C10TD 100419 DE_278061.pdf 805 Kbytes SDAINLM30(RDC24) XTSD030C10TD 100419 DE_278061.pdf
