> ABB>Guardamotores > Mx116 y Mx132 >MS116- 0,16 1SAM250000R1001 ABB MS116-0.16 GUARDAMOTOR REG.0,1-0,16A
Anterior producto Siguiente producto

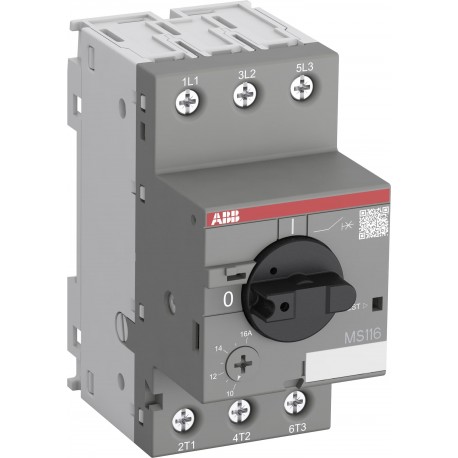

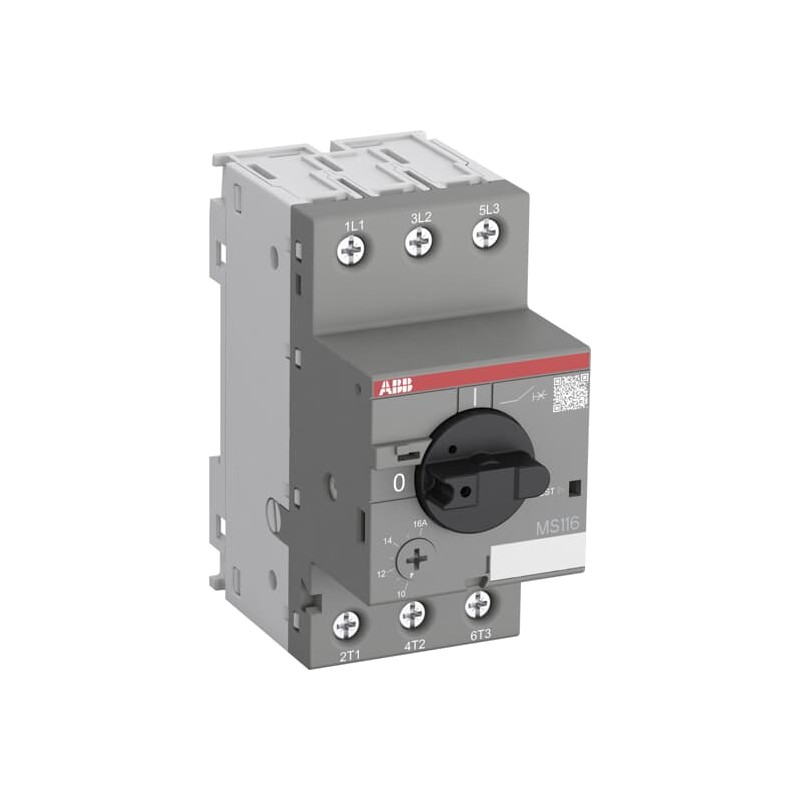

MS116- 0,16 1SAM250000R1001 ABB MS116-0.16 GUARDAMOTOR REG.0,1-0,16A Ver más grande
Las imágenes son sólo a título ilustrativo. Por favor, revise la ficha técnica.

MS116- 0,16 1SAM250000R1001 ABB MS116-0.16 GUARDAMOTOR REG.0,1-0,16A

1SAM250000R1001

ABB

MS116-0.16 GUARDAMOTOR REG.0,1-0,16A

Más detalles


Interruptores de baja tensión > Disyuntor de protección del motor

Guardamotores > Guardamotores Mx116 y Mx132

* Producto nuevo en su embalaje original con todas las garantías y certificaciones de ABB

Precio total: $62.39
Precio unitario: $62.39

Cantidad Precio
1+$62.39
2+$56.85
3+$53.41
4+$53.41
*Este precio es por unidad y muestra el valor neto (no incluye impuestos indirectos si son aplicables).

Si nuestro precio no es el mejor solicítenos presupuesto Solicitar presupuesto

Más vendidos

▲

Comprados juntos habitualmente

▲

Más Información

▲


El MS116-0.16 manual motor de arranque es un compacto de 45 mm de ancho dispositivos con una corriente de operación nominal de la Ie = 0,16 A. Este dispositivo es usado manualmente el interruptor de encendido y apagado de los motores y a los protegen de forma fiable y sin la necesidad de un fusible de cortocircuitos, sobrecarga y fallas de fase. El manual de arranque del motor ofrece un servicio nominal de corte en cortocircuito capacidad de Ics = 50 kA a 400 VAC y la clase de disparo 10A. Otras características son el construir-en función de desconexión, compensación de temperatura, de disparo libre y mecanismo de rotación de la manija con una clara posición del interruptor de indicación. El manual de arranque del motor es adecuado para tres y aplicaciones monofásicas. Contactos auxiliares, contactos de señalización, los disparadores de mínima tensión, derivación de viajes, 3-fase de barras de bus, de energía en la alimentación de los bloques y de los dispositivos de bloqueo para la protección contra cambios no autorizados están disponibles como accesorio.

El pedido

  • EAN:
    4013614320248
  • Cantidad De Orden Mínima:
    1 pieza
  • Arancel De Aduanas Número:
    85362010

Dimensiones

  • Neto Del Producto Anchura:
    45mm
  • Neto Del Producto De La Altura:
    90mm
  • Producto De La Profundidad De La Red:
    85.6mm
  • Peso Neto Del Producto:
    0.225kg

Información Del Envase

  • Paquete De Nivel 1 Unidades:
    1 pieza
  • Paquete De Nivel 1 De Ancho De:
    92 mm
  • Paquete De Nivel 1 Altura:
    50 mm
  • Paquete De Nivel 1 Longitud:
    95 mm
  • Paquete De Nivel 1 Peso Bruto:
    0,24 kg
  • Nivel De Paquete De 2 Unidades:
    40 pieza
  • Paquete De Nivel 2 De Ancho:
    280 mm
  • Paquete De Nivel 2 Altura:
    210 mm
  • Paquete De Nivel 2 Duración:
    395 mm
  • Paquete De Nivel 2 Peso Bruto:
    9.986 kg
  • Paquete de Nivel 2 EAN:
    4013614408618

Ambiental

  • Temperatura Del Aire Ambiente:
    Alrededor de la Carcasa 0 ... +40 °C
    Operación -25 ... +70 °C
    Operación Compensada -25 ... +55 °C
    De Almacenamiento -50 ... +80 °C
  • Temperatura Del Aire Ambiente De Compensación:
    Sí
  • Altitud Máxima De Funcionamiento Admisible:
    2000 m
  • Resistencia a los Golpes acc. IEC 60068-2-27:
    11 ms de Pulso 25g
  • Resistencia a las Vibraciones acc. IEC 60068-2-6:
    5g / 3 ... 150 Hz
  • RoHS Estado:
    Siguientes de la UE de la Directiva 2002/95/CE del consejo, de 18 de agosto de 2005 y enmienda

Técnicos de la UL/CSA

  • La máxima Tensión de Funcionamiento UL/CSA:
    Circuito principal De 600 V AC
  • Clasificación UL/CSA:
    0.16 a
  • El Uso General de Clasificación de UL/CSA:
    (600 V AC) 0.16 UN
  • La conexión de la Capacidad del Circuito Principal UL/CSA:
    Flexible de 1/2x 16 ... 12 AWG
    Cadena 1/2x 16 ... 12 AWG
  • Par de apriete UL/CSA:
    Circuito principal 10 in·lb

Información Adicional

  • Tipo De Actuador:
    Manilla Giratoria
  • La Conexión De La Capacidad Del Circuito Principal:
    Flexible con el Casquillo 1/2x de 0,75 ... 2,5 mm2
    Flexible con Aislamiento de la Virola 1/2x de 0,75 ... 2,5 mm2
    Flexible de 1/2x de 0,75 ... 2,5 mm2
    Rígido de 1/2x 1 ... 4 mm2
  • Libre convencional Térmica del aire de Corriente (Ith):
    Circuito Principal 0.16 A
  • Grado de Protección:
    IP20
  • Eléctrica Durabilidad:
    100000 ciclo
  • El IIT de Estado de la Publicación:
    Nivel 0 - Información habilitado
  • La Durabilidad Mecánica:
    100000 ciclo
  • Montaje en Carril DIN:
    TH35-15 (35 x 15 mm Riel de Montaje) acc. IEC 60715
    TH35-7,5 (en 35 x 7,5 mm Riel de Montaje) acc. IEC 60715
  • Posición De Montaje:
    La posición 1 a la 6
  • Número de Polos:
    3
  • Número de Polos Protegidos:
    3
  • Grado De Contaminación:
    3
  • La Pérdida De Potencia:
    en las Condiciones de Operación nominales por Polo El 0,7 1,7 W ...
  • Producto Principal Tipo:
    MS116
  • Nombre De Producto:
    Manual Del Motor De Arranque
  • Corriente Nominal (In):
    0.16 a
  • Frecuencia nominal (f):
    Circuito Principal 50 Hz
    Circuito Principal 60 Hz
  • Nominal Soportada De Impulso De Tensión (Uimp):
    Circuito principal de 6 kV
  • Nominal Instantáneo De La Corriente De Corto Circuito De Ajuste (Iyo):
    2 Un
  • Tensión Nominal De Aislamiento (Uyo):
    690 V
  • Corriente De Operación Nominal (Ie):
    0.16 a
  • Corriente de operación nominal AC-3 (Ie):
    0.16 a
  • De operación nominal de Alimentación AC-3 (Pe):
    (400 V) Tres de la Fase de 0,03 kW
  • Tensión Nominal:
    Circuito principal 690 V AC
  • De Servicio Nominal De Corte En Cortocircuito Capacidad (Ics):
    (230 V AC) 50 kA
    (400 V AC) 50 kA
    (440 V CA) 30 kA
    (500 V AC) 30 kA
    (690 V AC) 30 kA
  • De Servicio nominal de corte en cortocircuito de la Capacidad, en % de la Uci (Ics):
    100 %
  • Nominal Máxima De Cortocircuito Capacidad De Ruptura (Icu):
    (230 V AC) 50 kA
    (400 V AC) 50 kA
    (440 V CA) 30 kA
    (500 V AC) 30 kA
    (690 V AC) 30 kA
  • Nominal De Corriente Ininterrumpida (Iu):
    0.16 a
  • Se Recomienda El Controlador De Tornillo:
    Pozidriv 2
  • RoHS Fecha:
    0276
  • Gama De Configuración:
    0.1 ... 0.16 a
  • Normas:
    IEC/EN 60947-1
    IEC/EN 60947-2
    IEC/EN 60947-4-1
    UL 60947-1
    UL 60947-4-1
  • Tipo De Terminal:
    Terminales De Tornillo
  • Par De Apriete:
    Circuito principal 0.8 ... 1.2 N·m
  • Extracción De Alambre De Longitud:
    Circuito principal de 9 mm

Certificados y Declaraciones (Número de Documento)

Clasificaciones

  • eClass:
    7.0 27370401
  • E-nummer:
    3111930
  • ETIM 4:
    EC000074 - Motor circuito de protección con interruptor de
  • ETIM 5:
    EC000074 - Motor circuito de protección con interruptor de
  • Objeto Código De Clasificación:
    F
  • UNSPSC:
    39121521

Datasheet - PDF

▲
Título: Tamaño: Tipo:
PDF SECCIÓN 5 ELEMENTOS DE MANDO Y PROTECCIÓN.pdf 28 Mbytes
MS116-0.16 GUARDAMOTOR REG.0,1-0,16A - ABB - MS116- 0,16 - 1SAM250000R1001 101 Kbytes MS116-0.16 GUARDAMOTOR REG.0,1-0,16A - ABB - MS116- 0,16 - 1SAM250000R1001
MS116- 0,16 1SAM250000R1001 ABB MS116-0.16 GUARDAMOTOR REG.0,1-0,16A 67 Kbytes MS116-0.16 GUARDAMOTOR REG.0,1-0,16A - ABB - MS116- 0,16 - 1SAM250000R1001
