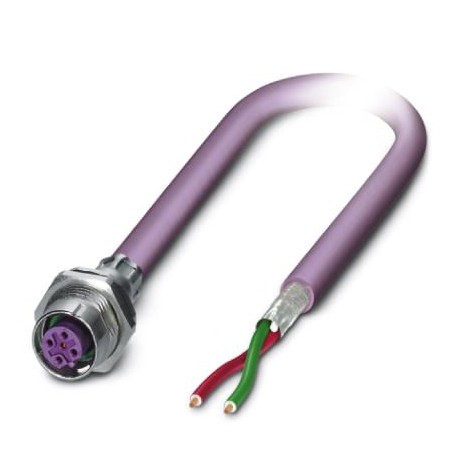

SACCBP-M12FSB-2CON-M16/1,0-910 1534397 PHOENIX CONTACT Bus-System-Einbaubuchse, PROFIBUS, 2-polig, M12, gesc.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SACCBP-M12FSB-2CON-M16/1,0-910 1534397 PHOENIX CONTACT Bus-System-Einbaubuchse, PROFIBUS, 2-polig, M12, gesc..

SACCBP-M12FSB-2CON-M16/1,0-910

1534397

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Bus-System-Einbaubuchse, PROFIBUS, 2-polig, M12, geschirmt, B-kodiert, Hinterwand-/Schraubmontage mit M16-Gewinde, mit 1 m Buskabel, 2x 0,25 mm²

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Data plug connectors – PLUSCON data. Cabling - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$32.86
7+$29.78
14+$29.05
21+$28.69
28+$28.48
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Kabellänge1 m

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 85 °C (Stecker/Buchse)
SchutzartIP67

Allgemein

HinweisDie angegebenen elektrischen und mechanischen Daten setzen ein korrekt verriegeltes und montiertes Steckverbinderpaar voraus. Ist der Steckverbinder unverriegelt und besteht die Gefahr von Verschmutzung, so ist der Steckverbinder durch eine Schutzkappe >IP54 zu verschließen. Einflüsse durch Litzen, Leitungen oder Leiterplattenmontage sind zusätzlich zu berücksichtigen.
Bemessungsstrom bei 40 °C4 A
Bemessungsspannung60 V
Bemessungsstoßspannung1,5 kV
Polzahl2
Isolationswiderstand≥ 100 MΩ
KodierungB - invers
Normen/BestimmungenM12-Steckverbinder IEC 61076-2-101
StatusanzeigeNein
ÜberspannungskategorieII
Verschmutzungsgrad3
Prüfspannung2500 V
Steckzyklen> 100

Material

Brennbarkeitsklasse nach UL 94V0
Material KontaktCuZn
Material KontaktoberflächeNi/Au
Material KontaktträgerPA 66
Material RändelMessing, vernickelt
Material DichtungFKM

Leitung

KabeltypPROFIBUS
Kabeltyp (Kurzzeichen)910
UL AWM Style21198 (80 °C / 300 V)
Kabelaufbau1x2xAWG24/19
Leiterquerschnitt2x 0,25 mm² (Signalleitung)
AWG Signalleitung24
Leiteraufbau Signalleitung19x 0,13 mm
Aderdurchmesser inkl. Isolierung2,55 mm ±0,07 mm
Aderfarbenrot, grün
Gesamtverseilung2 Adern mit 2 Füllern zur Seele
SchirmungKunststoffkaschierte Alu-Folie, Geflecht aus verzinnten Kupferdrähten
Optische Schirmbedeckung85 %
Außenmantel, Farbeviolett RAL 4001
Kabelaußendurchmesser D7,8 mm ±0,2 mm
Kleinster Biegeradius, fest verlegt40 mm
Kleinster Biegeradius, beweglich verlegt65 mm
Anzahl der Biegezyklen4000000
Biegeradius65 mm
Verfahrweg4,5 m
Verfahrgeschwindigkeit3 m/s
Beschleunigung3 m/s²
Anzahl der Biegezyklen5000000
Biegeradius80 mm
Verfahrweg4,5 m
Verfahrgeschwindigkeit3 m/s
Beschleunigung3 m/s²
Außenmantel, MaterialPUR
Material FüllerPP
Material AderisolationFoam-Skin PP
Material Leiterverzinnte Cu-Litze
Isolationswiderstand≥ 5 GΩ*km
Leiterwiderstand≤ 78,6 Ω/km
Leitungs-Kapazitätnom. 30 pF/m
Wellenwiderstand150 Ω ±10 % (3 MHz ... 20 MHz)
Wellendämpfung≤ 0,049 dB/m (bei 16 MHz)
Nennspannung Leitung30 V
Prüfspannung Ader/Ader1500 V (50 Hz, 1 min.)
Prüfspannung Ader/Schirm1500 V (50 Hz, 1 min.)
FlammwidrigkeitUL 1581, Sec. 1060 (FT-1)
IEC 60332-1-2
Halogenfreiheitnach DIN VDE 0472 Teil 815
nach IEC 60754-1
Sonstige Beständigkeitadhäsionsarm
Umgebungstemperatur (Betrieb)-40 °C ... 80 °C (Kabel, feste Verlegung)
-30 °C ... 80 °C (Kabel, bewegliche Verlegung)
≤ 70 °C (Kabel, Schleppketteneinsatz)
