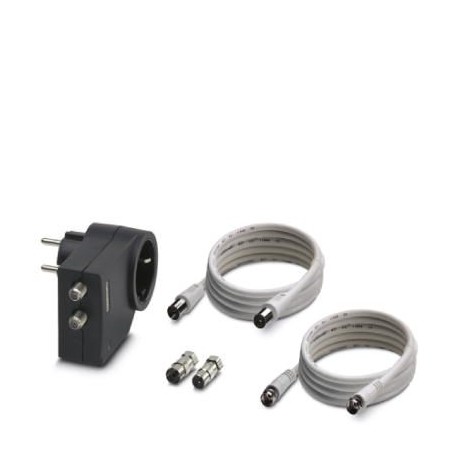

MNT-TV-SAT B/F 2882307 PHOENIX CONTACT Überspannungsschutzgerät Typ 3
MNT-TV-SAT B/F
2882307
PHOENIX_CONTACT
Überspannungsschutzgerät Typ 3
Trabtech (TT)
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2882307 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | K1 - Überspannungsschutz |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 75 (C-4-2017) |
| GTIN | 4046356073493 |
| Gewicht pro Stück (exklusive Verpackung) | 312,100 g |
| Gewicht pro Stück (inklusive Verpackung) | 312,900 g |
| Zolltarifnummer | 85363010 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 75 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 75 °C |
Allgemein
| Material Gehäuse | PA 6 |
|---|---|
| Brennbarkeitsklasse nach UL 94 | V-0 |
| Farbe | tiefschwarz RAL 9005 |
| Ländertypisch verwendbar in | B, F, CZ, SVK, PL |
| Montageart | Stecken in Netzsteckdose |
| Bauform | Zwischenstecker |
| Wirkungsrichtung | L/N-PE & Signal Line-Shield-Earth Ground |
Schutzschaltung Stromversorgung
| EN Type | T3 |
|---|---|
| Nennspannung UN | 230 V AC |
| Ableiter-Bemessungsspannung UC(L-N) | 275 V AC |
| Ableiter-Bemessungsspannung UC(L-PE) | 360 V AC |
| Ableiter-Bemessungsspannung UC(N-PE) | 360 V AC |
| Nennfrequenz fN | 50 Hz (60 Hz) |
| Nennlaststrom IL | 16 A (30 °C) |
| Standby-Leistungsaufnahme PC | ≤ 1 VA |
| Schutzleiterstrom IPE | ≤ 5 µA |
| Nennableitstoßstrom In(8/20) µs | 3 kA (> 5x) |
| Kombinierter Stoß UOC | 4 kV |
| Energieabsorption symmetrisch | 140 J (L-N) |
| Energieabsorption asymmetrisch | 220 J (L(N)-PE) |
| Schutzpegel Up(L-N) | ≤ 1,2 kV |
| Schutzpegel Up(L-PE) | ≤ 1,5 kV |
| Schutzpegel Up(N-PE) | ≤ 1,5 kV |
| Ansprechzeit (L-N) | ≤ 25 ns |
| Ansprechzeit (L-PE) | ≤ 100 ns |
| Ansprechzeit (N-PE) | ≤ 100 ns |
| Meldung Überspannungsschutz defekt | optisch |
| Erforderliche Vorsicherung maximal | 16 A (gG / B / C) |
Anschluss (Schutzschaltung Stromversorgung)
| Anschlussart | Schutzkontaktstecker/-steckdose |
|---|---|
| Anschlussart IN | Schutzkontaktstecker CEE7 |
| Anschlussart OUT | Schutzkontaktsteckdose CEE7 |
Schutzschaltung Informationstechnik
| Ableiter-Bemessungsspannung UC | 24 V DC |
|---|---|
| Bemessungsstrom | 1,5 A (25 °C) |
| Betriebswirkstrom ICbei UC | ≤ 1 µA |
| Schutzleiterstrom IPE | ≤ 1 µA |
| Isolationswiderstand Riso | ≥ 70 MΩ |
| ≥ 70 MΩ | |
| Nennableitstoßstrom In(8/20)µs (Ader-Erde) | 2,5 kA |
| Nennableitstoßstrom In(8/20)µs (Ader-Schirm) | 2,5 kA |
| Nennableitstoßstrom In(8/20) µs (Schirm-Erde) | 5 kA |
| Schutzpegel Up(Ader-Schirm) | ≤ 700 V (C2 - 2 kA) |
| Schutzpegel Up(Schirm-Erde) | ≤ 1,2 kV (C2 - 5 kA) |
| Ansprechzeit tA (Ader-Schirm) | ≤ 100 ns |
| Ansprechzeit tA (Schirm-Erde) | ≤ 100 ns |
| Einfügungsdämpfung aE, asym. | typ. 0,3 dB (≤ 2,4 GHz) |
| Grenzfrequenz fg (3dB), asym. (Schirm) im 75 Ohm-System | typ. 2,5 GHz |
| Frequenzbereich | 0 Hz ... 2400 MHz |
| Kapazität asymmetrisch (Schirm) | typ. 10 pF |
| Nennimpulsstrom ian (10/1000)µs, asym. (Schirm) | 120 A |
| Restspannung bei In (Ader-Schirm) | ≤ 40 V |
| Restspannung bei In (Schirm-Erde) | ≤ 50 V |
| Stoßstromfestigkeit (Ader-Schirm) | C2 - 4 kV / 2 kA |
| C3 - 7,5 kV / 100 A | |
| Stoßstromfestigkeit (Schirm-Erde) | C2 - 10 kV / 5 kA |
| C3 - 7,5 kV / 100 A | |
| D1 - 1 kA | |
| Wechselstromfestigkeit (Ader-Schirm) | 5 A - 1 s |
| Wechselstromfestigkeit (Schirm-Erde) | 10 A - 1s |
| Impuls-Rücksetzzeit (Ader-Schirm) | ≤ 4 s |
Anschluss (Schutzschaltung Informationstechnik)
| Anschlussart | F-Connector |
|---|---|
| Anschlussart IN | F-Connector Buchse |
| Anschlussart OUT | F-Connector Buchse |
Klassifikationen
eCl@ss 4.027140201eCl@ss 4.127130801eCl@ss 5.027130801eCl@ss 5.127130800eCl@ss 6.027130800eCl@ss 7.027130810eCl@ss 8.027130810eCl@ss 9.027130810
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX STROMVERSORGUNGEN DE.pdf | 27 Mbytes |
|
| PHOENIX CONTACT-2882307-MNT-TV-SAT B/F | 112 Kbytes |
|
