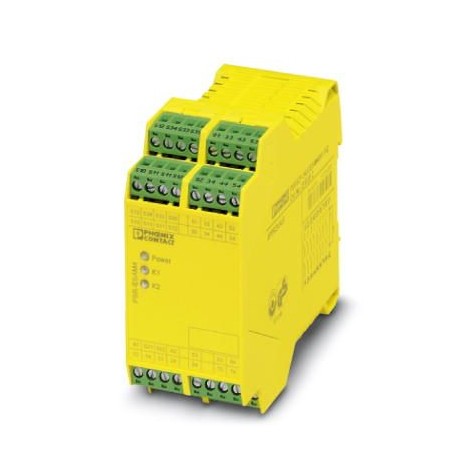

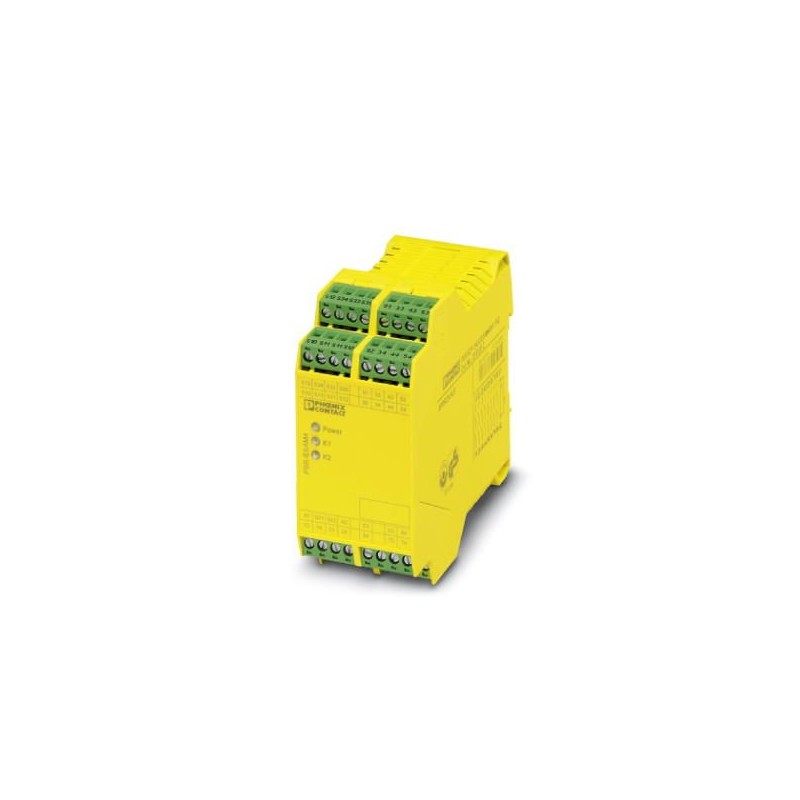

PSR-SPP-24UC/ESAM4/8X1/1X2 2963996 PHOENIX CONTACT Sicherheitsrelais
PSR-SPP-24UC/ESAM4/8X1/1X2
2963996
PHOENIX_CONTACT
Sicherheitsrelais
Sicherheit und Kommunikation
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2963996 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | G1 - Relais |
| Katalogseite | Seite 260 (C-6-2017) |
| GTIN | 4017918904814 |
| Gewicht pro Stück (exklusive Verpackung) | 426,100 g |
| Gewicht pro Stück (inklusive Verpackung) | 426,100 g |
| Zolltarifnummer | 85371098 |
| Herkunftsland | DE (Deutschland) |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -20 °C ... 55 °C (Derating beachten) |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 70 °C |
| Max. zul. Luftfeuchtigkeit (Betrieb) | 75 % (im Mittel, 85 % gelegentlich, keine Betauung) |
| Max. zul. Luftfeuchtigkeit (Lagerung/Transport) | 75 % (im Mittel, 85 % gelegentlich, keine Betauung) |
| Einsatzhöhe | ≤ 2000 m (über NN) |
Eingangsdaten
| Bemessungssteuerstromkreisspeisespannung US | 24 V AC/DC -15 % / +10 % |
|---|---|
| Bemessungssteuerspeisestrom IS | typ. 177 mA AC |
| typ. 93 mA DC | |
| Leistungsaufnahme an US | typ. 4,25 W (AC) |
| typ. 2,23 W (DC) | |
| Einschaltstrom | 2 A (Δt = 10 ms bei Us) |
| < 60 mA (bei Us/Ixan S10) | |
| < 110 mA (bei Us/Ixan S12) | |
| > -110 mA (bei Us/Ixan S22) | |
| < 60 mA (bei Us/Ixan S34) | |
| < 60 mA (bei US/Ixan S35) | |
| Stromaufnahme | < 50 mA (bei Us/Ixan S10) |
| < 50 mA (bei Us/Ixan S12) | |
| > -50 mA (bei Us/Ixan S22) | |
| 0 mA (bei Us/Ixan S34) | |
| 0 mA (bei US/Ixan S35) | |
| Spannung an Eingangs-, Start- und Rückführkreis | 24 V DC -15 % / +10 % |
| Ansprechzeit typisch | < 380 ms (automatischer Start) |
| < 60 ms (manueller Start) | |
| Typ. Anzugszeit bei Us | < 500 ms (bei Ansteuerung über A1) |
| Rückfallzeit typisch | < 20 ms (bei Ansteuerung über S11/S12 und S21/S22) |
| < 50 ms (bei Ansteuerung über A1) | |
| Gleichzeitigkeit Eingang 1/2 | ∞ |
| Wiederbereitschaftszeit | < 1 s |
| Betriebsspannungsanzeige | 1 x LED grün |
| Statusanzeige | 2 x LED grün |
| Schutzbeschaltung | Überspannungsschutz Suppressordiode und Varistoren |
| Schaltfrequenz maximal | 0,5 Hz |
| Max. zulässiger Gesamtleitungswiderstand | ca. 11 Ω (Eingangs- und Startkreise bei US) |
| Filterzeit | 2 ms (an A1 bei Spannungseinbrüchen bei Us) |
| max. 1,5 ms (an S10, S12; Testpulsbreite) | |
| 7,5 ms (an S10, S12; Testpulsrate) | |
| Testpulsrate = 5 x Testpulsbreite |
Ausgangsdaten
| Kontaktausführung | 8 Freigabestrompfade |
|---|---|
| 1 Meldestrompfad | |
| Kontaktmaterial | AgSnO2 |
| Schaltspannung maximal | 250 V AC/DC (Lastkurve beachten) |
| Schaltspannung minimal | 5 V AC/DC |
| Grenzdauerstrom | 6 A (Schließer, Derating beachten) |
| 6 A (Öffner) | |
| Einschaltstrom maximal | 20 A (Δt 100 ms) |
| Einschaltstrom minimal | 10 mA |
| Quadr. Summenstrom | 50 A2(Derating beachten) |
| Abschaltleistung (ohmsche Last) maximal | 144 W (24 V DC, τ = 0 ms) |
| 288 W (48 V DC, τ = 0 ms) | |
| 110 W (110 V DC, τ = 0 ms) | |
| 88 W (220 V DC, τ = 0 ms) | |
| 1500 VA (250 V AC, τ = 0 ms) | |
| Abschaltleistung (induktive Last) maximal | 42 W (24 V DC, τ = 40 ms) |
| 42 W (48 V DC, τ = 40 ms) | |
| 42 W (110 V DC, τ = 40 ms) | |
| 42 W (220 V DC, τ = 40 ms) | |
| Schaltleistung minimal | 50 mW |
| Lebensdauer mechanisch | 10x 106Schaltspiele |
| Schaltvermögen (360/h Schaltspiele) | 4 A (24 V DC) |
| 4 A (230 V AC) | |
| Ausgangssicherung | 10 A gL/gG (Schließer) |
| 6 A gL/gG (Öffner) |
Allgemein
| Relaistyp | Elektromechanisches Relais mit zwangsgeführten Kontakten nach EN 50205 |
|---|---|
| Nennbetriebsart | 100 % ED |
| Nettogewicht | 426,1 g |
| Einbaulage | beliebig |
| Montageart | Tragschienenmontage |
| Schutzart | IP20 |
| IP54 | |
| Schutzart Einbauort minimal | IP54 |
| Material Gehäuse | PBT |
| Farbe Gehäuse | gelb |
Anschlussdaten
| Anschlussart | Zugfederanschluss |
|---|---|
| steckbar | ja |
| Leiterquerschnitt starr min | 0,2 mm² |
| Leiterquerschnitt starr max | 1,5 mm² |
| Leiterquerschnitt flexibel min. | 0,2 mm² |
| Leiterquerschnitt flexibel max. | 1,5 mm² |
| Leiterquerschnitt AWG min | 24 |
| Leiterquerschnitt AWG max | 16 |
| Abisolierlänge | 8 mm |
Sicherheitstechnische Kenngrößen
| Stopp-Kategorie | 0 |
|---|---|
| Benennung | IEC 61508 - High-Demand |
| Safety Integrity Level (SIL) | 3 |
| Benennung | IEC 61508 - Low-Demand |
| Safety Integrity Level (SIL) | 3 |
| Benennung | EN ISO 13849 |
| Performance Level (PL) | e |
| Kategorie | 4 |
| Benennung | EN 62061 |
| Safety Integrity Level Claim Limit (SIL CL) | 3 |
Normen und Bestimmungen
| Benennung | Luft- und Kriechstrecken zwischen den Stromkreisen |
|---|---|
| Normen/Bestimmungen | DIN EN 50178/VDE 0160 |
| Bemessungsisolationsspannung | 250 V AC |
| Bemessungsstoßspannung / Isolierung | Basisisolierung 4 kV: zwischen allen Strompfaden und Gehäuse Sichere Trennung, verstärkte Isolierung 6 kV: zwischen A1/A2 und 63/64, 73/74, 83/84 zwischen S10/S11/S12/S33/S34/S35 und 63/64, 73/74, 83/84 zwischen 63/64, 73/74, 83/84 untereinander |
| Verschmutzungsgrad | 2 |
| Überspannungskategorie | III |
| Schock | 15g |
| Vibration (Betrieb) | 10 Hz ... 150 Hz, 2g |
| Konformität | CE-konform |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027371102eCl@ss 4.127371102eCl@ss 5.027371901eCl@ss 5.127371900eCl@ss 6.027371800eCl@ss 7.027371819eCl@ss 8.027371819eCl@ss 9.027371819
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX AUTOMATION DE.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2963996-PSR-SPP- 24UC/ESAM4/8X1/1X2 | 141 Kbytes |
|
