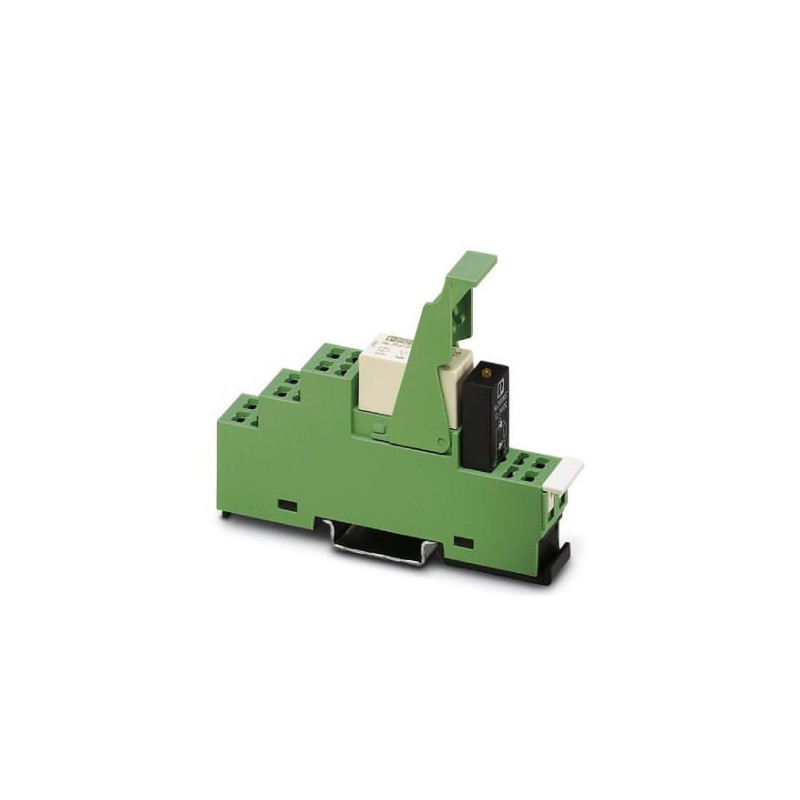

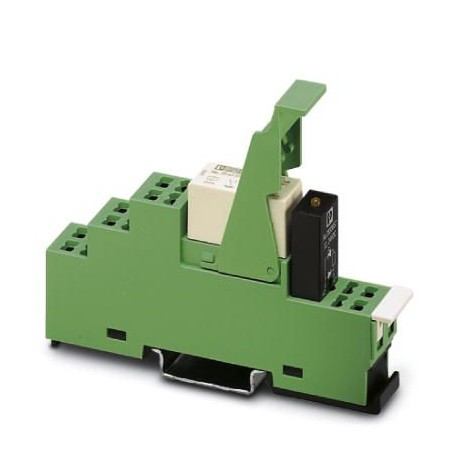

PR1-RSP3-LV- 24AC/21AU 2834452 PHOENIX CONTACT Vormontierte Relaismodule mit Zugfederanschluss, bestehend au.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PR1-RSP3-LV- 24AC/21AU 2834452 PHOENIX CONTACT Vormontierte Relaismodule mit Zugfederanschluss, bestehend au..

PR1-RSP3-LV- 24AC/21AU

2834452

PHOENIX_CONTACT

5

Verfügbar

Schiff am heute

Vormontierte Relaismodule mit Zugfederanschluss, bestehend aus: Relaissockel, Mehrlagenkontaktrelais, steckbarem Anzeige-/ Entstörmodul und Haltebügel. Eingangsspannung: 24 V AC, 1 Wechsler, 10 A

Mehr Infos


Steuerungen SPS

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
5+$13.72
20+$12.90
35+$12.65
50+$12.51
65+$12.44
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Breite16 mm
Höhe97 mm
Tiefe72 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 85 °C

Erregerseite

Eingangsnennspannung UN24 V AC
Typischer Eingangsstrom bei UN34 mA (bei 50 Hz)
26 mA (bei 60 Hz)
Ansprechzeit typisch3 ms ... 12 ms
Rückfallzeitbereich typisch1,5 ms ... 14 ms
SchutzbeschaltungVaristor
BetriebsspannungsanzeigeLED gelb

Kontaktseite

Kontaktausführung1 Wechsler
KontaktmaterialAgNi, hartvergoldet
Schaltspannung maximal30 V AC
36 V DC
Schaltspannung minimal100 mV (bei 10 mA)
Schaltstrom minimal1 mA (bei 24 V)
Einschaltstrom maximal50 mA
Grenzdauerstrom50 mA
Abschaltleistung (ohmsche Last) maximal1,2 W (bei 24 V DC)
Schaltvermögen nach DIN VDE 0660/IEC 609472 A (bei 24 V, AC15)
Hinweisfolgende Werte gelten bei zerstörter Goldschicht
Schaltspannung maximal250 V AC/DC
Schaltspannung minimal12 V (bei 10 mA)
Grenzdauerstrom10 A
Einschaltstrom maximal30 A (300 ms)
Schaltstrom minimal10 mA (bei 12 V)
Abschaltleistung (ohmsche Last) maximal2500 VA (bei 250 V AC)
Schaltvermögen nach DIN VDE 0660/IEC 609472 A (bei 24 V, DC13)
0,2 A (bei 110 V, DC13)
0,2 A (bei 250 V, DC13)
2 A (bei 24 V, AC15)
2 A (bei 120 V, AC15)
2 A (bei 250 V, AC15)

Allgemein

Prüfspannung Relaiswicklung/Relaiskontakt4 kV (50 Hz, 1 min.)
Betriebsart100 % ED
Lebensdauer mechanisch3 x 107 Schaltspiele
Normen/BestimmungenIEC 60664
EN 50178
IEC 62103
Verschmutzungsgrad3
ÜberspannungskategorieIII
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand

Anschlussdaten Eingangsseite

Benennung AnschlussErregerseite
AnschlussartZugfederanschluss
Abisolierlänge10 mm
Leiterquerschnitt starr0,2 mm² ... 1,5 mm²
Leiterquerschnitt flexibel0,2 mm² ... 1,5 mm²
Leiterquerschnitt AWG24 ... 16

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2834452-PR1-RSP3-LV- 24AC/21AUEnglish148 KbytesPHOENIX CONTACT-2834452-PR1-RSP3-LV- 24AC/21AU
