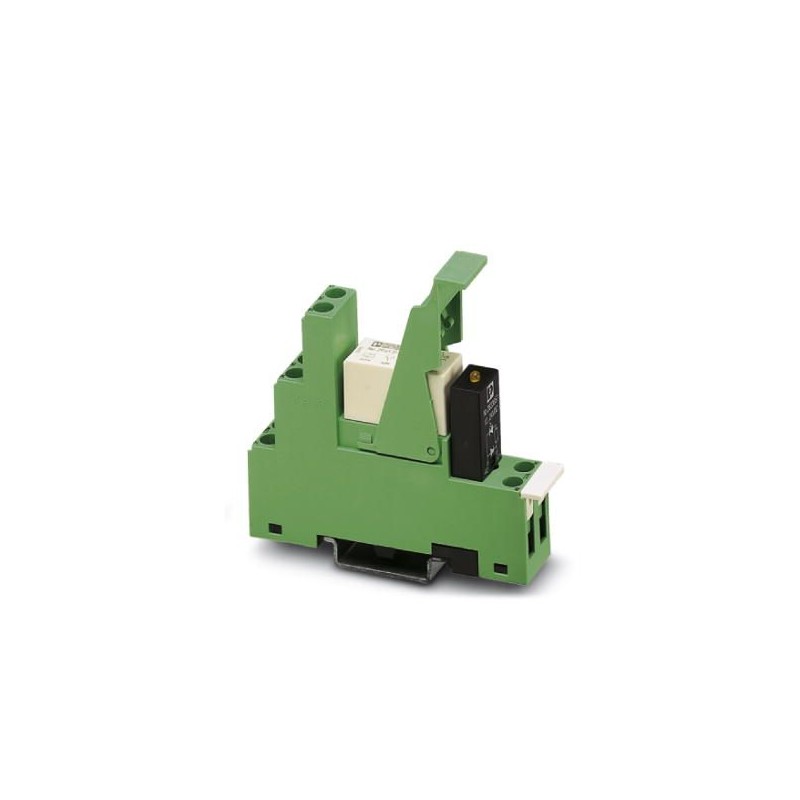

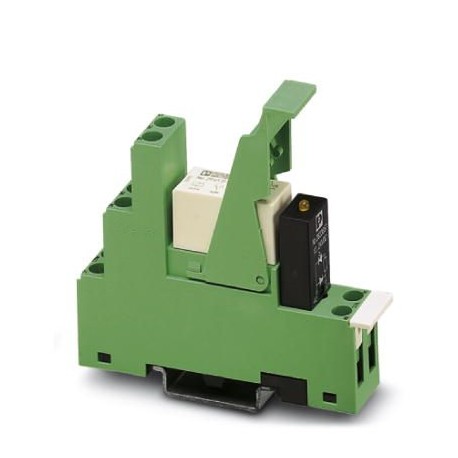

PR1-RSC3-LDP-24DC/21 2834326 PHOENIX CONTACT Vormontierte Relaismodule mit Schraubanschluss, bestehend aus: .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PR1-RSC3-LDP-24DC/21 2834326 PHOENIX CONTACT Vormontierte Relaismodule mit Schraubanschluss, bestehend aus: ..

PR1-RSC3-LDP-24DC/21

2834326

PHOENIX_CONTACT

5

Verfügbar

Schiff am heute

Vormontierte Relaismodule mit Schraubanschluss, bestehend aus: Relaissockel, Leistungskontaktrelais, steckbarem Anzeige-/ Entstörmodul und Haltebügel. Eingangsspannung: 24 V DC, 1 Wechsler, 12 A

Mehr Infos


Steuerungen SPS

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
5+$9.69
25+$8.98
45+$8.79
65+$8.69
90+$8.61
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Breite16 mm
Höhe78,5 mm
Tiefe71 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-25 °C ... 85 °C

Erregerseite

Eingangsnennspannung UN24 V DC
Eingangsspannungsbereich bezogen auf UNsiehe Diagramm
Typischer Eingangsstrom bei UN19 mA
Ansprechzeit typisch8 ms
Rückfallzeit typisch10 ms
SchutzbeschaltungFreilaufdiode
BetriebsspannungsanzeigeLED gelb
Verlustleistung bei Nennbedingung0,46 W

Kontaktseite

Kontaktausführung1 Wechsler
KontaktmaterialAgNi
Schaltspannung maximal250 V AC/DC
Schaltspannung minimal12 V (bei 10 mA)
Schaltstrom minimal10 mA (bei 12 V)
Einschaltstrom maximal30 A (300 ms)
Grenzdauerstrom12 A
Abschaltleistung (ohmsche Last) maximal3000 W (bei 250 V AC)
50 W (bei 110 V DC)
80 W (bei 220 V DC)
288 W (bei 24 V DC)
58 W (bei 48 V DC)
48 W (bei 60 V DC)
Schaltvermögen nach DIN VDE 0660/IEC 609472 A (bei 24 V, DC13)
0,2 A (bei 110 V, DC13)
0,2 A (bei 250 V, DC13)
6 A (bei 24 V, AC15)
6 A (bei 120 V, AC15)
6 A (bei 250 V, AC15)

Allgemein

Prüfspannung Relaiswicklung/Relaiskontakt4 kV (50 Hz, 1 min.)
Betriebsart100 % ED
Lebensdauer mechanisch3 x 107 Schaltspiele
Normen/BestimmungenIEC 60664
EN 50178
IEC 62103
Verschmutzungsgrad3
ÜberspannungskategorieIII
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand

Anschlussdaten Eingangsseite

Benennung AnschlussErregerseite
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG26 ... 14

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2834326-PR1-RSC3-LDP-24DC/21English151 KbytesPHOENIX CONTACT-2834326-PR1-RSC3-LDP-24DC/21
