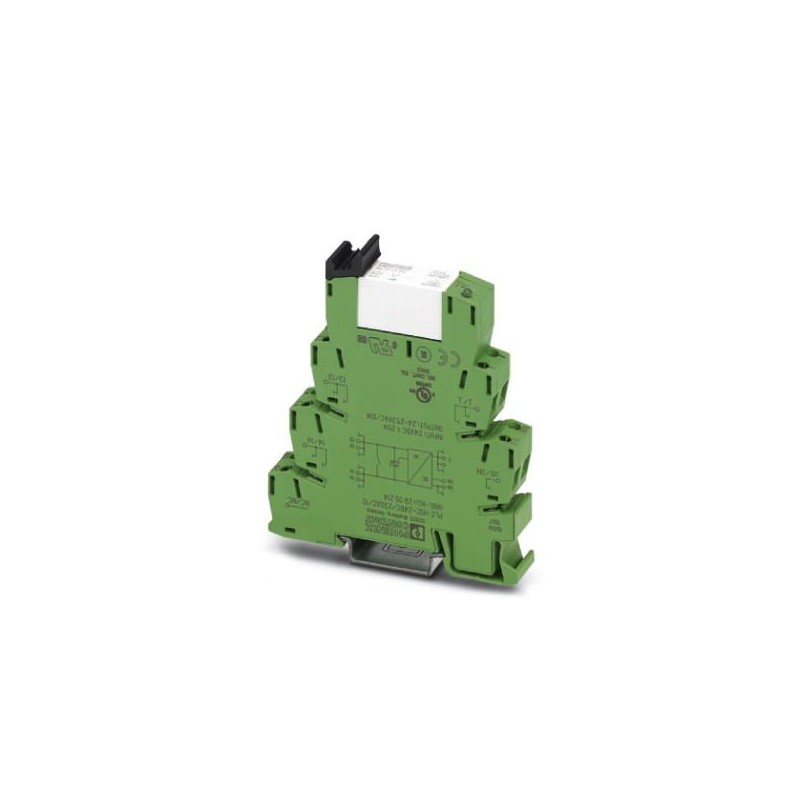

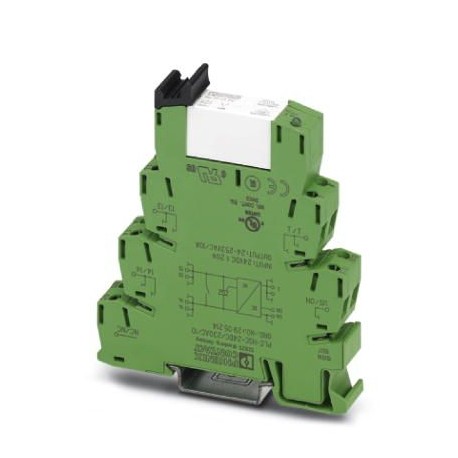

PLC-HSC-24DC/230AC/10
2905214
PHOENIX_CONTACT
1
Solid-State-Relais
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 2905214 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | G1 - Relais |
Katalogseite | Seite 409 (C-5-2017) |
GTIN | 4046356927567 |
Gewicht pro Stück (exklusive Verpackung) | 63,060 g |
Gewicht pro Stück (inklusive Verpackung) | 87,200 g |
Zolltarifnummer | 85364190 |
Herkunftsland | DE (Deutschland) |
Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
---|---|
Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Schutzart | IP20 |
Bemessungssteuerstromkreisspeisespannung US | 24 V DC |
---|---|
Eingangsspannungsbereich | 19,2 V DC ... 28,8 V DC |
Bemessungssteuerspeisestrom IS | 14 mA (Eingang low, Ausgang low) |
19 mA (Eingang high, Ausgang high) | |
Bemessungsbetätigungsspannung UC | 24 V DC |
Schaltschwelle "0"-Signal bezogen auf UC | < 0,4 |
Schaltschwelle "1"-Signal bezogen auf UC | > 0,8 |
Einschaltzeit typisch | 30 ms |
Ausschaltzeit typisch | 20 ms |
Statusanzeige | LED gelb |
Schutzbenennung | Verpolschutz |
Überspannungsschutz | |
Überspannungsbegrenzung | > 33 V DC |
Übertragungsfrequenz | 1 Hz |
Verlustleistung bei Nennbedingung | 0,16 W |
Benennung | AC Hybrid-Ausgang |
---|---|
Ausgangsspannungsbereich | 24 V AC ... 253 V AC (50/60 Hz) |
Grenzdauerstrom | 10 A (siehe Derating-Kurve) |
Laststrom minimal | 100 mA |
Leckstrom | < 1 mA |
Stoßstrom | 250 A (tp = 20 ms, bei 25 °C) |
Grenzlastintegral | 350 A2s (tp = 10 ms, bei 25 °C) |
Überspannungsbegrenzung | > 275 V |
Ausgangsschaltung | 2-Leiter, massefrei |
Schutzbenennung | RCV-Beschaltung |
Benennung Anschluss | Eingangsseite |
---|---|
Anschlussart | Schraubanschluss |
Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
Leiterquerschnitt AWG | 26 ... 14 |
Benennung Anschluss | Ausgangsseite |
---|---|
Anschlussart | Schraubanschluss |
Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
Leiterquerschnitt AWG | 26 ... 14 |
Einbaulage | beliebig |
---|---|
Montagehinweis | siehe Derating-Kurve |
Betriebsart | 100 % ED |
Benennung | Luft- und Kriechstrecken zwischen den Stromkreisen |
Normen/Bestimmungen | DIN EN 50178 |
Verschmutzungsgrad | 2 |
Überspannungskategorie | III |
Benennung | Luft- und Kriechstrecken zwischen den Stromkreisen |
---|---|
Normen/Bestimmungen | DIN EN 50178 |
Bemessungsisolationsspannung | 260 V AC |
Bemessungsstoßspannung | 6 kV |
Isolierung | sichere Trennung |
Verschmutzungsgrad | 2 |
Überspannungskategorie | III |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
Titel: | Größe: | Typ: |
---|---|---|
PDF KATALOG PHOENIX INTERFACE TECHNIK UND SCHALTGERATE DE.pdf | 27 Mbytes | |
PHOENIX CONTACT-2905214-PLC-HSC-24DC/230AC/10 | 123 Kbytes |
