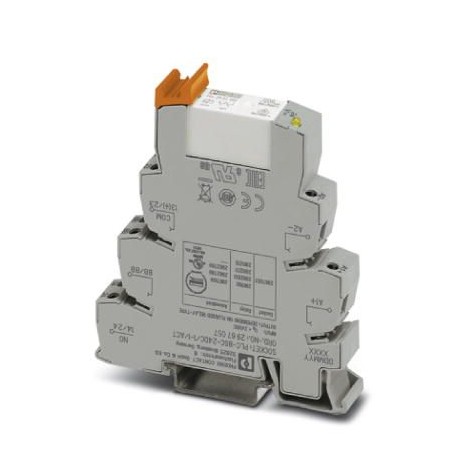

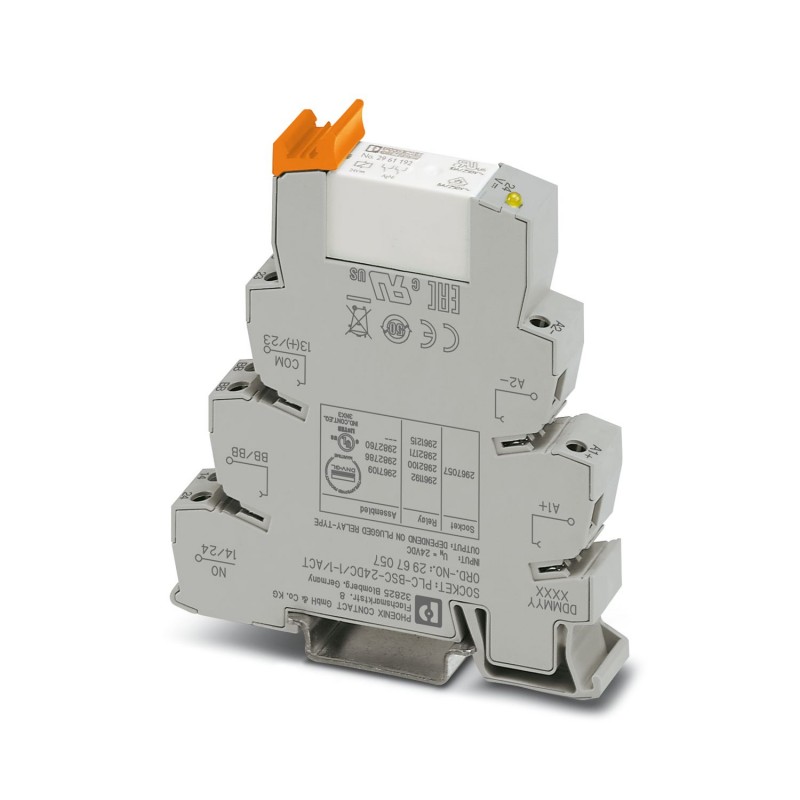

PLC-RSC- 24DC/ 1- 1/ACT 2967109 PHOENIX CONTACT PLC-INTERFACE für Ausgabefunktionen, bestehend aus Grundklem.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

PLC-RSC- 24DC/ 1- 1/ACT 2967109 PHOENIX CONTACT PLC-INTERFACE für Ausgabefunktionen, bestehend aus Grundklem..

PLC-RSC- 24DC/ 1- 1/ACT

2967109

PHOENIX_CONTACT

10

Verfügbar

Schiff am heute

PLC-INTERFACE für Ausgabefunktionen, bestehend aus Grundklemme PLC-BSC…/ACT mit Schraubanschluss und steckbarem Miniaturrelais mit Leistungskontakt, zur Montage auf Tragschiene NS 35/7,5, 2 Schließer (1-1), Eingangsspannung 24 V DC

Mehr Infos


Konverter

INTERFACE Signalkonverter - PHOENIX CONTACT

Cabling and interface cabling systems. Cabling - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
10+$13.17
20+$12.80
40+$12.51
50+$12.42
70+$12.35
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Breite14 mm
Höhe80 mm
Tiefe94 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-40 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C

Erregerseite

Eingangsnennspannung UN24 V DC
Typischer Eingangsstrom bei UN18 mA
Ansprechzeit typisch8 ms
Rückfallzeit typisch10 ms
SchutzbeschaltungVerpolschutz Verpolschutzdiode
Freilaufdiode Freilaufdiode
BetriebsspannungsanzeigeLED gelb
Verlustleistung bei Nennbedingung0,43 W

Kontaktseite

Kontaktausführung2 Schließer
KontaktmaterialAgNi
Schaltspannung maximal250 V AC/DC (Bei Spannungen größer 250 V (L1, L2, L3) zwischen gleichen Klemmen benachbarter Module ist die Trennplatte PLC-ATP zu setzen. Eine Potenzialbrückung erfolgt dann mit FBST 8-PLC...oder...FBST 500...)
Schaltspannung minimal5 V AC/DC
Schaltstrom minimal10 mA
Einschaltstrom maximal8 A
Grenzdauerstrom6 A
Abschaltleistung (ohmsche Last) maximal140 W (bei 24 V DC)
85 W (bei 48 V DC)
60 W (bei 60 V DC)
40 W (bei 110 V DC)
60 W (bei 220 V DC)
1500 VA (bei 250 V AC)
Schaltvermögen nach DIN VDE 0660/IEC 609472 A (bei 24 V, DC13)
0,2 A (bei 250 V, DC13)
3 A (bei 24 V, AC15)
3 A (bei 120 V, AC15)
3 A (bei 250 V, AC15)

Allgemein

Prüfspannung Relaiswicklung/Relaiskontakt4 kV AC (50 Hz, 1 min.)
Betriebsart100 % ED
SchutzartRT III (Relais)
Lebensdauer mechanisch3 x 107 Schaltspiele
Brennbarkeitsklasse nach UL 94V0
BenennungNormen / Bestimmungen
Normen/BestimmungenIEC 60664
EN 50178
IEC 62103
Bemessungsstoßspannung / IsolierungBasisisolierung
Verschmutzungsgrad3
ÜberspannungskategorieIII
Einbaulagebeliebig
Montagehinweisanreihbar ohne Abstand

Anschlussdaten Eingangsseite

Benennung AnschlussErregerseite
AnschlussartSchraubanschluss
Abisolierlänge8 mm
SchraubengewindeM3
Leiterquerschnitt starr0,14 mm² ... 2,5 mm²
Leiterquerschnitt flexibel0,14 mm² ... 2,5 mm²
Leiterquerschnitt AWG26 ... 14

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2967109-PLC-RSC- 24DC/ 1- 1/ACTEnglish147 KbytesPHOENIX CONTACT-2967109-PLC-RSC- 24DC/ 1- 1/ACT
