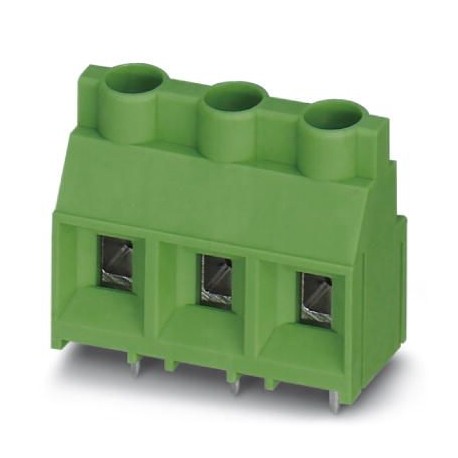

MKDS 5/ 3-9,5 1714984 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 32 A, Nennspannung: 1000 V, Rastermaß:.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MKDS 5/ 3-9,5 1714984 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 32 A, Nennspannung: 1000 V, Rastermaß:..

MKDS 5/ 3-9,5

1714984

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Leiterplattenklemme, Nennstrom: 32 A, Nennspannung: 1000 V, Rastermaß: 9,52 mm, Polzahl: 3, Anschlussart: Schraubanschluss mit Zughülse, Montage: Wellenlöten, Anschlussrichtung Leiter/Platine: 0 °, Farbe: grün, Der Artikel ist zu unterschiedlichen Polzahlen anreihbar!

Mehr Infos


Kabelschuhen Pressen Presszange

COMBICON Leiterplattenanschlusstechnik - PHOENIX CONTACT

Card and connector terminals for power electronics - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+$1.47
150+$1.40
300+$1.36
450+$1.34
600+$1.33
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Länge19,05 mm
Rastermaß9,52 mm
Maß a19,04 mm
Bauhöhe22 mm
Höhe21,5 mm
Länge des Lötpins5 mm
Stiftabmessungen0,9 x 0,9 mm
Bohrlochdurchmesser1,3 mm

Allgemein

ArtikelfamilieMKDS 5
IsolierstoffgruppeI
Bemessungsstoßspannung (III/3)6 kV
Bemessungsstoßspannung (III/2)6 kV
Bemessungsstoßspannung (II/2)6 kV
Bemessungsspannung (III/3)690 V
Bemessungsspannung (III/2)1000 V
Bemessungsspannung (II/2)1000 V
Anschluss gemäß NormEN-VDE
Nennstrom IN32 A
Nennquerschnitt4 mm²
Belastungsstrom maximal32 A
IsolierstoffPA
Oberfläche LötpinSn
Brennbarkeitsklasse nach UL 94V0
LehrdornA4
Abisolierlänge8 mm
Polzahl3
SchraubengewindeM3
Anzugsdrehmoment min0,5 Nm
Anzugsdrehmoment max0,6 Nm

Anschlussdaten

Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max6 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.4 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max4 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:4 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max10
2 Leiter gleichen Querschnitts starr min0,2 mm²
2 Leiter gleichen Querschnitts starr max1,5 mm²
2 Leiter gleichen Querschnitts flexibel min0,2 mm²
2 Leiter gleichen Querschnitts flexibel max1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,25 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max0,75 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max2,5 mm²

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-1714984-MKDS 5/ 3-9,5English141 KbytesPHOENIX CONTACT-1714984-MKDS 5/ 3-9,5
