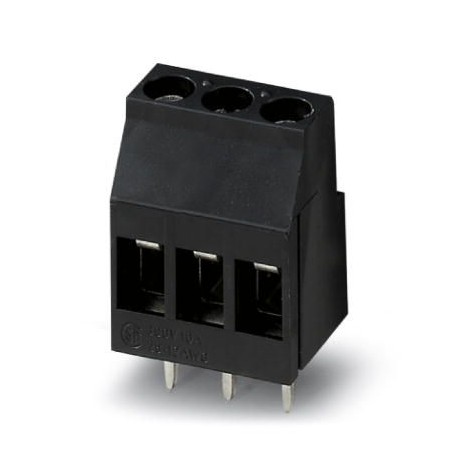

MKDS 3/ 3 HT BK 1985975 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 24 A, Nom. Spannung: 320 V, Rasterma.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MKDS 3/ 3 HT BK 1985975 PHOENIX CONTACT Leiterplattenklemme, Nennstrom: 24 A, Nom. Spannung: 320 V, Rasterma..

MKDS 3/ 3 HT BK

1985975

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Leiterplattenklemme, Nennstrom: 24 A, Nom. Spannung: 320 V, Rastermaß: 5 mm, Anzahl der Positionen: 3, Anschlussart: Schraubanschluss, Montage: Löten, Leiter / Platine: 0 °, Farbe: schwarz, im REFLO Dieser Artikel kann gelötet werden

Mehr Infos


Kabelschuhen Pressen Presszange

COMBICON Leiterplattenanschlusstechnik - PHOENIX CONTACT

Card terminal measurement technique, control and regulation - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+$1.13
150+$1.07
300+$1.05
400+$1.04
550+$1.02
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Länge11,2 mm
Rastermaß5,00 mm
Maß a10 mm
Bauhöhe18 mm
Höhe18 mm
Länge des Lötpins5 mm
Stiftabmessungen0,9 x 0,9 mm
Stiftabstand5 mm
Bohrlochdurchmesser1,3 mm

Allgemein

ArtikelfamilieMKDS 3/..-HT
IsolierstoffgruppeIIIa
Bemessungsstoßspannung (III/3)4 kV
Bemessungsstoßspannung (III/2)4 kV
Bemessungsstoßspannung (II/2)4 kV
Bemessungsspannung (III/3)200 V
Bemessungsspannung (III/2)320 V
Bemessungsspannung (II/2)630 V
Anschluss gemäß NormEN-VDE
Nennstrom IN24 A
Nennquerschnitt2,5 mm²
Belastungsstrom maximal28 A (bei 4 mm² Leiterquerschnitt)
IsolierstoffPA
Oberfläche LötpinSn
Brennbarkeitsklasse nach UL 94V0
LehrdornA3
Abisolierlänge8 mm
Polzahl3
SchraubengewindeM3
Anzugsdrehmoment min0,5 Nm
Anzugsdrehmoment max0,6 Nm

Anschlussdaten

Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max4 mm²
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max2,5 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:1,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12
2 Leiter gleichen Querschnitts starr min0,2 mm²
2 Leiter gleichen Querschnitts starr max1,5 mm²
2 Leiter gleichen Querschnitts flexibel min0,2 mm²
2 Leiter gleichen Querschnitts flexibel max1,5 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,25 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max0,75 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max1,5 mm²

Normen und Bestimmungen

Anschluss gemäß NormEN-VDE
CSA
Brennbarkeitsklasse nach UL 94V0

[email protected]

[email protected] 4.027141109
[email protected] 4.127141109
[email protected] 5.027141190
[email protected] 5.127141190
[email protected] 6.027261101
[email protected] 7.027440401
[email protected] 8.027440401
[email protected] 9.027440401

ETIM

ETIM 3.0EC001121
ETIM 4.0EC002643
ETIM 5.0EC002643

UNSPSC

UNSPSC 6.0130211801
UNSPSC 7.090139121432
UNSPSC 1139121432
UNSPSC 12.0139121432
UNSPSC 13.239121432

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-1985975-MKDS 3/ 3 HT BKEnglish145 KbytesPHOENIX CONTACT-1985975-MKDS 3/ 3 HT BK
