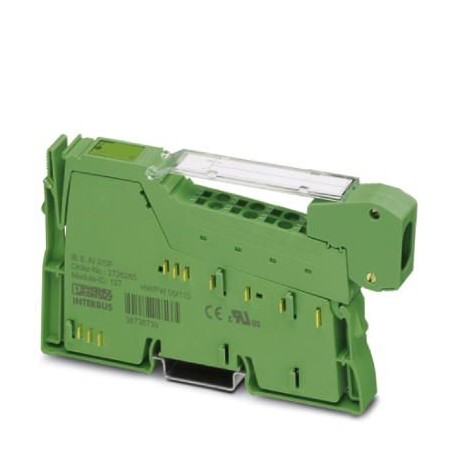

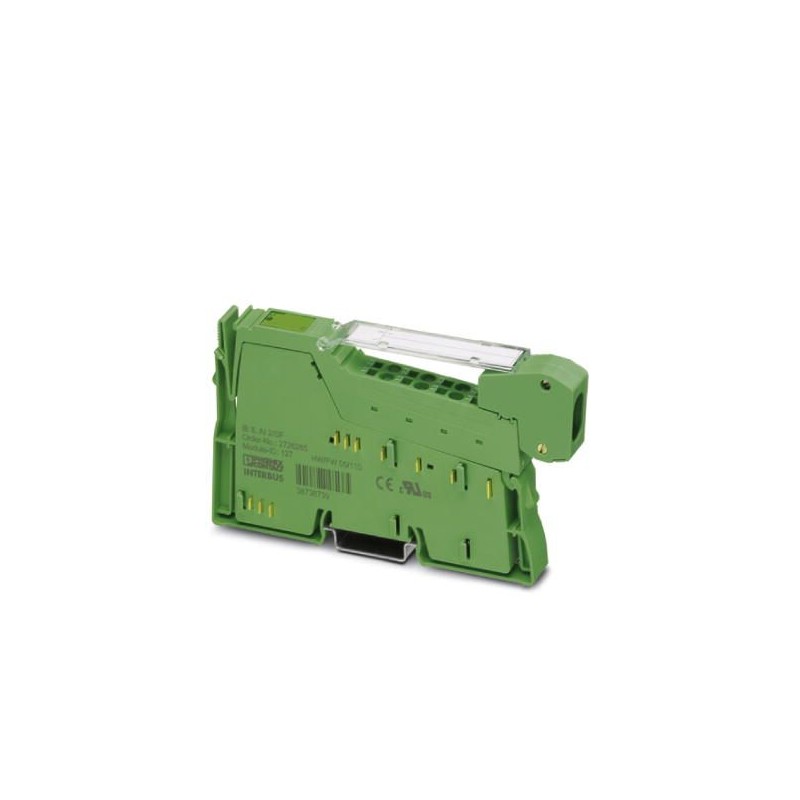

IB IL AI 2/SF-XC-PAC 2701157 PHOENIX CONTACT Inline-Analog-Eingabeklemme, Extreme Conditions-Variante, kompl.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

IB IL AI 2/SF-XC-PAC 2701157 PHOENIX CONTACT Inline-Analog-Eingabeklemme, Extreme Conditions-Variante, kompl..

IB IL AI 2/SF-XC-PAC

2701157

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Inline-Analog-Eingabeklemme, Extreme Conditions-Variante, komplett mit Zubehör (Anschlussstecker und Beschriftungsfeld), 2 Eingänge, 0-20 mA, 4-20 mA, ±20 mA, 0-10 V, ±10 V, 2-Leiter-Anschlusstechnik

Mehr Infos


Steuerungen SPS

AUTOMATION Komponenten und Systeme - PHOENIX CONTACT

I/O-Systeme - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Breite12,2 mm
Höhe136,8 mm
Tiefe71,5 mm
Hinweis zu MaßangabenGehäusemaße

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 55 °C (Standard)
-40 °C ... 70 °C (Erweitert, siehe Kapitel "Erfolgreich getestet: Einsatz unter extremen Umgebungsbedingungen" im Datenblatt.)
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)10 % ... 95 % (nach DIN EN 61131-2)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)10 % ... 95 % (nach DIN EN 61131-2)
Luftdruck (Betrieb)70 kPa ... 106 kPa (bis zu 3000 m üNN)
Luftdruck (Lagerung/Transport)70 kPa ... 106 kPa (bis zu 3000 m üNN)
SchutzartIP20

Allgemein

Nettogewicht69 g
Hinweis zu Gewichtsangabenmit Stecker
MontageartTragschiene

Schnittstellen

FeldbussystemLokalbus
BenennungInline-Lokalbus
AnschlussartInline-Datenrangierer
Übertragungsgeschwindigkeit500 kBit/s
ÜbertragungsphysikKupfer

Inline Potenziale

Logikspannung UL7,5 V DC (über Potenzialrangierer)
Stromaufnahme aus ULmax. 60 mA
typ. 45 mA
Peripherie-Versorgungsspannung UANA24 V DC
Stromaufnahme aus UANAmax. 18 mA
typ. 13 mA

Analoge Eingänge

Anzahl der Eingängemax. 2 (single ended)
AnschlussartInline-Schirmstecker
Anschlusstechnik2-Leiter (geschirmt)
Benennung EingangAnaloge Eingänge
A/D-Wandlungszeit120 µs (pro Kanal)
Auflösung A/D16 Bit
Grenzfrequenz (3 dB)40 Hz
DatenformateIL, IB ST, IB RT, normierte Darstellung
Eingangssignal Strom0 mA ... 20 mA
4 mA ... 20 mA
-20 mA ... 20 mA
Eingangssignal Spannung0 V ... 10 V
-10 V ... 10 V
Eingangswiderstand Spannungseingang> 220 kΩ
Genauigkeit0,02 %
Anzahl der Eingänge2 (single-Ended-Spannungseingänge)
Eingangssignal Spannung0 V ... 10 V
-10 V ... 10 V
Eingangswiderstand Spannungseingang> 220 kΩ
Anzahl der Eingänge2 (single-Ended-Stromeingänge)
Eingangssignal Strom0 mA ... 20 mA
4 mA ... 20 mA
-20 mA ... 20 mA
Eingangswiderstand Stromeingang50 Ω 0,02 %

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2701157-IB IL AI 2/SF-XC-PACEnglish160 KbytesPHOENIX CONTACT-2701157-IB IL AI 2/SF-XC-PAC
