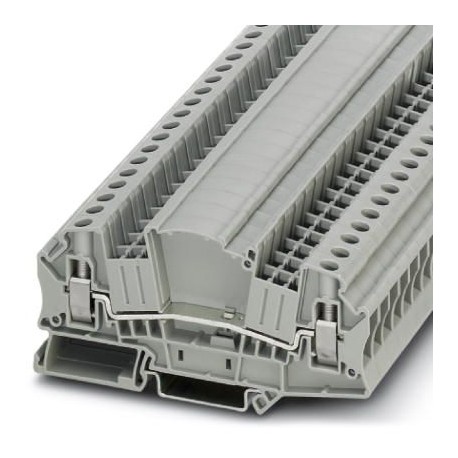

UTMED 6 3047413 PHOENIX CONTACT Feed-Durchgangsklemme, Anschlussart: Schraubanschluss, Querschnitt: 0,2 mm² .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

UTMED 6 3047413 PHOENIX CONTACT Feed-Durchgangsklemme, Anschlussart: Schraubanschluss, Querschnitt: 0,2 mm² ..

UTMED 6

3047413

PHOENIX_CONTACT

50

Verfügbar

Schiff am heute

Feed-Durchgangsklemme, Anschlussart: Schraubanschluss, Querschnitt: 0,2 mm² - 10 mm², AWG: 24 - 8 Breite: 8,2 mm, Farbe: grau, Montageart: NS 35 / 7,5, NS 35/15

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

UT Universal Terminals – Screw connection terminal blocks - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
50+$4.15
100+$4.05
150+$4.00
200+$3.97
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Allgemein

Anzahl der Etagen1
Anzahl der Anschlüsse2
Potenziale1
Nennquerschnitt6 mm²
Farbegrau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0
Bemessungsstoßspannung6 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Belastungsstrom maximal41 A (bei 10 mm² Leiterquerschnitt)
Nennstrom IN41 A
Nennspannung UN500 V
Offene SeitenwandJa
Prüfspezifikation BerührschutzDIN EN 50274 (VDE 0660-514):2002-11
Handrückensicherheitgewährleistet
Fingersicherheitgewährleistet
Ergebnis StoßspannungsprüfungPrüfung bestanden
Stoßspannungsprüfung Sollwert7,3 kV
Ergebnis StehwechselspannungsprüfungPrüfung bestanden
Stehwechselspannung Sollwert1,89 kV
Ergebnis der Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss)Prüfung bestanden
Ergebnis BiegeprüfungPrüfung bestanden
Biegeprüfung Rotationsgeschwindigkeit10 U/min
Biegeprüfung Umdrehungen135
Biegeprüfung Leiterquerschnitt/Gewicht0,2 mm² / 0,2 kg
6 mm² / 1,4 kg
10 mm² / 2 kg
Ergebnis ZugprüfungPrüfung bestanden
Zugprüfung Leiterquerschnitt0,2 mm²
Zugkraft Sollwert10 N
Zugprüfung Leiterquerschnitt6 mm²
Zugkraft Sollwert80 N
Zugprüfung Leiterquerschnitt10 mm²
Zugkraft Sollwert90 N
Ergebnis Festsitz auf der BefestigungsauflagePrüfung bestanden
Festsitz auf BefestigungsauflageNS 35
Sollwert5 N
Ergebnis SpannungsfallprüfungPrüfung bestanden
Anforderung Spannungsfall≤ 3,2 mV
Ergebnis ErwärmungsprüfungPrüfung bestanden
Ergebnis KurzstromfestigkeitPrüfung bestanden
Prüfung der Kurzstromfestigkeit Leiterquerschnitt4 mm²
Kurzzeitstrom0,48 kA
Prüfung der Kurzstromfestigkeit Leiterquerschnitt6 mm²
Kurzzeitstrom0,72 kA
Prüfung der Kurzstromfestigkeit Leiterquerschnitt10 mm²
Kurzzeitstrom1,2 kA
Ergebnis AlterungsprüfungPrüfung bestanden
Alterungsprüfung für schraubenlose Reihenklemmen Temperaturzyklen192
Ergebnis Thermische PrüfungPrüfung bestanden
Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer30 s
Ergebnis Prüfung Schwingen, BreitbandrauschenPrüfung bestanden
Prüfspezifikation Schwingen, BreitbandrauschenDIN EN 50155 (VDE 0115-200):2008-03
PrüfspektrumLebensdauerprüfung Kategorie 2, am Drehgestell angebaut
Prüffrequenzf1 = 5 Hz bis f2 = 250 Hz
ASD-Pegel6,12 (m/s2)2/Hz
Beschleunigung3,12 g
Prüfdauer je Achse5 h
PrüfrichtungenX-, Y- und Z-Achse
Ergebnis SchockprüfungPrüfung bestanden
Prüfspezifikation SchockprüfungDIN EN 50155 (VDE 0115-200):2008-03
SchockformHalbsinus
Beschleunigung30g
Schockdauer18 ms
Anzahl der Schocks je Richtung3
PrüfrichtungenX-, Y- und Z-Achse (pos. und neg.)
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)130 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))130 °C
Statischer Isolierstoffeinsatz in Kälte-60 °C

Maße

Breite8,2 mm
Deckelbreite2,2 mm
Länge100,8 mm
Höhe NS 35/7,549,6 mm
Höhe NS 35/1557,1 mm

Anschlussdaten

AnschlussartSchraubanschluss
Anschluss gemäß NormIEC 60947-7-1
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max10 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max8
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.10 mm²
Leiterquerschnitt flexibel AWG min24
Leiterquerschnitt flexibel AWG max8
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse ohne Kunststoffhülse max6 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse min0,25 mm²
Leiterquerschnitt flexibel m. Aderendhülse m. Kunststoffhülse max:6 mm²
2 Leiter gleichen Querschnitts starr min0,2 mm²
2 Leiter gleichen Querschnitts starr max2,5 mm²
2 Leiter gleichen Querschnitts flexibel min0,2 mm²
2 Leiter gleichen Querschnitts flexibel max2,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse min0,5 mm²
2 Leiter gleichen Querschnitts flexibel m. TWIN-AEH mit Kunststoffhülse max4 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse min0,25 mm²
2 Leiter gleichen Querschnitts flexibel m. AEH ohne Kunststoffhülse max1,5 mm²
Abisolierlänge10 mm
LehrdornA5
SchraubengewindeM4
Anzugsdrehmoment min1,5 Nm
Anzugsdrehmoment max1,8 Nm

Normen und Bestimmungen

Anschluss gemäß NormCSA
IEC 60947-7-1
Brennbarkeitsklasse nach UL 94V0

[email protected]

[email protected] 4.027141120
[email protected] 4.127141120
[email protected] 5.027141120
[email protected] 5.127141120
[email protected] 6.027141120
[email protected] 7.027141120
[email protected] 8.027141120
[email protected] 9.027141120

ETIM

ETIM 2.0EC000897
ETIM 3.0EC000897
ETIM 4.0EC000897
ETIM 5.0EC000897

UNSPSC

UNSPSC 6.0130211811
UNSPSC 7.090139121410
UNSPSC 1139121410
UNSPSC 12.0139121410
UNSPSC 13.239121410

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-3047413-UTMED 6English152 KbytesPHOENIX CONTACT-3047413-UTMED 6
