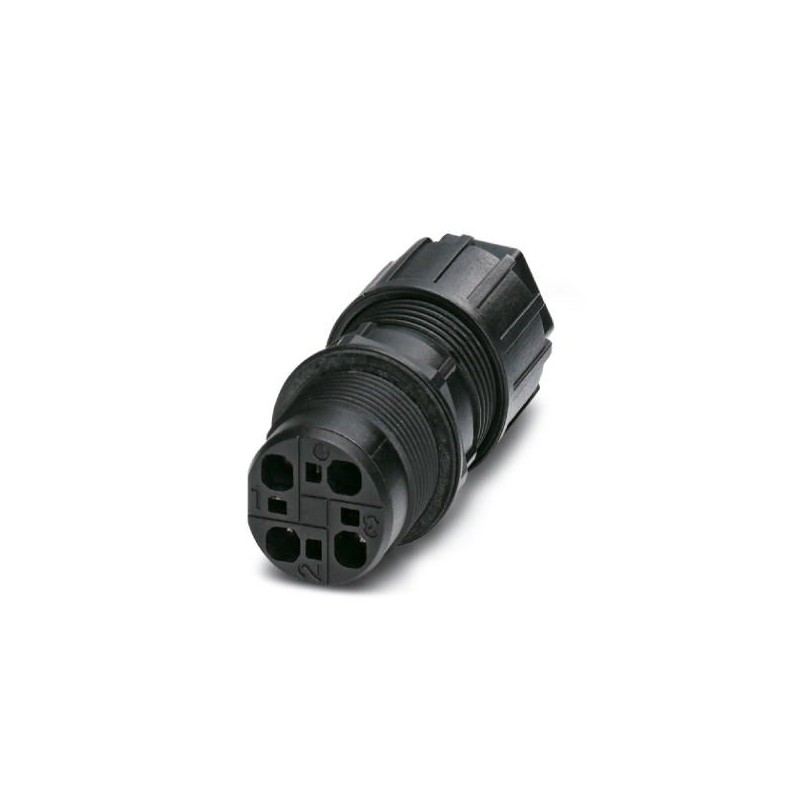

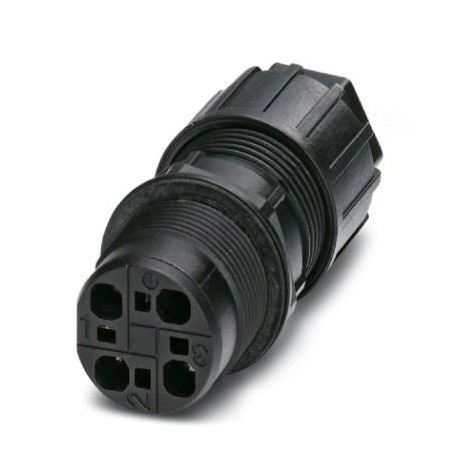

QPD W 3PE2,5 6-10 M25 DT BK
1582169
PHOENIX_CONTACT
1
Wanddurchführung
Sensoren > Sensor-Aktor-Einbausteckverbinder
Kabel, Stecker, Boxen und QUICKON
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 1582169 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | D1 - Steckverbinder |
Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
Katalogseite | Seite 480 (C-2-2017) |
GTIN | 4046356449076 |
Gewicht pro Stück (exklusive Verpackung) | 40,600 g |
Gewicht pro Stück (inklusive Verpackung) | 45,600 g |
Zolltarifnummer | 85366990 |
Herkunftsland | DE (Deutschland) |
Montagehinweis | Für Leitungen 2,5 mm² mit Aderendhülse kann nur die Zange CRIMPFOX 10S (1212045) Vierkant-Crimp verwendet werden. Eine Sechskant-Crimpzange CRIMPFOX 6H (1212046) kann nicht verwendet werden, da der Durchmesser über die Diagonale zu groß ist. |
---|---|
Bauform | QPD 4x2,5 |
Farbe | schwarz |
Verriegelungsart | Schraubverriegelung |
Anschlusstechnik | QUICKON-Anschluss |
Anschlussart | IDC-Anschluss |
Polzahl | 4 |
Hinweis Polzahl | 3+PE |
Schlüsselweite Überwurfmutter | 22 mm |
Anzugsdrehmoment-Überwurfmutter | 5 Nm |
Anzugsdrehmoment-Kontermutter | 5 Nm |
Schlüsselweite Kontermutter | 27 mm |
Anzahl der Anschlüsse | 10 |
Leiterquerschnitt flexibel min. | 1 mm² |
Leiterquerschnitt flexibel max. | 2,5 mm² |
Leiterquerschnitt starr min | 1 mm² |
Leiterquerschnitt starr max | 2,5 mm² |
Leiterquerschnitt AWG min | 16 |
Leiterquerschnitt AWG max | 14 |
Litzenaufbau nach VDE 0295 / kleinster Drahtdurchmesser | VDE 0295 Klasse 1 bis 6 / min. 0,15 mm |
---|---|
Aderisolationsmaterial | PVC / PE / Gummi / TPE |
Aderdurchmesser inkl. Isolation | 2 mm ... 3,8 mm |
Leitungsaußendurchmesser | 6 mm ... 10 mm |
Leitungsquerschnitt | 2,5 mm² |
Polkennzeichnung | 1, 2, 3, PE |
Schutzart | IP66 |
---|---|
IP68 (2 m / 24 h) | |
IP69K | |
Umgebungstemperatur (Betrieb) | -40 °C ... 100 °C |
Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 100 °C |
Temperatur bei Leitungsanschluss | -5 °C ... 50 °C |
Nennstrom IN | 20 A |
---|---|
Bemessungsstrom | 20 A |
Bemessungsspannung (III/3) | 690 V |
Bemessungsspannung (III/2) | 1000 V |
Bemessungsspannung (II/2) | 1000 V |
Bemessungsstoßspannung (III/3) | 6 kV |
Bemessungsstoßspannung (III/2) | 8 kV |
Bemessungsstoßspannung (II/2) | 8 kV |
Anschlusshäufigkeit QUICKON-Anschluss | max. 10 |
---|---|
Steckzyklen | >= |
Kategorie der Schlageinwirkung | IK07 |
Material Kontakt | Cu |
---|---|
Material Kontaktoberfläche | versilbert |
Material Kontaktträger | PA |
Isolierstoff | PA |
Brennbarkeitsklasse nach UL 94 | V0 |
Überspannungskategorie | III |
Verschmutzungsgrad | 3 |
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
---|---|
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
