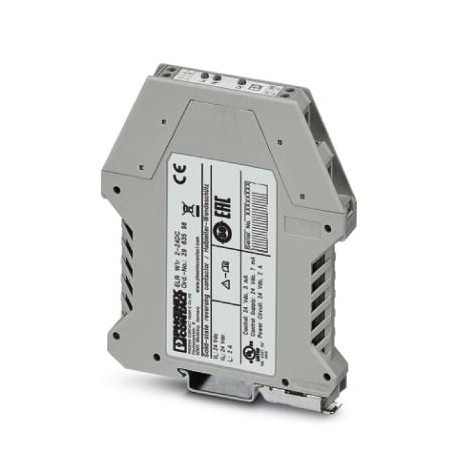

ELR W1/ 2-24DC
2963598
PHOENIX_CONTACT
1
Wendelastrelais
Schnittstelle
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 2963598 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | G1 - Relais |
Katalogseite | Seite 46 (C-5-2017) |
GTIN | 4017918943592 |
Gewicht pro Stück (exklusive Verpackung) | 107,000 g |
Gewicht pro Stück (inklusive Verpackung) | 111,700 g |
Zolltarifnummer | 85371098 |
Herkunftsland | DE (Deutschland) |
Umgebungstemperatur (Betrieb) | -20 °C ... 60 °C |
---|---|
Umgebungstemperatur (Lagerung/Transport) | -20 °C ... 80 °C |
Schutzart | IP20 |
Benennung Eingang | Geräteversorgung |
---|---|
Versorgungsnennspannung | 24 V DC ±20 % |
Bemessungssteuerstromkreisspeisespannung US | 24 V DC |
Steuerspeisespannungsbereich | 10 V DC ... 30 V DC |
Bemessungssteuerspeisestrom IS | 7 mA |
Schutzbeschaltung | Überspannungsschutz |
Betriebsspannungsanzeige | LED grün |
Statusanzeige | LED gelb Rechtslauf (R), LED gelb Linkslauf (L) |
Benennung Eingang | Steuereingang rechts / links |
Eingangsnennspannung UN | 24 V DC |
Eingangsspannungsbereich bezogen auf UN | 0,8 ... 1,2 |
Eingangsspannungsbereich | 19,2 V DC ... 28,8 V DC |
Typischer Eingangsstrom bei UN | 3 mA |
Bemessungsbetätigungsspannung UC | 24 V DC |
Betätigungsspannungsbereich | 19,2 V DC ... 28,8 V DC |
Bemessungsbetätigungsstrom IC | 3 mA |
Schutzbeschaltung | Verpolschutz |
Überspannungsschutz | |
Überspannungsbegrenzung | > 33 V DC |
Einschaltzeit typisch | 200 µs |
Statusanzeige | LED gelb Rechtslauf (R), LED gelb Linkslauf (L) |
Stromaufnahme | 3 mA |
Umschaltzeit RL/LL(Einschaltzeit) | 80 ms |
Benennung Ausgang | DC-Ausgang |
---|---|
Bemessungsbetriebsspannung Ue | 24 V DC |
Betriebsspannungsbereich | 10 V DC ... 30 V DC |
Schutzbenennung | Verpolschutz |
Überspannungsschutz |
Prüfspannung Eingang/Ausgang | 2,5 kVeff |
---|---|
Einbaulage | senkrecht (Tragschiene waagerecht, Motorabgang unten) |
Montagehinweis | anreihbar, Abstand siehe Derating |
Betriebsart | 100 % ED |
Benennung Anschluss | Steuerkreis |
---|---|
Anschlussart | Schraubanschluss |
Abisolierlänge | 8 mm |
Schraubengewinde | M3 |
Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
Leiterquerschnitt AWG | 26 ... 14 |
Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm |
Benennung Anschluss | Lastkreis |
---|---|
Anschlussart | Schraubanschluss |
Abisolierlänge | 8 mm |
Schraubengewinde | M3 |
Leiterquerschnitt starr | 0,14 mm² ... 2,5 mm² |
Leiterquerschnitt flexibel | 0,14 mm² ... 2,5 mm² |
Leiterquerschnitt AWG | 26 ... 14 |
Anzugsdrehmoment | 0,5 Nm ... 0,6 Nm |
Benennung | Luft- und Kriechstrecken zwischen den Stromkreisen |
---|---|
Normen/Bestimmungen | EN 50178 |
Isolierung | Basisisolierung |
Verschmutzungsgrad | 2 |
Überspannungskategorie | III |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Zeitraum für bestimmungsgemäße Verwendung (EFUP): 50 Jahre |
Informationen über gefährliche Substanzen finden Sie in der Herstellererklärung unter dem Reiter "Downloads" |
