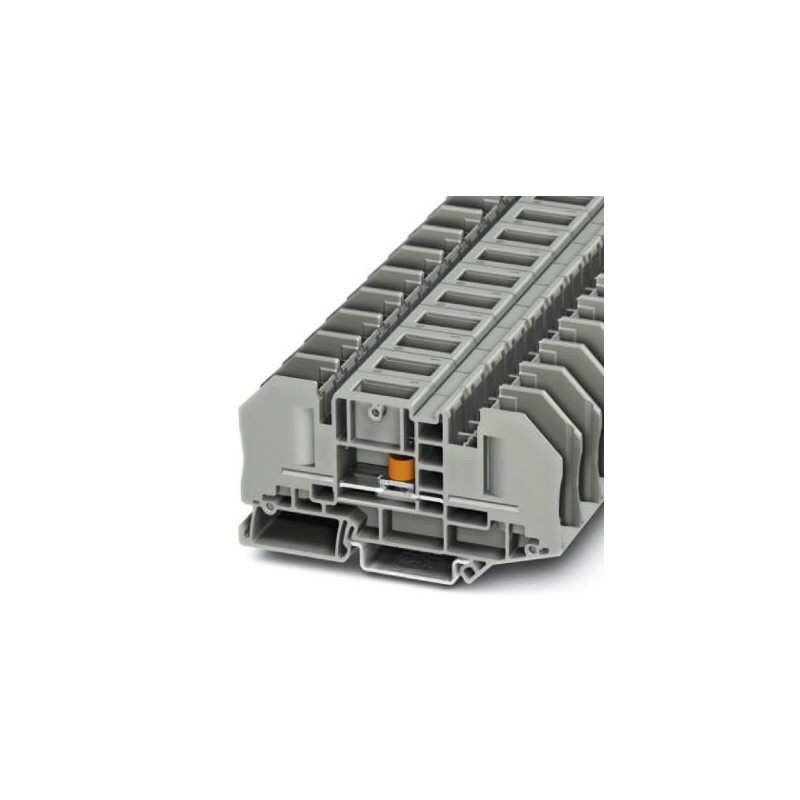

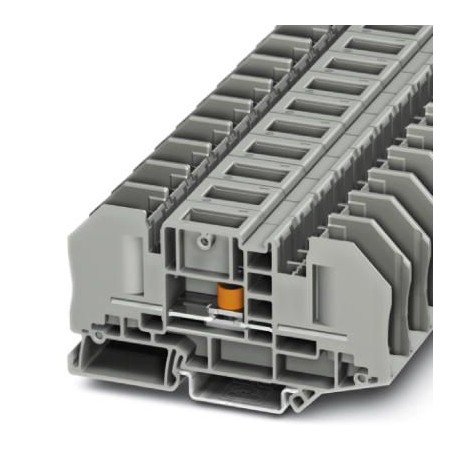

RTO 5-T 3049233 PHOENIX CONTACT Trennklemme mit Bolzenanschlusstechnik, Querschnitt: 0,1 6 mm², AWG: 26 10, .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

RTO 5-T 3049233 PHOENIX CONTACT Trennklemme mit Bolzenanschlusstechnik, Querschnitt: 0,1 6 mm², AWG: 26 10, ..

RTO 5-T

3049233

PHOENIX_CONTACT

25

Verfügbar

Schiff am heute

Trennklemme mit Bolzenanschlusstechnik, Querschnitt: 0,1 - 6 mm², AWG: 26 - 10, Breite 16,3 mm, Farbe: grau

Mehr Infos


Kabelschuhen Pressen Presszange

CLIPLINE 1 Reihenklemmen - PHOENIX CONTACT

RT Ring Lug Terminals - Bolt connection terminals - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
25+$4.96
50+$4.82
100+$4.71
125+$4.67
175+$4.63
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Allgemein

HinweisAchtung: bei nicht isolierten Kabelschuhen ist die Streckenverlängerung BE-RT... (siehe Zubehör) einzusetzen!
Anzahl der Etagen1
Anzahl der Anschlüsse2
Nennquerschnitt6 mm²
Farbegrau
IsolierstoffPA
Brennbarkeitsklasse nach UL 94V0

Allgemein

Bemessungsstoßspannung6 kV
Verschmutzungsgrad3
ÜberspannungskategorieIII
IsolierstoffgruppeI
Anschluss gemäß NormIEC 60947-7-1
Belastungsstrom maximal41 A (bei 6 mm² Leiterquerschnitt)
Nennstrom IN41 A
Nennspannung UN1000 V (Bemessungsspannung bei geöffneter Trennstelle 500 V)
Offene Seitenwandja
Ergebnis StoßspannungsprüfungPrüfung bestanden
Stoßspannungsprüfung Sollwert7,3 kV
Ergebnis StehwechselspannungsprüfungPrüfung bestanden
Stehwechselspannung Sollwert1,89 kV
Ergebnis der Prüfung der mechanischen Festigkeit von Klemmstellen (5maliger Leiteranschluss)Prüfung bestanden
Ergebnis Festsitz auf der BefestigungsauflagePrüfung bestanden
Festsitz auf BefestigungsauflageNS 35
Sollwert5 N
Ergebnis SpannungsfallprüfungPrüfung bestanden
Anforderung Spannungsfall≤ 3,2 mV
Ergebnis ErwärmungsprüfungPrüfung bestanden
Ergebnis KurzstromfestigkeitPrüfung bestanden
Prüfung der Kurzstromfestigkeit Leiterquerschnitt6 mm²
Kurzzeitstrom0,72 kA
Ergebnis Thermische PrüfungPrüfung bestanden
Nachweis der thermischen Merkmale (Nadelflamme) Einwirkdauer30 s
Ergebnis Prüfung Schwingen, BreitbandrauschenPrüfung bestanden
Prüfspezifikation Schwingen, BreitbandrauschenDIN EN 50155 (VDE 0115-200):2008-03
PrüfspektrumLebensdauerprüfung Kategorie 1, Klasse B, am Fahrzeugkasten angebaut
Prüffrequenzf1 = 5 Hz bis f2 = 150 Hz
ASD-Pegel0,02 g²/Hz
Beschleunigung0,8g
Prüfdauer je Achse5 h
PrüfrichtungenX-, Y- und Z-Achse
Ergebnis SchockprüfungPrüfung bestanden
Prüfspezifikation SchockprüfungDIN EN 50155 (VDE 0115-200):2008-03
SchockformHalbsinus
Beschleunigung5 g
Schockdauer30 ms
Anzahl der Schocks je Richtung3
PrüfrichtungenX-, Y- und Z-Achse (pos. und neg.)
Relativer Isolierstoff Temperatur Index (Elec., UL 746 B)130 °C
Temperatur Index Isolierstoff (DIN EN 60216-1 (VDE 0304-21))120 °C

Maße

Breite16,3 mm
Deckelbreite2,2 mm
Länge91,4 mm
Höhe NS 35/7,549,9 mm
Höhe NS 35/1557,4 mm

Anschlussdaten

HinweisAnschlussbolzen
AnschlussartBolzenanschluss
Anschluss gemäß NormIEC 60947-7-1
Leiterquerschnitt starr min0,1 mm²
Leiterquerschnitt starr max6 mm²
Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max10
Leiterquerschnitt flexibel min.0,1 mm²
Leiterquerschnitt flexibel max.6 mm²
Leiterquerschnitt flexibel AWG min26
Leiterquerschnitt flexibel AWG max10
Kabelschuhanschluss gemäß NormDIN 46234
Querschnitt Kabelschuhanschluss min0,5 mm²
Querschnitt Kabelschuhanschluss max6 mm²
Augendurchmesser5,3 mm
Breite10 mm
Bolzendurchmesser5 mm
Kabelschuhanschluss gemäß NormDIN 46237
Querschnitt Kabelschuhanschluss min1 mm²
Querschnitt Kabelschuhanschluss max6 mm²
Augendurchmesser5,3 mm
Breite10 mm
Bolzendurchmesser5 mm
SchraubengewindeM5
Anzugsdrehmoment min2,5 Nm
Anzugsdrehmoment max3 Nm
SchraubengewindeM4
Anzugsdrehmoment min1,5 Nm
Anzugsdrehmoment max1,8 Nm
