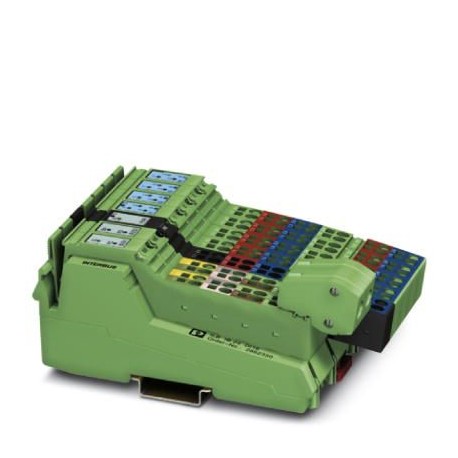

ILB IB 24 DI16 2862330 PHOENIX CONTACT I/O-Modul
ILB IB 24 DI16
2862330
PHOENIX_CONTACT
I/O-Modul
I / O
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Mehr Infos
▲Kaufmännische Daten
| Bestellschlüssel | 2862330 |
|---|---|
| Verpackungseinheit | 1 STK |
| Verkaufsschlüssel | O1 - Automatisierungssys. |
| Hinweis | Auftragsgebundene Fertigung (keine Rücknahme) |
| Katalogseite | Seite 222 (C-8-2015) |
| GTIN | 4017918943066 |
| Gewicht pro Stück (exklusive Verpackung) | 300,000 g |
| Gewicht pro Stück (inklusive Verpackung) | 353,400 g |
| Zolltarifnummer | 85389091 |
| Herkunftsland | DE (Deutschland) |
Maße
| Maßzeichnung | |
|---|---|
| Bildunterschrift | Abbildung zeigt die allgemeine Maßzeichnung der Produktfamilie Inline Block IO |
| Breite | 95 mm |
| Höhe | 141 mm |
| Tiefe | 57 mm |
| Hinweis zu Maßangaben | Maßangaben mit Steckern |
Umgebungsbedingungen
| Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
|---|---|
| Umgebungstemperatur (Lagerung/Transport) | -25 °C ... 85 °C |
| Zulässige Luftfeuchtigkeit (Betrieb) | max. 85 % (keine Betauung) |
| Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 95 % (keine Betauung) |
| Luftdruck (Betrieb) | 80 kPa ... 108 kPa (bis zu 2000 m üNN) |
| Luftdruck (Lagerung/Transport) | 66 kPa ... 108 kPa (bis zu 3500 m üNN) |
| Schutzart | IP20 |
Schnittstellen
| Benennung | INTERBUS |
|---|---|
| Anschlussart | Inline-Schirmstecker |
| Übertragungsgeschwindigkeit | 500 kBit/s |
Digitale Eingänge
| Benennung Eingang | Digitale Eingänge |
|---|---|
| Beschreibung des Eingangs | IEC 61131-2 Typ 1 |
| Anschlussart | Zugfederanschluss |
| Anschlusstechnik | 3-Leiter |
| Anzahl der Eingänge | 16 |
| Ansprechzeit typisch | ca. 500 µs |
| Schutzbenennung | Kurzschlussschutz, Überlastschutz der Sensorversorgung |
| Eingangsspannung | 24 V DC |
| Eingangsspannungsbereich "0"-Signal | -30 V DC ... 5 V DC |
| Eingangsspannungsbereich "1"-Signal | 15 V DC ... 30 V DC |
| Nenneingangsstrom bei UIN | 5 mA |
Potenzialtrennung
| Prüfstrecke | Peripherie / Ankommender Fernbus 500 V AC 50 Hz 1 min. |
|---|---|
| Peripherie / Abgehender Fernbus 500 V AC 50 Hz 1 min. | |
| Peripheriebereich / FE 500 V AC 50 Hz 1 min. | |
| Ankommender Fernbus / FE 500 V AC 50 Hz 1 min. | |
| Abgehender Fernbus / FE 500 V AC 50 Hz 1 min. | |
| Ankommender Fernbus / Abgehender Fernbus 500 V AC 50 Hz 1 min. |
Normen und Bestimmungen
| Störabstrahlung | Klasse B (Wohnbereich) |
|---|---|
| Mechanische Prüfungen | Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 5g |
| Schock nach EN 60068-2-27/IEC 60068-2-27 25g | |
| Anschluss gemäß Norm | CUL |
| Schutzklasse | III, IEC 61140, EN 61140, VDE 0140-1 |
Environmental Product Compliance
| China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
|---|---|
| Keine Gefahrstoffe über den Grenzwerten |
Klassifikationen
eCl@ss 4.027250302eCl@ss 4.127250302eCl@ss 5.027250302eCl@ss 5.127242600eCl@ss 6.027242600eCl@ss 7.027242604eCl@ss 8.027242604eCl@ss 9.027242604
Datasheet - PDF
▲| Titel: | Größe: | Typ: |
|---|---|---|
| PDF KATALOG PHOENIX AUTOMATION DE.pdf | 35 Mbytes |
|
| PHOENIX CONTACT-2862330-ILB IB 24 DI16 | 140 Kbytes |
|
