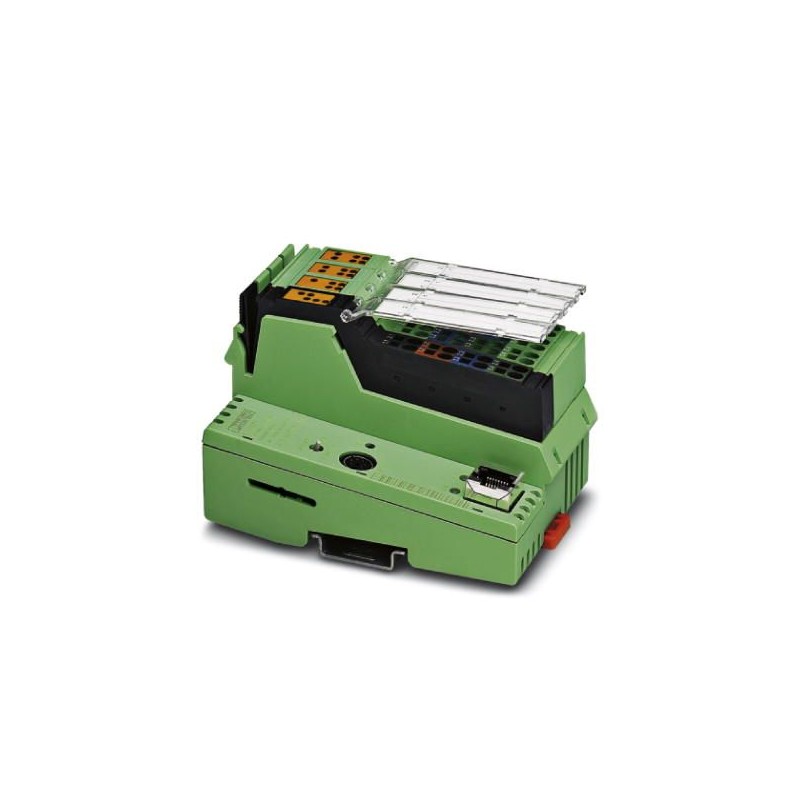

ILC 151 ETH/XC 2701141 PHOENIX CONTACT Inline-Controller für den Gebrauch unter erschwerten Umweltbedingunge.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

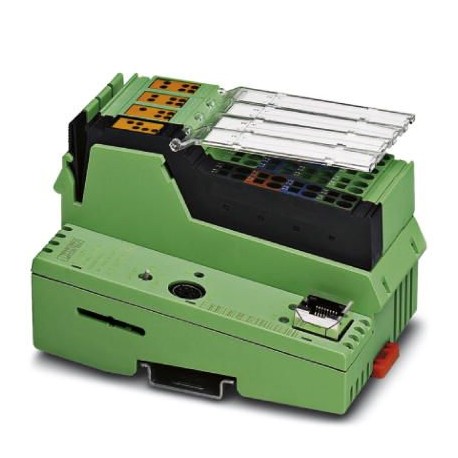

ILC 151 ETH/XC 2701141 PHOENIX CONTACT Inline-Controller für den Gebrauch unter erschwerten Umweltbedingunge..

ILC 151 ETH/XC

2701141

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Inline-Controller für den Gebrauch unter erschwerten Umweltbedingungen, mit Ethernet-Schnittstelle zur Kopplung an andere Steuerungen bzw. Systeme und Programmiermöglichkeit nach IEC 61131-3, komplett mit Anschlussstecker und Beschriftungsfeld.

Mehr Infos


Steuerungen SPS

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$399.89
2+$391.65
3+$391.62
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Produktbeschreibung

Die hochmodulare Steuerungsfamilie der Inline Controller von Phoenix Contact ist mit dem ILC 151 ETH/XC um eine leistungsfähige Kleinsteuerung ergänzt worden. Mit dieser Steuerung wird der mögliche Einsatzbereich der Inline Controller hin zu kleineren Anwendungen erweitert. Durch die direkte Integration in das Automatisierungssystem Inline kann die Kleinsteuerung hochmodular an die jeweiligen Bedürfnisse angepasst werden. Über seine integrierte Ethernetschnittstelle lässt sie sich mit der Automatisierungssoftware PC WorX nach IEC 61131 parametrieren und programmieren, tauscht parallel Daten mit OPC-Servern aus und kommuniziert mit TCP/IP-fähigen Teilnehmern.

Die Steuerungsfamilie der Inline Controller deckt ein breites Leistungsspektrum ab. Von der Einstiegsvariante bis zur High End-Steuerung kann der Anwender die für seine Applikation passende Steuerung finden. In dem Portfolio kann er zwischen Steuerungen mit unterschiedlicher Rechenleistung, mit oder ohne PROFINET-Controller und mit oder ohne GL-Zulassung wählen.

Maße

Breite80 mm
Höhe119,8 mm
Tiefe71,5 mm

Umgebungsbedingungen

SchutzartIP20
Umgebungstemperatur (Betrieb)-40 °C ... 60 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
Zulässige Luftfeuchtigkeit (Betrieb)10 % ... 95 % (nach DIN EN 61131-2)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)10 % ... 95 % (nach DIN EN 61131-2)
Luftdruck (Betrieb)70 kPa ... 106 kPa (bis 3000 m üNN)
Luftdruck (Lagerung/Transport)70 kPa ... 106 kPa (bis 3000 m üNN)
Schock25g, Kriterium 1, nach IEC 60068-2-27
Vibration (Betrieb)5g

Steuerungssystem

ProgrammierwerkzeugPC WORX / PC WORX EXPRESS
DiagnosewerkzeugDIAG+
KonfigurationswerkzeugConfig+ ab Version 1.01

Mechanischer Aufbau

Gewicht285 g
Diagnosedisplaynein
Steuerungsredundanznein

Datenschnittstellen

SchnittstelleINTERBUS-Lokalbus (Master)
AnschlussartInline-Datenrangierer
Übertragungsgeschwindigkeit500 kBaud / 2 MBaud (umschaltbar)
SchnittstelleParametrierung/Bedienung/Diagnose
AnschlussartRS-232-C, 6-polige MINI-DIN-Buchse (PS/2), Ethernet 10/100 (RJ45)
Übertragungsgeschwindigkeitmax. 115,2 kBit/s
SchnittstelleEthernet 10Base-T/100Base-TX
AnschlussartRJ45-Buchse
Übertragungsgeschwindigkeit10/100 MBit/s

PROFINET

GerätefunktionPROFINET-Device

Versorgung

Stromaufnahme typisch210 mA
Stromaufnahme maximal870 mA (370 mA Logikversorgung + 500 mA Analog-Spannungsversorgung)
Versorgungsspannung24 V DC
Versorgungsspannungsbereich19,2 V DC ... 30 V DC
Restwelligkeit± 5 %
Verlustleistungmax. 5 W

Feldbus-Funktion

Anzahl der Prozessdatenmax. 4096 Bit (INTERBUS)
max. 16384 Bit (interner MODBUS Client)
Anzahl der unterstützten Teilnehmermax. 128
Anzahl der anschließbaren Lokalbus-Teilnehmermax. 63 (Stromaufnahme ist zu beachten)
Anzahl der Teilnehmer mit Parameterkanalmax. 16
Anzahl unterstützter Abzweigklemmen mit Fernbusstichmax. 3

Direkte Ein-/Ausgänge

Benennung EingangDigitale Eingänge
Anzahl der Eingänge8
AnschlussartInline-Potenzialverteiler
Beschreibung des EingangsEN 61131-2 Typ 1 NPN/PNP
Benennung AusgangDigitale Ausgänge
Anzahl der Ausgänge4
Anschlusstechnik2-, 3-, 4-Leiter
Maximaler Ausgangsstrom je Kanal500 mA
Ohne analogen Eingangja
Ohne analogen Ausgangja
Ohne Puls Richtungs Ausgangja
Ohne Zählereingangja

IEC-61131-Laufzeitsystem

ProgrammierwerkzeugPC WORX / PC WORX EXPRESS
Programmspeicher256 kByte (21 K Anweisungen (IL))
Datenspeicher256 kByte
Remanenter Datenspeicher8 kByte (NVRAM)
Anzahl Steuerungs-Tasks8
Echtzeituhrja
