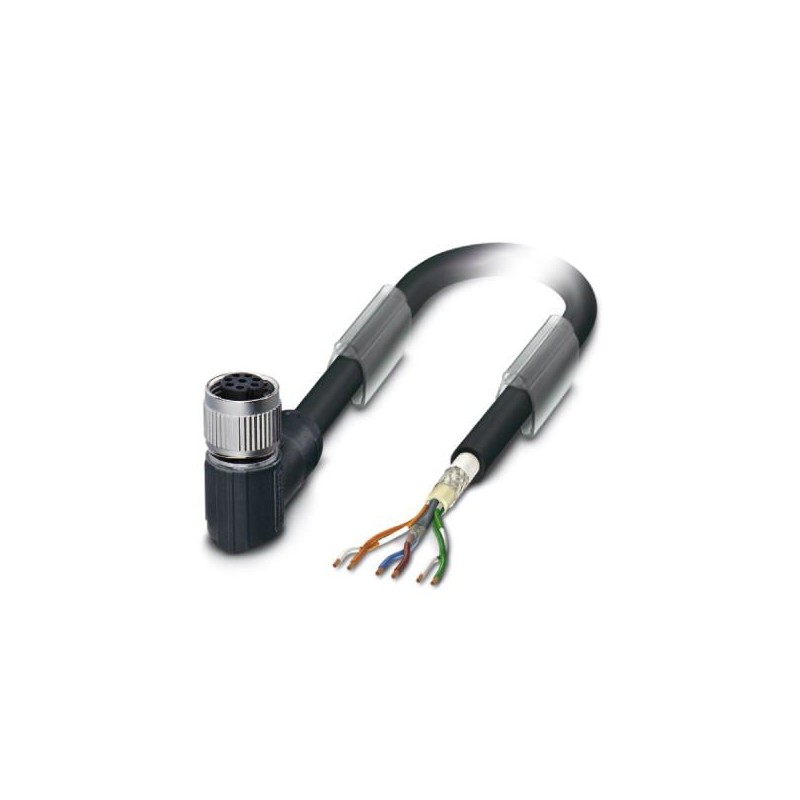

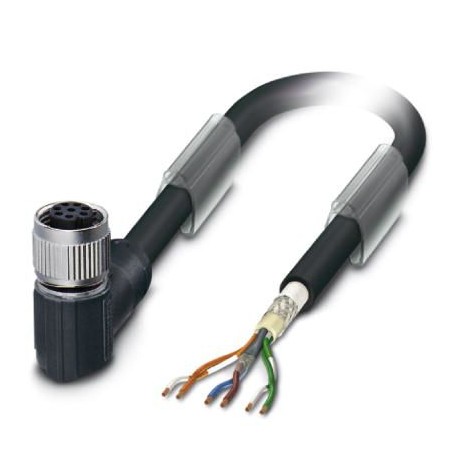

SAC-6P- 2,0-970/FR SCO 1428610 PHOENIX CONTACT Bussystem-Kabel, VARAN (100 MBit/s), 6-polig, SANTOPRENE halo.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SAC-6P- 2,0-970/FR SCO 1428610 PHOENIX CONTACT Bussystem-Kabel, VARAN (100 MBit/s), 6-polig, SANTOPRENE halo..

SAC-6P- 2,0-970/FR SCO

1428610

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Bussystem-Kabel, VARAN (100 MBit/s), 6-polig, SANTOPRENE halogenfrei, schwarz RAL 9005, geschirmt, freies Leitungsende, auf Buchse gewinkelt M12 SPEEDCON, A-kodiert, Kabellänge: 2 m

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Data plug connectors – PLUSCON data. Cabling - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$28.26
9+$25.24
17+$24.68
25+$24.39
33+$24.21
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Kabellänge2 m
Abmantellänge des freien Leitungsendes50 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-25 °C ... 90 °C (Stecker/Buchse)
SchutzartIP65
IP67

Allgemein

Bemessungsstrom bei 40 °C2 A
Bemessungsspannung30 V
Polzahl6
Isolationswiderstand≥ 100 MΩ
KodierungA - Standard
Signalart/KategorieVARAN, 100 MBit/s
StatusanzeigeNein
ÜberspannungskategorieII
Verschmutzungsgrad3
Anzugsdrehmoment0,4 Nm (M12-Steckverbinder)

Material

Brennbarkeitsklasse nach UL 94HB
Material KontaktCuZn
Material KontaktoberflächeNi/Au
Material KontaktträgerTPU GF
Material GriffkörperTPU, schwer entflammbar, selbstverlöschend
Material RändelZinkdruckguss, vernickelt
Material DichtungNBR

Anschlussbelegung

Pol = Aderfarbe (Signal) = Pol (optional)1 (Buchse)
4 (Buchse)
6 (Buchse) = BU (Power)
7 (Buchse) = BN (Power)
5 (Buchse) = GN/WH (RD+)
8 (Buchse) = GN (RD-)
2 (Buchse) = OG/WH (TD+)
3 (Buchse) = OG (TD-)

Leitung

KabeltypVARAN
Kabeltyp (Kurzzeichen)970
KabelkurzzeichenLi9YD12Y
Kabelaufbau1x2xAWG22/19 + 1x4xAWG24/19
Leiterquerschnitt4x 0,25 mm² (Signalleitung)
2x 0,38 mm² (Spannungsversorgung)
AWG Signalleitung24
AWG Spannungsversorgung22
Leiteraufbau Signalleitung19x 0,13 mm
Leiteraufbau Spannungsversorgung19x 0,16 mm
Aderdurchmesser inkl. Isolierung1,35 mm (Signalleitung)
1,5 mm (Spannungsversorgung)
Aderfarbenbraun, blau, weiß/orange, weiß/grün, grün, orange
Art der PaarschirmungGeflecht aus verzinnten Kupferdrähten, 95 % Bedeckung
Gesamtverseilung1 Sternvierer und 2 Adern mit 2 Füllern
SchirmungGeflecht aus verzinnten Kupferdrähten, Bedeckung ca. 85 %
Außenmantel, Farbeschwarz RAL 9005
Kabelaußendurchmesser D7,8 mm ±0,2 mm
Kleinster Biegeradius, fest verlegt≥ 93 mm
Kleinster Biegeradius, beweglich verlegt≥ 93 mm
Anzahl der Biegezyklen3000000
Biegeradius93 mm
Verfahrweg2 m
Verfahrgeschwindigkeit1 m/s
Beschleunigung2 m/s²
Kabelgewicht81 kg/km
Außenmantel, MaterialSANTOPRENE halogenfrei
Material InnenmantelTPE
Material FüllerGarn
Material AderisolationPP
Material Leiterblanke Cu-Litze
Isolationswiderstand5 GΩ*km (Datenleitung)
Leiterwiderstand77 Ω/m (Datenleitung)
Übertragungseigenschaften (Kategorie)CAT5 (IEC 11801:2002)
Betriebskapazität50 nF (Datenleitung)
Wellenwiderstand100 Ω ±15 %
Nennspannung Leitung125 V (Datenleitung)
48 V (Spannungsversorgung)
Prüfspannung Leitung2000 V (Spannungsversorgung)
max. 700 V AC (Datenleitung)
Halogenfreiheitnach DIN EN 50267-2-1
Umgebungstemperatur (Betrieb)-20 °C ... 80 °C (Kabel)
