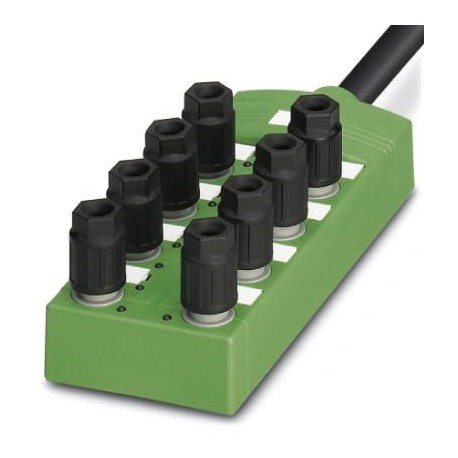

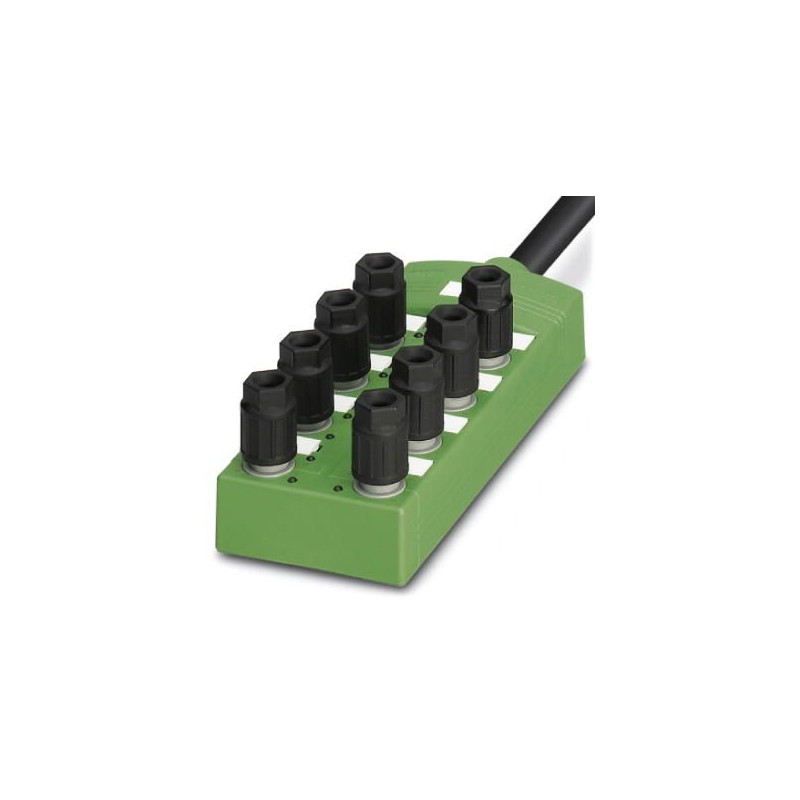

SACB- 4/4-L-10,0PUR QO-0,34 1548545 PHOENIX CONTACT Sensor-/Aktor-Box, Anwendung: Standard, Anschlussart: QU.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

SACB- 4/4-L-10,0PUR QO-0,34 1548545 PHOENIX CONTACT Sensor-/Aktor-Box, Anwendung: Standard, Anschlussart: QU..

SACB- 4/4-L-10,0PUR QO-0,34

1548545

PHOENIX_CONTACT

Verfügbar

Schiff am heute

Sensor-/Aktor-Box, Anwendung: Standard, Anschlussart: QUICKON, 0,14 mm² ... 0,34 mm², Anzahl der Steckplätze: 4, Polzahl: 4, Steckplatzbelegung: doppelt, Statusanzeige: Ja, pnp; Stammleitungsanschluss: Festanschluss 180°, PUR/PVC, Leitungslänge: 10 m, Schirmung: nein

Mehr Infos


Kabelschuhen Pressen Presszange

PLUSCON Feldverkabelung - PHOENIX CONTACT

Sensor/actuator cabling - PLUSCON field - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$93.87
3+$89.59
5+$88.04
7+$87.13
10+$86.50
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Allgemein

Bemessungsspannung24 V DC
Betriebsspannung maximal Umax30 V DC
Strombelastbarkeit je E/A-Signal2 A
Strombelastbarkeit je Steckplatz4 A
Bemessungsstrom gesamt12 A
Polzahl4
Anzahl der Steckplätze4
Brennbarkeitsklasse nach UL 94V0
Anschlussart Sensor/AktorQUICKON

Umgebungsbedingungen

SchutzartIP65
IP67
IP69K
Umgebungstemperatur (Betrieb)-30 °C ... 80 °C
-40 °C ... 90 °C (bei fester Verlegung)
-5 °C ... 80 °C (bei beweglicher Verlegung)

Lokale Diagnosefunktion

Lokale DiagnoseVersorgungsspannung LED grün
Statusanzeige I/O LED gelb

Stammleitungsanschlussdaten

AnschlussartFestanschluss
Kabellänge10 m
Anzugdrehmoment Montageschraube für Gehäusebefestigung0,5 Nm

Leitungsangaben (Sensor-/Aktor-Anschluss)

Litzenaufbau nach VDE 0295 / kleinster DrahtdurchmesserKlasse 2-6
AderisolationsmaterialPVC/PE/PP
Aderdurchmesser inkl. Isolation0,7 mm ... 1,3 mm
Leitungsaußendurchmesser minimal3,5 mm
Leitungsaußendurchmesser maximal6 mm
Anzugdrehmoment-Überwurfmutter2 Nm
Schlüsselweite Überwurfmutter13 mm
Leiterquerschnitt flexibel min.0,14 mm²
Leiterquerschnitt flexibel max.0,34 mm²
Leiterquerschnitt AWG min26
Leiterquerschnitt AWG max22

Materialangaben

Material GehäusePBT
Material VergussmassePUR
Material KontaktStahl/Kupfer
Material KontaktoberflächeSn

Anschlussbelegung

Steckplatz/Pol = Aderfarbe oder Anschluss1 / 4 (A) = WH
1 / 2 (B) = GY/PK
2 / 4 (A) = GN
2 / 2 (B) = RD/BU
3 / 4 (A) = YE
3 / 2 (B) = WH/GN
4 / 4 (A) = GY
4 / 2 (B) = BN/GN
1-4 / 1 (+ 24 V) = BN
1-4 / 3 (0 V) = BU

Leitung

KabeltypPUR/PVC schwarz
KabelkurzzeichenLiYY11Y-HF
Leiterquerschnitt8x 0,34 mm² (Signalleitung)
2x 0,75 mm² (Spannungsversorgung)
AWG Signalleitung22
AWG Spannungsversorgung18
Leiteraufbau Signalleitung42x 0,10 mm
Leiteraufbau Spannungsversorgung96x 0,10 mm
Aderdurchmesser inkl. Isolierung1,5 mm (Signalleitung)
2 mm (Spannungsversorgung)
GesamtverseilungAdern in Lagen verseilt
Außenmantel, Farbetiefschwarz RAL 9005
Kabelaußendurchmesser D8,7 mm ±0,2 mm
Kleinster Biegeradius, fest verlegt43,5 mm
Kleinster Biegeradius, beweglich verlegt87 mm
Anzahl der Biegezyklen1500000
Biegeradius87 mm
Verfahrweg2 m
Verfahrgeschwindigkeit2 m/s
Kabelgewicht112 kg/km
Außenmantel, MaterialPUR
Material InnenmantelPVC
Material AderisolationPVC
Material Leiterblanke Cu-Litze
Nennspannung Leitung≤ 500 V
Prüfspannung Ader/Ader1500 V AC (Signalleitung)
2000 V AC (Spannungsversorgung)
Umgebungstemperatur (Betrieb)-30 °C ... 70 °C (Kabel, feste Verlegung)
-5 °C ... 70 °C (Kabel, bewegliche Verlegung)
