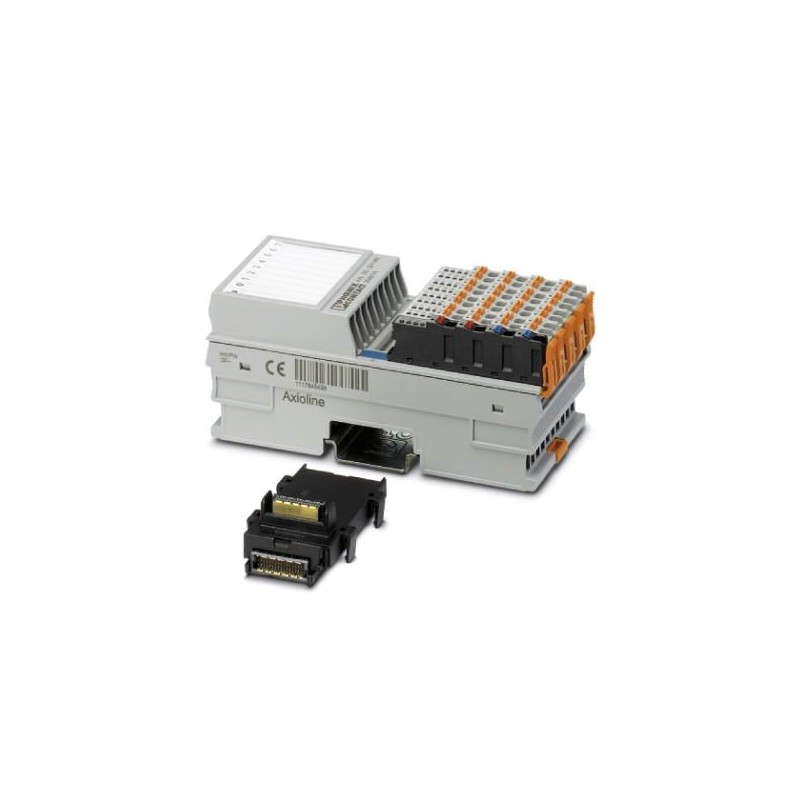

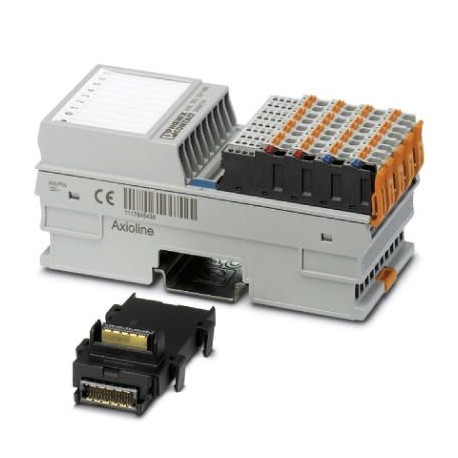

AXL F DI32/1 1F
2688035
PHOENIX_CONTACT
1
I/O-Modul
I / O
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Bestellschlüssel | 2688035 |
---|---|
Verpackungseinheit | 1 STK |
Verkaufsschlüssel | O1 - Automatisierungssys. |
Katalogseite | Seite 107 (C-6-2017) |
GTIN | 4046356501590 |
Gewicht pro Stück (exklusive Verpackung) | 238,300 g |
Gewicht pro Stück (inklusive Verpackung) | 238,300 g |
Zolltarifnummer | 85389091 |
Herkunftsland | DE (Deutschland) |
Maßzeichnung | |
---|---|
Bildunterschrift | Abmessungen |
Breite | 53,6 mm |
Höhe | 126,1 mm |
Tiefe | 54 mm |
Hinweis zu Maßangaben | Die Tiefe gilt bei Verwendung einer Tragschiene TH 35-7.5 (nach EN 60715). |
Umgebungstemperatur (Betrieb) | -25 °C ... 60 °C |
---|---|
Umgebungstemperatur (Lagerung/Transport) | -40 °C ... 85 °C |
Zulässige Luftfeuchtigkeit (Betrieb) | 5 % ... 95 % (keine Betauung) |
Zulässige Luftfeuchtigkeit (Lagerung/Transport) | 5 % ... 95 % (keine Betauung) |
Luftdruck (Betrieb) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
Luftdruck (Lagerung/Transport) | 70 kPa ... 106 kPa (bis zu 3000 m üNN) |
Schutzart | IP20 |
Benennung | Axioline F-Stecker |
---|---|
Anschlussart | Push-in-Anschluss |
Hinweis zur Anschlussart | Beachten Sie die Angaben zu den Leiterquerschnitten im Anwenderhandbuch "Axioline F: System und Installation". |
Leiterquerschnitt starr min | 0,2 mm² |
Leiterquerschnitt starr max | 1,5 mm² |
Leiterquerschnitt flexibel min. | 0,2 mm² |
Leiterquerschnitt flexibel max. | 1,5 mm² |
Leiterquerschnitt AWG min | 24 |
Leiterquerschnitt AWG max | 16 |
Abisolierlänge | 8 mm |
Montageart | Tragschiene |
---|---|
Nettogewicht | 238,3 g |
Hinweis zu Gewichtsangaben | mit Steckern und Bussockelmodul |
Benennung | Axioline F-Lokalbus |
---|---|
Anzahl der Kanäle | 2 |
Anschlussart | Bussockelmodul |
Übertragungsgeschwindigkeit | 100 MBit/s |
Benennung | Versorgung des Axioline F-Lokalbusses (UBus) |
---|---|
Versorgungsspannung | 5 V DC (über Bussockelmodul) |
Stromaufnahme | max. 120 mA (bis HW 04) |
max. 60 mA (ab HW 05) | |
Leistungsaufnahme | max. 600 mW (bis HW 04) |
max. 300 mW (ab HW 05) | |
Benennung | Einspeisung für digitale Eingabemodule (UI) |
Versorgungsspannung | 24 V DC |
Versorgungsspannungsbereich | 19,2 V DC ... 30 V DC (inklusive aller Toleranzen, inklusive Welligkeit) |
Stromaufnahme | max. 50 mA |
Leistungsaufnahme | max. 1,2 W |
Schutzbenennung | Überspannungsschutz Versorgungsspannung |
Verpolschutz Versorgungsspannung | |
Absicherung | max. 8 A (Verpolschutz bis 5 A) |
Benennung Eingang | Digitale Eingänge |
---|---|
Beschreibung des Eingangs | EN 61131-2 Typ 1 und 3 |
Anschlussart | Push-in-Anschluss |
Anschlusstechnik | 1-Leiter |
Anzahl der Eingänge | 32 |
Schutzbenennung | Verpolschutz der Eingänge |
Eingangsfilterzeit | 3000 µs (default) |
Eingangsspannungsbereich "0"-Signal | -3 V DC ... 5 V DC |
Eingangsspannungsbereich "1"-Signal | 11 V DC ... 30 V DC |
Nenneingangsstrom bei UIN | 2,4 mA |
Prüfstrecke | 5-V-Versorgung (Logik) / 24-V-Versorgung (Peripherie) 500 V AC 50 Hz 1 min. |
---|---|
5-V-Versorgung (Logik) / Funktionserde 500 V AC 50 Hz 1 min. | |
24-V-Versorgung (Peripherie) / Funktionserde 500 V AC 50 Hz 1 min. |
Mechanische Prüfungen | Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6 5g |
---|---|
Schock nach EN 60068-2-27/IEC 60068-2-27 30g | |
Dauerschock nach EN 60068-2-27/IEC 60068-2-27 10g | |
Schutzklasse | III, IEC 61140, EN 61140, VDE 0140-1 |
REACh SVHC | Lead 7439-92-1 |
---|---|
China RoHS | Zeitraum für bestimmungsgemäße Verwendung: unbegrenzt = EFUP-e |
Keine Gefahrstoffe über den Grenzwerten |
