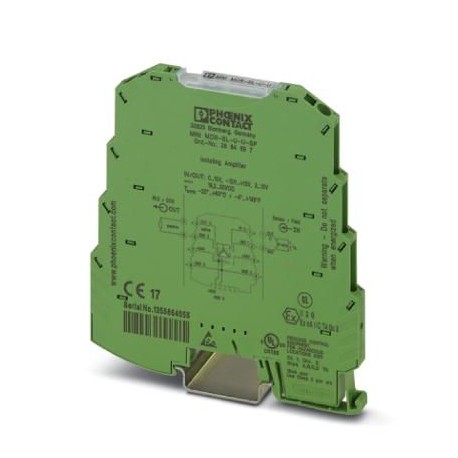

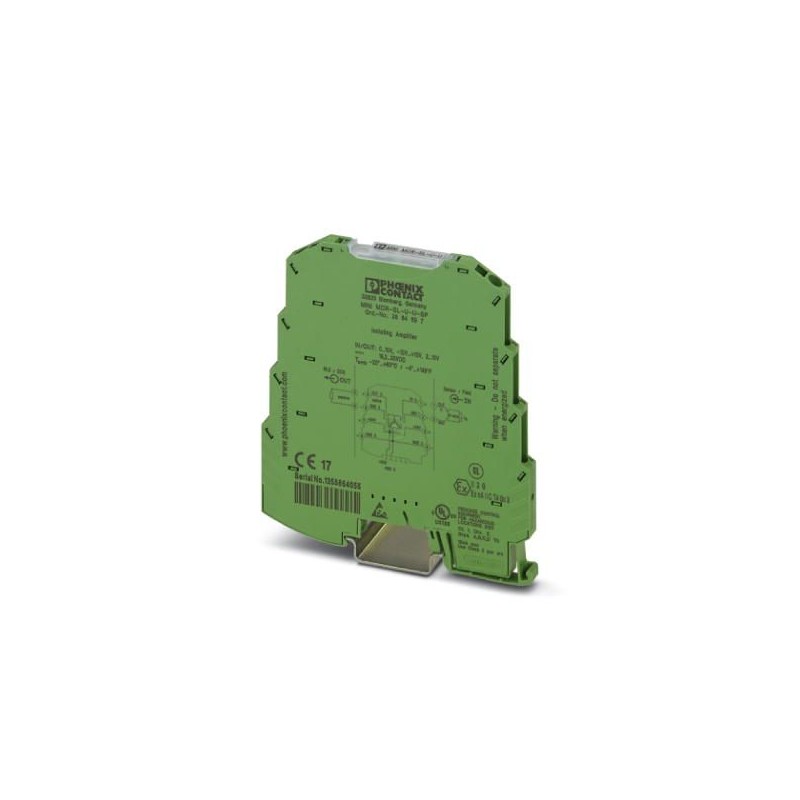

MINI MCR-SL-U-U-SP 2864697 PHOENIX CONTACT MCR-3-Wege-Trennverstärker, zur galvanischen Trennung von Analogs.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

MINI MCR-SL-U-U-SP 2864697 PHOENIX CONTACT MCR-3-Wege-Trennverstärker, zur galvanischen Trennung von Analogs..

MINI MCR-SL-U-U-SP

2864697

PHOENIX_CONTACT

Verfügbar

Schiff am heute

MCR-3-Wege-Trennverstärker, zur galvanischen Trennung von Analogsignalen, mit Zugfederanschluss, Eingangssignal: 0 ... 10 V/± 10 V, Ausgangssignal: 0 ... 10 V/± 10 V

Mehr Infos


Konverter

INTERFACE Signalkonverter - PHOENIX CONTACT

Modular Converter MCR technique. Analog - PHOENIX CONTACT

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von PHOENIX_CONTACT

MengePreis
1+$140.10
2+$136.27
3+$134.38
4+$133.17
6+$131.71
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



Maße

Breite6,2 mm
Höhe93,1 mm
Tiefe102,5 mm

Umgebungsbedingungen

Umgebungstemperatur (Betrieb)-20 °C ... 65 °C
Umgebungstemperatur (Lagerung/Transport)-40 °C ... 85 °C
SchutzartIP20

Eingangsdaten

Anzahl der Eingänge1
Konfigurierbar/Programmierbarnein
Eingangssignal Spannung0 V ... 10 V
-10 V ... 10 V
max. Eingangsspannung30 V
Eingangswiderstand Spannungseingangca. 100 kΩ

Ausgangsdaten

Anzahl der Ausgänge1
Konfigurierbar/Programmierbarnein
Ausgangssignal Spannung0 V ... 10 V
-10 V ... 10 V
max. Ausgangsspannung12,5 V
Kurzschluss-Stromca. 2 mA
Bürde/Ausgangslast Spannungsausgang≥ 10 kΩ

Versorgung

Versorgungsnennspannung24 V DC
Versorgungsspannungsbereich19,2 V DC ... 30 V DC (Zur Brückung der Versorgungsspannung kann der Tragschienen-Busverbinder (ME 6,2 TBUS-2 1,5/5-ST-3,81 GN, Artikel-Nr. 2869728) eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715)
Stromaufnahme maximal< 9 mA
Leistungsaufnahme< 200 mW (bei 24 V DC)

Anschlussdaten

AnschlussartZugfederanschluss
Leiterquerschnitt starr min0,2 mm²
Leiterquerschnitt starr max2,5 mm²
Leiterquerschnitt AWG min24
Leiterquerschnitt AWG max12
Leiterquerschnitt flexibel min.0,2 mm²
Leiterquerschnitt flexibel max.2,5 mm²
Abisolierlänge8 mm

Allgemein

Anzahl der Kanäle1
Übertragungsfehler maximal≤ 0,1 % (vom Endwert)
Temperaturkoeffizient maximal< 0,01 %/K
Temperaturkoeffizient typisch< 0,002 %/K
Grenzfrequenz (3 dB)ca. 100 Hz
Sprungantwort (10-90%)ca. 3,2 ms
SchutzbeschaltungTransientenschutz
Galvanische TrennungBasisisolierung nach EN 61010
ÜberspannungskategorieII
Verschmutzungsgrad2
Bemessungsisolationsspannung50 V AC/DC
Prüfspannung Eingang/Ausgang/Versorgung1,5 kV (50 Hz, 1 min.)
Elektromagnetische VerträglichkeitKonformität zur EMV-Richtlinie 2004/108/EG
StörabstrahlungEN 61000-6-4
StörfestigkeitEN 61000-6-2 Während der Störbeeinflussung kann es zu geringen Abweichungen kommen.
Farbegrün
Material GehäusePBT
Einbaulagebeliebig
MontagehinweisZur Brückung der Versorgungsspannung kann der Tragschienen-Busverbinder eingesetzt werden, aufschnappbar auf 35-mm-Tragschiene nach EN 60715.
KonformitätCE-konform
ATEXEx II 3 G Ex nA IIC T4 Gc X
UL, USA / KanadaUL 508 Recognized
Class I, Div. 2, Groups A, B, C, D T5
GLGL EMC 2 D

EMV-Daten

BenennungElektromagnetisches HF-Feld
Normen/BestimmungenEN 61000-4-3
typische Abweichung vom Messbereichsendwert15 %
BenennungSchnelle transiente Störungen (Burst)
Normen/BestimmungenEN 61000-4-4
typische Abweichung vom Messbereichsendwert15 %
BenennungLeitungsgeführte Störgrößen
Normen/BestimmungenEN 61000-4-6
typische Abweichung vom Messbereichsendwert15 %

Datasheet - PDF

Title:Language:Size:Type:
PHOENIX CONTACT-2864697-MINI MCR-SL-U-U-SPEnglish130 KbytesPHOENIX CONTACT-2864697-MINI MCR-SL-U-U-SP
