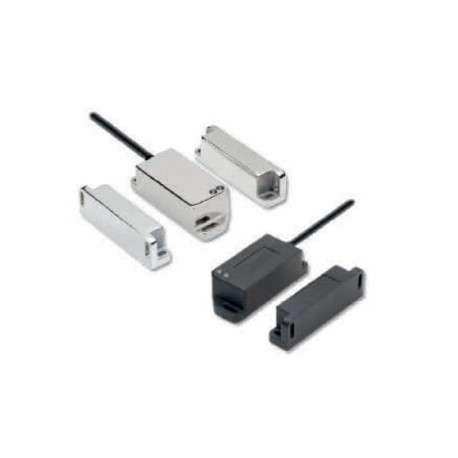

F3S-TGR-SPSA-10 387928 OMRON Security-Produkt, Switch Seg. PLe Unabhängige Plast. 1 2 Öffner + 1 Schließer L.. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

F3S-TGR-SPSA-10 387928 OMRON Security-Produkt, Switch Seg. PLe Unabhängige Plast. 1 2 Öffner + 1 Schließer L..

F3S-TGR-SPSA-10

387928

OMRON

Verfügbar

Schiff am heute

Security-Produkt, Switch Seg. PLe Unabhängige Plast. 1 2 Öffner + 1 Schließer LED-Sensor 10m

Mehr Infos


Sicherheit

Sicherheitstechnik. Sicherheitsschalter für Schutztüren - Berührungslose Schalter - OMRON

Sicherheitstechnik. Sicherheitsschalter für Schutztüren - Berührungslose Schalter - F3S-TGR-N_C - OMRON

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

MengePreis
1+$143.94
2+$139.95
4+$136.72
5+$135.81
7+$134.99
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



F3S-TGR-S_A/-S_D Berührungslose Schalter
Eigenständige, berührungslose Sicherheitsschalter
Eigenständige, berührungslose Schalter unterstützen Anwendungen wie z. B. Schutztüren oder die Positionsüberwachung in Maschinen. Sie verwenden die bewährte berührungslose Technologie von Omron, die mechanische Toleranzen und Vibrationen abdeckt.
• Modelle mit einem oder zwei Betätigern erhältlich (z. B. für Einzel- oder Doppeltür)
• Basierend auf der Hall-Technologie
• Reihenschaltung von bis zu 20 Schaltern möglich
• LED für einfache Diagnose
• Einsatz hinter Edelstahlverkleidungen möglich
• Keine Berührung – Kein Abrieb – Keine Partikel
• Ausgleich von mechanischen Toleranzen
• Geeignet für Hochdruckreinigung, CIP- und SIP-Prozesse wegen IP69K (Ausführungen mit Anschlusskabel)
• Erfüllt die Anforderungen bis PLe gemäß EN ISO 13849-1
Bestellinformationen
Schalter
Polyestergehäuse
Typ Kabelanschluss Bestellbezeichnung
Erfassung von einem Betätiger 5 m Anschlusskabel F3S-TGR-SPSA-05
10 m Anschlusskabel F3S-TGR-SPSA-10
M12, 8-polig F3S-TGR-SPSA-M1J8
Erfassung von zwei Betätigern 5 m Anschlusskabel F3S-TGR-SPSD-05
10 m Anschlusskabel F3S-TGR-SPSD-10
M12, 8-polig F3S-TGR-SPSD-M1J8
Edelstahlgehäuse
Typ Kabelanschluss Bestellbezeichnung
Erfassung von einem Betätiger 5 m Anschlusskabel F3S-TGR-SMSA-05
10 m Anschlusskabel F3S-TGR-SMSA-10
M12, 8-polig F3S-TGR-SMSA-M1J8
Erfassung von zwei Betätigern 5 m Anschlusskabel F3S-TGR-SMSD-05
10 m Anschlusskabel F3S-TGR-SMSD-10
M12, 8-polig F3S-TGR-SMSD-M1J8
Zubehör
Bestellbezeichnung
Anschlusskabel, 8-adrig 2 m Y92E-M12PURSH8S2M-L
5m Y92E-M12PURSH8S5M-L
10 m Y92E-M12PURSH8S10M-L
25 m Y92E-M12PURSH8S25M-L Betätiger für F3S-TGR-SPSA und -SPSD F39-TGR-SPS-A
für F3S-TGR-SMSA und -SMSD F39-TGR-SMS-A
Befestigungsschrauben Satz Torx-Sicherheitsschrauben (M4, 4 × 30 mm, 4 × 20 mm, 4 × 10 mm
einschl. Unterlegscheiben und Torx-bit)
F39-TGR-N-SCREWS
447
F3S-TGR-S_A/-S_D Berührungslose Schalter
Technische Daten
Mechanische Daten
Eigenschaft Produktbezeichnung Polyestersensor Edelstahlsensor
Anzeige – Grüne LED: Anzeige von geschlossenen Sicherheitsschaltkreisen (Schutztür geschlossen, Aktor vorhanden, Rückführkreis geprüft) Gelbe LED: Anzeige von offenen Sicherheitsschaltkreisen (Aktor entfernt)
Schaltabstand AUS  EIN (Sao) 10 mm, Schließen
EIN  AUS (Sar) 15 mm, Öffnen
Aktor-Annäherungs- geschwindigkeit
Min. 4 mm/s
Max. 1000 mm/s
Betriebstemperatur –25 bis 45 °C
Schutzklasse Kabelausführung IP69K
M12-Steckverbinder IP67
Kabelmaterial Kabelausführung PVC, 6 mm Außendurchm.
M12-Steckverbinder 250 mm, PVC, 6 mm Außendurchm.
Gehäusematerial Polyester mit UL-Zulassung Edelstahl 316
Elektrische Daten
Eigenschaft Produkt- bezeichnung
Polyestersensor Edelstahlsensor
Schalttechnologie – Halleffekt Reihenschaltung – bis zu 20 Schalter Spannungsversorgung 24 V DC ±10 % Stromaufnahme Max. 0,1 A
Schaltstrom Min. 10 mA, 5 V DC
Nennlast Sicherheitsausgänge Max. 3 A, 250 V AC/3 A, 24 V DC
Hilfsausgang Max. 0,2 A, 24 V DC
Zulassungen
Zertifizierung durch TÜV Rheinland gemäß EN-Normen
EN ISO13849-1
EN IEC 62061
EN ISO 14119
EN 60204-1
EN/IEC 60947-5-3
UL 508, CSA C22.2
BS 5304
Konformität mit EN 1088
448
F3S-TGR-S_A/-S_D Berührungslose Schalter
Verdrahtungsbeispiel (Reihenschaltung mit manuellem Neustart)
(bis zu PLe gemäß EN ISO 13849-1)
Sicherheitsschaltkreis 1 (schwarz/weiß) verwendet intern geprüfte, zwangsgeführte Relaiskontakte und ist mit dem entsprechenden Sicherheitsschaltkreis 2 (gelb/grün) des nächsten Schalters in Reihe verbunden. Ermöglicht eine minimale Verdrahtung
und einen höheren Strom zum Schalten der Schütze K1 und K2.
Eine Prüfung des manuellen Starts und des Rückführkreises wird durch Anschluss der
Hilfskontakte K1 (Aux) und K2 (Aux) und der Starttaste an die orangefarbene und braune Eingangsader erreicht.
24 V DC
GRAU AUX
24 V 0 V
+ -
ROT BLAU
SCHWARZ GELB
ORANGE BRAUN GRÜN WEISS
START
K1 (Aux)
24 V 0 V
+ -
ROT
BLAU
K2 (Aux)
GRAU AUX
SCHWARZ GELB
ORANGE BRAUN GRÜN WEISS
SICHE- RUNG
K1 K2
0 V
449
