D4C-1241 134466 OMRON Industrie Karriere Finale / Switches, Wasserdichtes Plattenmontage Plunger Plano Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

D4C-1241 134466 OMRON Industrie Karriere Finale / Switches, Wasserdichtes Plattenmontage Plunger Plano

D4C-1241

134466

OMRON

Verfügbar

Schiff am heute

Industrie Karriere Finale / Switches, Wasserdichtes Plattenmontage Plunger Plano

Mehr Infos


Endlagenschalter Endschalter Begrenzungsschalter

Mechanische Sensoren/Positionsschalter - Positionsschalter - OMRON

Mechanische Sensoren/Positionsschalter - Positionsschalter - D4C - OMRON

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

MengePreis
1+$74.58
4+$70.12
7+$68.78
10+$68.04
13+$67.61
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos

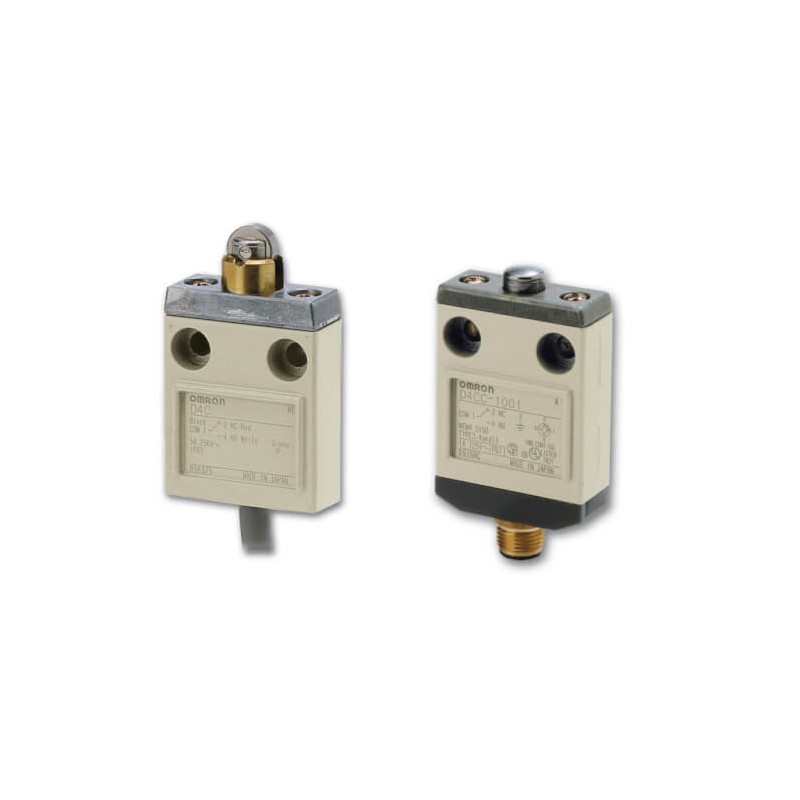

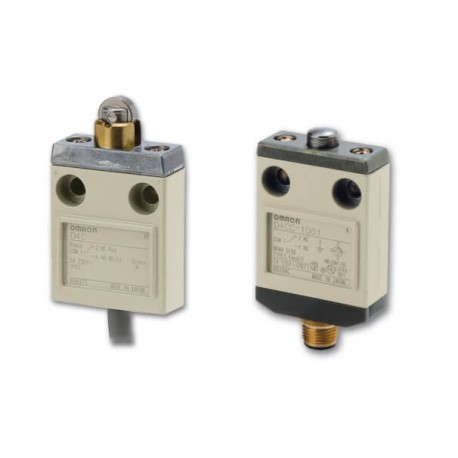

D4C Positionsschalter
Kompakter Positionsschalter im Metallgehäuse
Die 16 mm flache und kompakte Bauform machen die Positionsschalter der Serie D4C
sehr beliebt bei allen Standardanwendungen, jedoch besonders dort, wo die
Platzverhältnisse begrenzt sind oder hervorstehende Gehäuse den Betrieb der
Maschine stören könnten. Die dreifach abgedichtete Konstruktion, das robuste
Metallgehäuse und die exakt gefertigten beweglichen Teile sorgen für eine lange
Lebensdauer in standardmäßigen oder öligen Umgebungen (Spezialmodelle).
• 16 mm flache und kompakte Bauform
• Robustes Metallgehäuse
• Modelle mit M12-Steckverbinder oder ölbeständigem VCTF-Kabel
Bestellinformationen
Betätigertyp Lastbereich (V DC)*1 LED-Funktionsanzeige Anschlussart Bestellbezeichnung max. 0,8 W bis 60 W Nein Ja
Stößel ■ ■ – ■ *2
D4CC-3001
3m D4C-1201
– ■ ■ D4CC-4001
3m D4C-3201
Abgedichteter Stößel ■ – ■ D4CC-3031
3m D4C-1231
– ■ ■ D4CC-4031
3m D4C-3231
Stößel mit M14-Befestigung ■ – ■ D4CC-3041
3m D4C-1241
– ■ ■ D4CC-4041
3m D4C-3241
Rollenstößel ■ – ■ D4CC-3002
3m D4C-1202
– ■ ■ D4CC-4002
3m D4C-3202
Abgedichteter Rollenstößel ■ – ■ D4CC-3032
3m D4C-1232
– ■ ■ D4CC-4032
3m D4C-3232
Rollenstößel mit M14-Befestigung ■ – ■ D4CC-3042
3m D4C-1242
– ■ ■ D4CC-4042
3m D4C-3242
Querrollenstößel ■ – ■ D4CC-3003
3m D4C-1203
– ■ ■ D4CC-4003
3m D4C-3203
Abgedichteter Querrollenstößel ■ – ■ D4CC-3033
3m D4C-1233
– ■ ■ D4CC-4033
3m D4C-3233
Querrollenstößel mit M14-Befestigung ■ – ■ D4CC-3043
3m D4C-1243
– ■ ■ D4CC-4043
3m D4C-3243
Rollenhebel ■ – ■ D4CC-3024
3m D4C-1220
– ■ ■ D4CC-4024
3m D4C-3220
Stahl-Federstab ■ – ■ D4CC-3050
3m D4C-1250
– ■ ■ D4CC-4050
3m D4C-3250
*1 Angaben zu max. Strom pro Nennspannung und Lasttyp finden Sie in den technischen Daten. Mikrolast-Modelle mit 5 mW bis 0,8 W sind ebenfalls erhältlich. Für Bestellungen siehe vollständiges Datenblatt.
*2 Vorverdrahtete Ausführungen mit 30 cm PVC-Kabel und M12-Steckverbinder (Kabelschwanz) sind ebenfalls erhältlich. Wenden Sie sich an Ihre OMRON-Vertretung.
292
D4C Positionsschalter
Technische Daten
Nennspannung und -strom
Modell Nennspannung Nennstrom*1 Nicht-induktive Last Induktive Last Einschaltstrom Verwendbarer
Ohmsche Last Lampenlast Induktive Last Motorlast
Öffner Schließer Öffner Schließer Öffner Schließer Öffner Schließer Öffner Schließer
Lastbereich
(5 bis 30 V DC)
D4C-1@@@ 125 V AC 5 A 5 A 1,5 A 0,7 A 3 A 3 A 2,5 A 1,3 A max.
max. 10 A –
250 V AC 2 A 5 A 5 A 1 A 0,5 A 2 A 2 A 1,5 A 0,8 A
20 A
8 V DC 5 A 5 A 2 A 2 A 5 A 4 A 3 A 3 A 0,8 W bis 60 W
14 V DC 5 A 5 A 2 A 2 A 4 A 4 A 3 A 3 A
30 V DC 2 A 4 A 4 A 2 A 2 A 3 A 3 A 3 A 3 A
125 V DC 0,4 A 0,4 A 0,05 A 0,05 A 0,4 A 0,4 A 0,05 A 0,05 A –
250 V DC 0,2 A 0,2 A 0,03 A 0,03 A 0,2 A 0,2 A 0,03 A 0,03 A
D4C-3@@@ 30 V DC 2 A 4 A 4 A 2 A 2 A 3 A 3 A 3 A 3 A 0,8 W bis 60 W
D4CC-3@@@
D4CC-4@@@
30 V DC 1 A 1 A 1 A 1 A 1 A 1 A 1 A 1 A 1 A max. 5 A max. 2,5 A 0,8 W bis 30 W
D4C-6@@@ 30 V DC 0,1 A 0,1 A 0,1 A – – max.
20 A
max. 10 A 5 mW bis 0,8 W
*1 Für D4C-Kabeltypen sind diese Nennwerte durch den TÜV Rheinland nach EN60947-5-1 (Dokumentennr. R9451333) zertifiziert.
Allgemeine technische Daten
Eigenschaft D4C-_ (Kabelausführungen) D4CC-_ (Steckverbindertypen)
Lebensdauer*1
Mechanisch min. 10.000.000 Schaltspiele
Elektrisch min. 200.000 Schaltspiele
Betätigungsfrequenz Mechanisch 120 Schaltspiele/Minute
Elektrisch 30 Schaltspiele/Minute
LED-Anzeige D4C-3_, D4C-6_, D4CC-4_: Funktionsanzeige (rot) Funktionsanzeige schaltet bei Betätigung des Schalters AUS*2
Umgebungstemperatur Betrieb –10 bis 70 °C (ohne Vereisung)
Schutzklasse IEC 60529: IP67
*1 Die Werte sind für eine Betriebstemperatur von 5 bis 35 °C bei einer relativen Luftfeuchtigkeit von 40 bis 70 % angegeben.
*2 Modelle, bei denen die Funktionsanzeige bei Betätigung des Schalters aufleuchtet, sind lieferbar, indem '-B' an die Bestellbezeichnung angehängt wird. Erkundigen Sie sich wegen der
Verfügbarkeit bei Ihrer OMRON-Vertretung.
293
