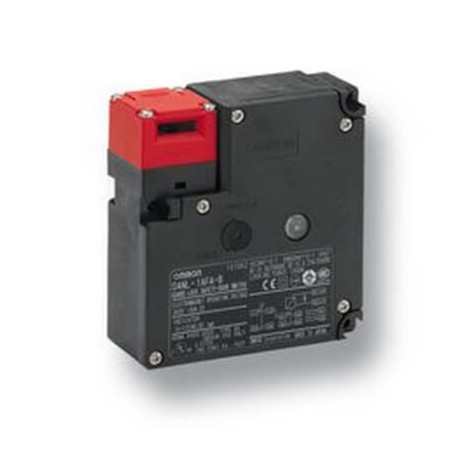

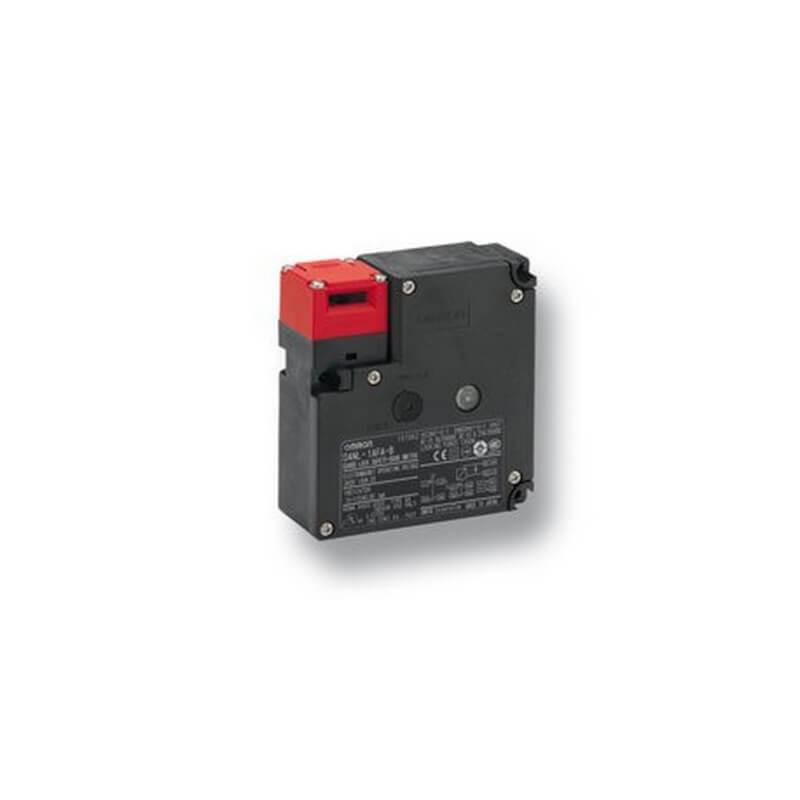

D4NL-4HFA-B 133809 OMRON Security-Produkt, Schaltfrequenz, mech Sperren / Entsperren solen. LED 24VDC 3NC + .. Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

D4NL-4HFA-B 133809 OMRON Security-Produkt, Schaltfrequenz, mech Sperren / Entsperren solen. LED 24VDC 3NC + ..

D4NL-4HFA-B

133809

OMRON

Verfügbar

Schiff am heute

Security-Produkt, Schaltfrequenz, mech Sperren / Entsperren solen. LED 24VDC 3NC + 2NC M20

Mehr Infos


Sicherheit

Sicherheitstechnik. Sicherheitsschalter für Schutztüren - Verriegelungsschalter mit Zuhaltung - OMRON

Sicherheitstechnik. Sicherheitsschalter für Schutztüren - Verriegelungsschalter mit Zuhaltung - D4NL - OMRON

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

MengePreis
1+$115.55
2+$112.15
4+$109.39
6+$108.02
8+$107.19
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



D4NL Verriegelungsschalter mit Zuhaltung
Verriegelungsschalter mit Zuhaltung
Die Verriegelungsschalter der D4NL-Serie sind mit vier oder fünf integrierten
Kontakten erhältlich. Im verriegelten Zustand weisen diese Schalter eine Zuhaltekraft von bis zu 1300 N auf. Ausführungen mit mechanischer Verriegelung und
elektromagnetischer Entriegelung sowie Ausführungen mit elektromagnetischer
Verriegelung und mechanischer Entriegelung prägen das Bild dieser Schalterpalette.
• Verriegelungsschalter mit elektromagnetischem Verriegelungs- oder
Entriegelungsmechanismus
• Ausführungen mit vier oder fünf integrierten Kontakten
• Hohe Zuhaltekraft: 1300 N
• Für Standard- und Mikrolasten gleichermaßen geeignet
• Betätiger entsprechen denen der Serien D4GL und D4NS
Bestellinformationen
Schalter (mit Zwangsöffnungskontakten und Zulassung)
Verriegelungs- und
Entriegelungstypen
Kontaktkonfiguration Kabeleinführung Bestellbezeichnung
Verriegelungs- und
Entriegelungstypen
Kontaktkonfiguration Kabeleinführung Bestellbezeichnung
Mechanische Verriegelung Elektromagnetische Entriegelung
1 Öffner/1 Schließer +
1 Öffner/1 Schließer
1 Öffner/1 Schließer +
2 Öffner
2 Öffner + 1 Öffner/
1 Schließer
M20 D4NL-4AFA-B M20 D4NL-4BFA-B
M20 D4NL-4CFA-B
Magnetspulen- verriegelung/ Mechanische Entriegelung
1 Öffner/1 Schließer +
1 Öffner/1 Schließer
1 Öffner/1 Schließer +
2 Öffner
2 Öffner + 1 Öffner/
1 Schließer
M20 D4NL-4AFG-B M20 D4NL-4BFG-B
M20 D4NL-4CFG-B
2 Öffner + 2 Öffner M20 D4NL-4DFA-B
2 Öffner + 2 Öffner M20 D4NL-4DFG-B
2 Öffner/1 Schließer +
1 Öffner/1 Schließer
2 Öffner/1 Schließer +
2 Öffner
3 Öffner + 1 Öffner/
1 Schließer
M20 D4NL-4EFA-B M20 D4NL-4FFA-B
M20 D4NL-4GFA-B
2 Öffner/1 Schließer +
1 Öffner/1 Schließer
2 Öffner/1 Schließer +
2 Öffner
3 Öffner + 1 Öffner/
1 Schließer
M20 D4NL-4EFG-B M20 D4NL-4FFG-B
M20 D4NL-4GFG-B
3 Öffner + 2 Öffner M20 D4NL-4HFA-B
Hinweis: • Kabeleinführungen in den Größen G1/2 und Pg 13,5 ebenfalls verfügbar
• Magnetspule: 24 V DC, orange LED: 10 bis 115 V AC/DC
Betätiger (gesondert zu bestellen)
3 Öffner + 2 Öffner M20 D4NL-4HFG-B
Typ Bestellbezeichnung
Typ Bestellbezeichnung
Horizontale Montage D4DS-K1
Vertikale Montage D4DS-K2
Verstellbare Montage
(horizontal)
Verstellbare Montage
(horizontal/vertikal)
D4DS-K3
D4DS-K5
Technische Daten
Schutzart IP67 (EN60947-5-1) (Bezieht sich nur auf den Schalter. Die Schutzklasse für die Betätiger-Öffnung ist IP00.)
Lebensdauer*1
Mechanisch min. 1000000 Schaltspiele
Elektrisch min. 500000 Schaltspiele bei einer ohmschen Last von 3 A bei 250 V AC
Betätigungsgeschwindigkeit 0,05 bis 0,5 m/s Betätigungsfrequenz max. 30 Schaltspiele/Minute Nennfrequenz 50/60 Hz
Kontaktabstand min. 2 x 2 mm
Zwangsöffnungskraft *2
min. 60 N (EN60947-5-1)
Zwangsöffnungsweg *2 min. 10 mm (EN60947-5-1)
Zuhaltekraft min. 1300 N
Minimal verwendbare Last Ohmsche Last von 1 mA bei 5 V DC (N-Pegel-Referenzwert)
Thermischer Strom (Ith) 10 A (EN60947-5-1) Bedingter Kurzschlussstrom 100 A (EN60947-5-1) Verschmutzungsgrad (Betriebsumgebung) 3 (EN60947-5-1)
Schutz gegen elektrischen Schlag Klasse II (Schutzisolierung)
Umgebungstemperatur Betrieb: –10 bis 55 C (ohne Vereisung)
*1 Die Lebensdauer ist für eine Umgebungstemperatur von 5 bis 35 C und eine Luftfeuchtigkeit von 40 bis 70 % angegeben. Weitere Informationen erhalten Sie vom Omron-Vertrieb.
*2 Diese Zahlen stellen die Mindestanforderungen für sicheren Betrieb dar.
Hinweis: Die oben angegebenen Werte sind Anfangswerte.
456
