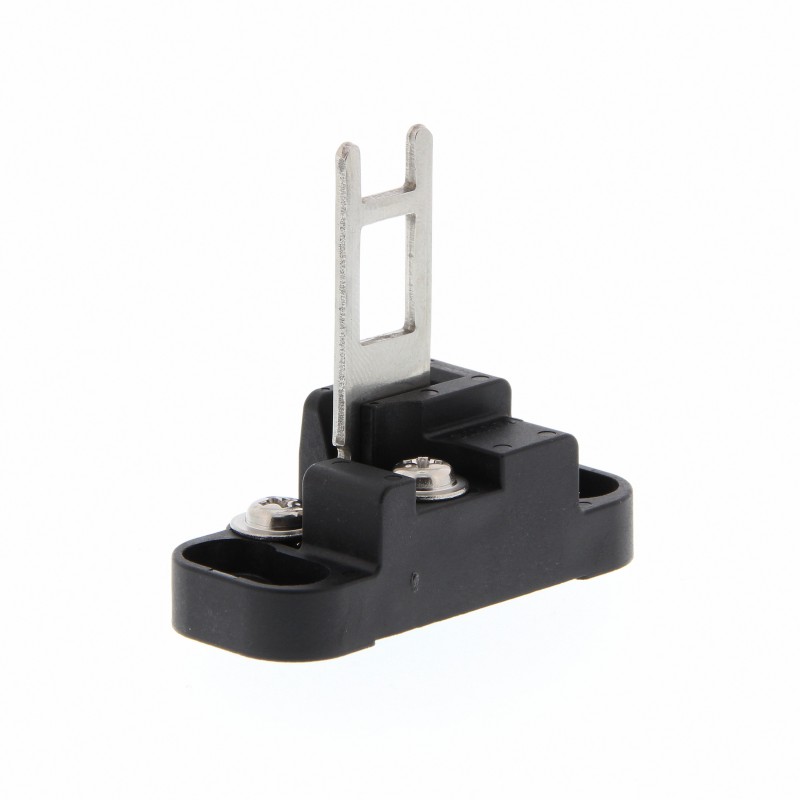

D4DS-K5 152522 OMRON Security-Produkt, Stift einstellbar horizontal / vertikal Vergrößern
Die Bilder sind nur orientativ. Bitte prüfen Sie das Artikelstammdatenblatt.

D4DS-K5 152522 OMRON Security-Produkt, Stift einstellbar horizontal / vertikal

D4DS-K5

152522

OMRON

Verfügbar

Schiff am heute

Security-Produkt, Stift einstellbar horizontal / vertikal

Mehr Infos


Sicherheit

Sicherheitstechnik. Sicherheitsschalter für Schutztüren - Verriegelungsschalter mit Zuhaltung - OMRON

Sicherheitstechnik. Sicherheitsschalter für Schutztüren - Verriegelungsschalter mit Zuhaltung - D4NL - OMRON

* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von OMRON

MengePreis
1+$19.51
13+$16.92
26+$16.50
39+$16.30
52+$16.16
*Dieser Preis ist pro Einheit und ist der Nettowert (ohne Steuern, falls zutreffend).

Wie es funktioniert

Wie funktioniert das?

1 Fügen Sie die Produkte Ihrer Wahl in den Warenkorb
2 Geben Sie Ihre Kontaktdaten und senden Sie Ihre Anfrage
3 Sie werden per E-Mail mit unseren Preisvorschläge mitzuteilen
4 Beenden Sie einfach Ihre Bestellung und Sie erhalten die Produkte

Es gibt verschiedene Möglichkeiten die Zahlung abzuwickeln
- Kreditkarte
- Banküberweisung
- PayPal


Verwandte Produkte

Mehr Infos



D4GL Verriegelungsschalter mit Zuhaltung
Verriegelungsschalter mit Zuhaltung
Die Verriegelungsschalter der D4GL-Serie sind mit vier oder fünf integrierten Kontakten erhältlich. Im verriegelten Zustand weisen diese Schalter eine Zuhaltekraft von bis
zu 1000 N auf. Ausführungen mit mechanischer Verriegelung und elektromagnetischer
Entriegelung sowie Ausführungen mit elektromagnetischer Verriegelung und mechanischer Entriegelung prägen das Bild dieser Schalterpalette.
• Schlanker Verriegelungsschalter mit elektromagnetischem Verriegelungs- oder Entriegelungsmechanismus
• Ausführungen mit vier oder fünf integrierten Kontakten
• Hohe Zuhaltekraft: 1000 N
• Für Standard- und Mikrolasten gleichermaßen geeignet
• Betätiger entsprechen denen der Serien D4NL und D4NS
Bestellinformationen
Schalter (mit Zwangsöffnungskontakten und Zulassung)
Verriegelungs- und
Entriegelungstypen
Kontaktkonfiguration Kabelein- führung
Bestellbezeichnung
Verriegelungs- und
Entriegelungstypen
Kontaktkonfiguration Kabelein- führung
Bestellbezeichnung
Mechanische
1 Öffner/1 Schließer + 1 Öffner/ M20 D4GL-4AFA-A
Magnetspulenverrie- 1 Öffner/1 Schließer + 1 Öffner/ M20 D4GL-4AFG-A
Verriegelung Elektromagnetische Entriegelung
1 Schließer
1 Öffner/1 Schließer + 2 Öffner M20 D4GL-4BFA-A
2 Öffner + 1 Öffner/1 Schließer M20 D4GL-4CFA-A
2 Öffner + 2 Öffner M20 D4GL-4DFA-A
2 Öffner/1 Schließer + 1 Öffner/ M20 D4GL-4EFA-A
1 Schließer
2 Öffner/1 Schließer + 2 Öffner M20 D4GL-4FFA-A
3 Öffner + 1 Öffner/1 Schließer M20 D4GL-4GFA-A
3 Öffner + 2 Öffner M20 D4GL-4HFA-A
gelung Mechanische Entriegelung
1 Schließer
1 Öffner/1 Schließer + 2 Öffner M20 D4GL-4BFG-A
2 Öffner + 1 Öffner/1 Schließer M20 D4GL-4CFG-A
2 Öffner + 2 Öffner M20 D4GL-4DFG-A
2 Öffner/1 Schließer + 1 Öffner/ M20 D4GL-4EFG-A
1 Schließer
2 Öffner/1 Schließer + 2 Öffner M20 D4GL-4FFG-A
3 Öffner + 1 Öffner/1 Schließer M20 D4GL-4GFG-A
3 Öffner + 2 Öffner M20 D4GL-4HFG-A
Hinweis: • Kabeleinführungen in den Größen G1/2 und Pg13,5 ebenfalls verfügbar
• Magnetspule: 24 V DC, orange/grüne LED: 24 V DC
Betätiger (gesondert zu bestellen)
Typ Bestellbezeichnung
Typ Bestellbezeichnung
Horizontale Montage D4DS-K1
Vertikale Montage D4DS-K2
Verstellbare Montage
(horizontal)
Verstellbare Montage
(horizontal/vertikal)
D4DS-K3
D4DS-K5
Technische Daten
Schutzart IP67 (EN60947-5-1)
(Bezieht sich nur auf den Schalter. Die Schutzklasse für die Betätiger-Öffnung ist IP00.)
Lebensdauer *1
Mechanisch min. 1000000 Schaltspiele
Elektrisch Min. 500000 Schaltspiele bei einer ohmschen Last von 4 mA bei 24 V DC
min. 150000 Schaltspiele bei einer ohmschen Last von 1 A bei 125 V AC in 2 Schaltkreisen und 4 mA bei 24 V DC in 2 Schaltkreisen
Betätigungsgeschwindigkeit 0,05 bis 0,5 m/s Betätigungsfrequenz max. 30 Schaltspiele/Minute Nennfrequenz 50/60 Hz
Kontaktabstand min. 2 x 2 mm
Zwangsöffnungskraft *2
Zwangsöffnungsweg *3
min. 60 N (EN60947-5-1)
min. 10 mm (EN60947-5-1)
Zuhaltekraft min. 1000 N
Minimal verwendbare Last Ohmsche Last von 4 mA bei 24 V DC (N-Pegel-Referenzwert)
Thermischer Strom (Ith) 2,5 A (EN60947-5-1) Bedingter Kurzschlussstrom 100 A (EN60947-5-1) Verschmutzungsgrad (Betriebsumgebung) 3 (EN60947-5-1)
Schutz gegen elektrischen Schlag Klasse II (Schutzisolierung)
Umgebungstemperatur Betrieb: –10 bis 55 C (ohne Vereisung)
*1 Die Lebensdauer ist für eine Umgebungstemperatur von 5 bis 35 C und eine Luftfeuchtigkeit von 40 bis 70 % angegeben. Weitere Informationen erhalten Sie vom Omron-Vertrieb.
*2 Diese Zahlen stellen die Mindestanforderungen für sicheren Betrieb dar.
*3 Diese Zahlen stellen die Mindestanforderungen für sicheren Betrieb dar.
Hinweis: Die oben angegebenen Werte sind Anfangswerte.
457

Datasheet - PDF

Title:Language:Size:Type:
pdf1-mostradoSicherheitstechnik - Betätiger horizontal und vertikal einstellbar - für D4NS, D4NL - OMRON - German254 Kbytespdf1-mostradoSicherheitstechnik - Betätiger horizontal und vertikal einstellbar - für D4NS, D4NL - OMRON -
pdf2-mostradoSicherheitstechnik - Betätiger horizontal und vertikal einstellbar - für D4NS, D4NL - OMRON - German250 Kbytespdf1-mostradoSicherheitstechnik - Betätiger horizontal und vertikal einstellbar - für D4NS, D4NL - OMRON -
pdf3-mostradoSicherheitstechnik - Betätiger horizontal und vertikal einstellbar - für D4NS, D4NL - OMRON - German256 Kbytespdf1-mostradoSicherheitstechnik - Betätiger horizontal und vertikal einstellbar - für D4NS, D4NL - OMRON -
pdf4-mostradoSicherheitstechnik - Betätiger horizontal und vertikal einstellbar - für D4NS, D4NL - OMRON - German1 Mbytespdf1-mostradoSicherheitstechnik - Betätiger horizontal und vertikal einstellbar - für D4NS, D4NL - OMRON -
pdf5-mostradoSicherheitstechnik - Betätiger horizontal und vertikal einstellbar - für D4NS, D4NL - OMRON - German2 Mbytespdf1-mostradoSicherheitstechnik - Betätiger horizontal und vertikal einstellbar - für D4NS, D4NL - OMRON -
