MCF18105R5
ELDON
1
Verfügbar Schiff am heute

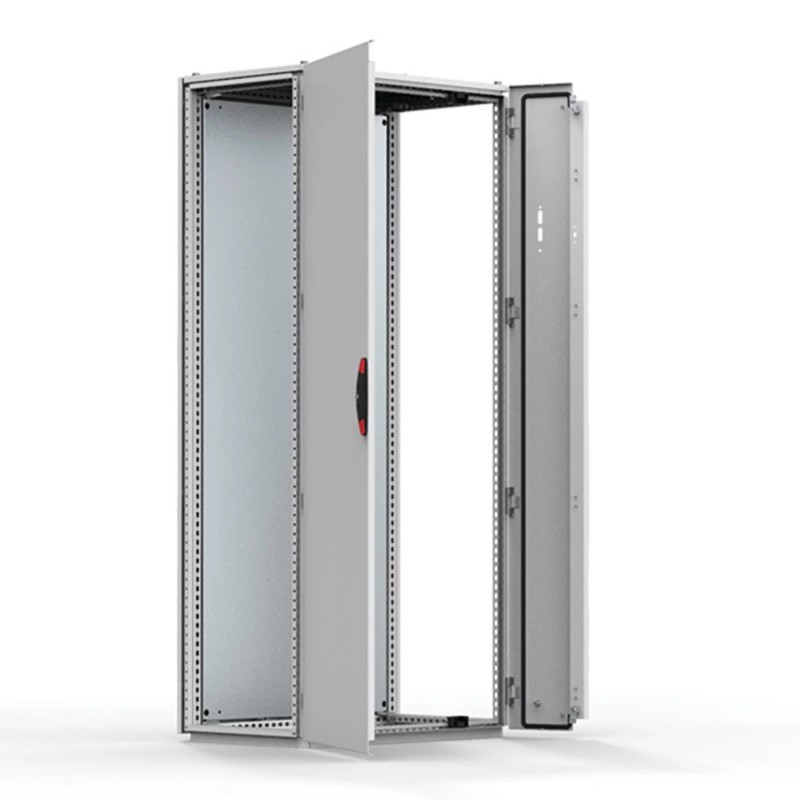

Standschränke, 1800x1000x500
Selbsttragende, 1800x1000x500, kombinierbar, 1 Tür, mit MP -, Stahl -, IP55
Die MCF-Baureihe von abgetrennten Stahlblech-Schaltschränken in Flanschausführung ist in verschiedenen Größen gebrauchsfertig erhältlich. Diese Schränke sind zur Verkürzung der maschinellen Bearbeitungszeiten mit einem vorgefertigten Ausschnitt an der rechten Tür versehen, in den die meisten marktgängigen Schalter eingepasst werden können. Die möglichen Schrankkonfigurationen entsprechen den Vorschriften für Türverriegelung und Hauptschalter.
Schaltschranksysteme > Gehäuse/Schaltschrank (leer)
Schaltschränke Stahlblech
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Material: | Rahmen: 1.5 mm Stahlblech, lackiert. Türen: 2 mm Stahlblech, lackiert. Rückwand, Dach und Seitenwände: 1.5 mm Stahlblech, lackiert. Montageplatte: 3 mm Stahlblech, verzinkt. Bodenbleche: 1 mm Stahlblech, verzinkt. |
Rahmen: | Gekantetes und nahtgeschweißtes, offenes Profil mit 25 mm Lochraster nach DIN 43660. Zusätzlich integriertes, außenliegendes Lochraster. |
Tür: | Aufliegend, mit vier Scharnieren montiert. Beinhaltet Türmontagerahmen mit 25 mm Lochraster. Türanschlag kann nicht gedreht werden. Abhängige Tür: Aufliegend, mit Scharnieren, von Innen zu verriegeln, inklusive universellem Ausbruch. |
Rückwand: | Befestigt mit M6 Torque-Schrauben. Montagemöglichkeit für rückwärtige Tür berücksichtigt. |
Seitenwände: | Als Zubehör lieferbar. |
Dachblech: | Abnehmbar. |
Schließung: | Schloss, linke Tür: 4-Punkt-Verriegelungssystem mit. Schließgestänge. Beeinträchtigt nicht den Innenraum des Gehäuses. Standard-Doppelbartschloss mit 3 mm Einsatz. Standardeinsätze, Zylinder, Hebegriffe und T-Griffe sind als Zubehör erhältlich. Schloss, rechte Tür: Obere und untere Verriegelung mit Doppelbart. zum einfachen Öffnen der Tür. Doppelbart 3 mm Einsatz und 90°. Schließung. Andere Einsätze sind als Zubehör erhältlich. |
Bodenbleche: | Besteht aus drei Blechen. |
Montageplatte: | Doppelt gekantet und tiefenverstellbar in 25 mm Schritten. Wird außerhalb der Schrankverpackung geliefert. |
Erdung: | Alle Paneele sind durch die Montage geerdet und zusätzlich mit einem separaten Erdungsbolzen ausgestattet. |
Oberfläche: | Pulver-Strukturlackierung, RAL 7035. |
Schutzart: | Entspricht IP 55 TYPE 12, 13 IK 10. |
Montagemöglichkeiten: | Standardauslieferung zur Kombination mit anderen Schränken. Offene Seiten sind mit Seitenwänden SPM zu schließen. Um das Verriegelungssystem zu kompletieren benötigt man Zubehör FMD für das Hauptgehäuse und Zubehör FMA, FMB und FMS für die angereihten Gehäuse. |
Lieferumfang: | Rahmen mit befestigten Türen, Rückwand, Dach, Bodenplatten, Montageplatte und Türrahmen. Erdungsbolzen sind im Lieferumfang enthalten. Wird auf einer Palette geliefert, die die gleiche Breite wie der Schrank hat. Damit wird ein problemloses Anreihen ermöglicht. Das gesamte Verpackungsmaterial ist recycelbar. |
Feature: | Mild steel combinable flange mount disconnect floor standing enclosure with defined universal cut-out on the right hand door as standard, in order to install a main switch handle. |
Advantage: | A flexible solution where customers can choose enclosures that meet their size requirements, off the shelf, in order to create enclosure configurations made up of smaller individual enclosures. The predefined cut-out reduces the customers machining time and can be matched with the most common switches in the market. |
Benefit: | Customers can receive enclosures with a short delivery time, that match their size requirements. Enclosure configurations can be created that comply with door interlocking and main switch regulations. |
Comment: | If the Flange Mount Disconnect enclosure is to form part of a larger enclosure configuration where the doors are required to be interlocked, accessories, FMA, FMB, FMS and FMD are required. |
Titel: | Größe: | Typ: |
---|---|---|
MCF18105R5 MCF18105R5 DE_MCF18084R5.pdf | 626 Kbytes | |
Gesamtkatalog herunterladen |
