ESFS318
ELDON
1
Verfügbar Schiff am heute

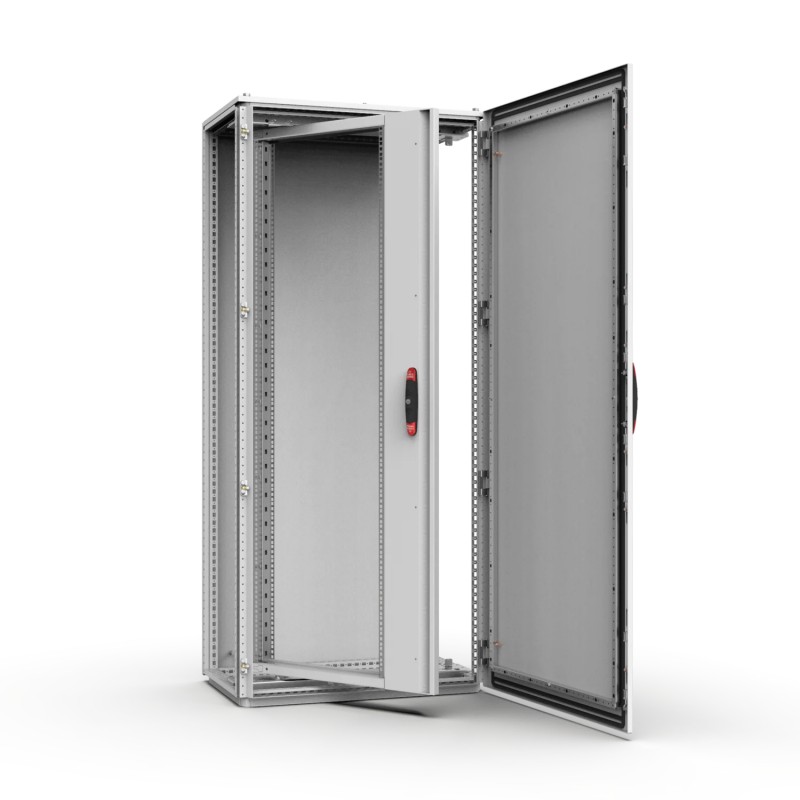

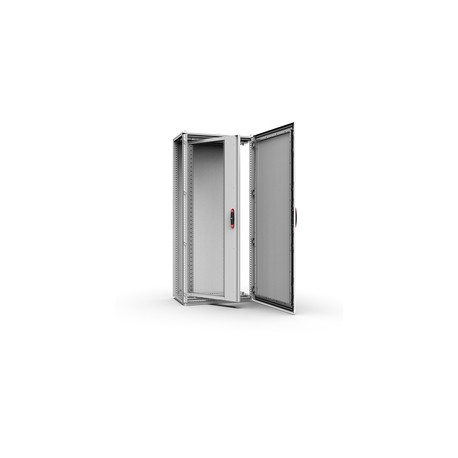

Schwenkrahmen, Seite, 1600 ESFS318
Rotierende frame-Seite, 1600
Ein Schwenkrahmen für 19"-Geräte, der zusätzlichen Einbauraum für diese Geräte sowie bei Öffnung einen Zugang von hinten zu den eingebauten Komponenten und Geräten bietet. Er bietet auch zusätzlichen Platz auf der Verriegelungsseite der 19"-Profile, um die Nutztiefe für Geräte zu optimieren, die am Schwenkrahmen befestigt werden.
Schaltschranksysteme > Komponente für den Ausbau (Schaltschrank)
Schaltschränke Stahlblech
* Neues Produkt in der Originalverpackung mit allen Garantien und Zertifizierungen von ELDON
Danke für Ihr Interesse an unseren Produkten, wir hoffen die Lieferzeit ist ok.
Während der Bestellung können Sie den für Sie bestmöglichen Versand wählen: Express 24h, Standard 48h/72h, etc.
Beschreibung: | Schwenkrahmen in voller Höhe für 19"-Zubehör, erlaubt Rechts- und Linksanschlag, mit Griff über die gesamte Höhe. Kann in anreihbaren Schränken montiert werden. Kann in anreihbaren und kompakten Standschränken verwendet werden. Besondere Scharniere erlauben eine zusätzliche Einbautiefe. Anpassbares oberes Scharnier zur rechtwinkeligen Montage. Steifes, W-förmiges Profil für schwere Einbauten. Verzinkter Rahmen zur direkten Erdung der Komponenten. Im Standard ausgestattet mit 130° Scharnieren. Voller Zugriff auf die Schaltschrankeinbauten kann durch en Einsatz von 180° Scharnieren ESFH180 erreicht werden. Zur Montage verwenden Sie ESFB. Tiefenunterstützung und einfache Kabelführung erfolgt durch die Montageplatte SFMP die in Schritten von 12.5 mm tiefenverstellbar ist. |
Max. Traglast: | 1800 N, wird mit einer Vorrichtung zur Selbstpositionierung ausgeliefert. |
Schließung: | 3 mm DIN Doppelbart Stangenverschluss (andere Verschlüsse möglich). |
Material: | Verzinktes Stahlblech. Rahmen: Vertikale Profile 2 mm und horizontale Profile 3 mm. |
Oberfläche: | RAL 7035, Pulver-Beschichtung. |
Verpackungseinheit: | 1 Schwenkrahmen mit Scharnieren. |
Montagemöglichkeiten: | Nur für 800 mm, 1000 mm breite anreihbare Standschränke. Fügen Sie ESFB zur Montage in anreihbaren Standschränken hinzu. |
Feature: | Side mounted swing frame, for floor standing enclosures. |
Advantage: | Additional surface for the installation of 19" equipment, within a hinged frame. |
Benefit: | The frame allows customers to install equipment and components into floor standing enclosures efficiently by maximising the installation space available. Access can be gained to the front and rear of the equipment installed in the frame, as well as to the components installed behind on the mounting plate, when the frame is opened. The useful depth for the equipment installed within the swing frame is optimised. |
Comment: | The transversal support bars, ESFB, must be mounted in combination with the side mounted swing frame. |
Titel: | Größe: | Typ: |
---|---|---|
ESFS318 ESFS318 DE_ESFS278.pdf | 138 Kbytes | |
Gesamtkatalog herunterladen |
