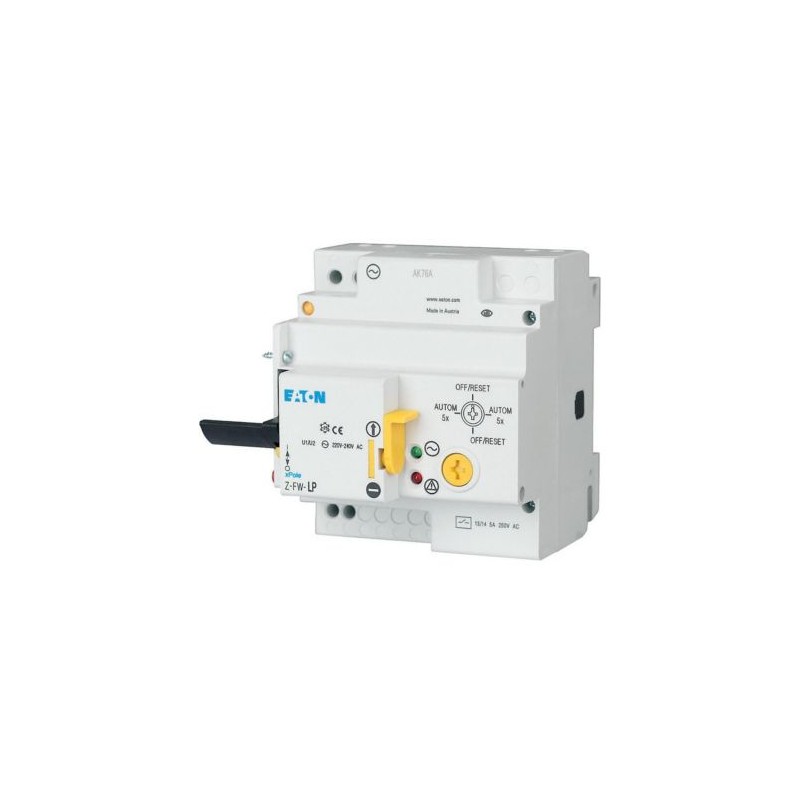

Wiedereinschaltgerät, 24-48VDC
Konturkompatibles, nachträglich anbaubares Schaltgerät zum automatischen Wiedereinschalten und Fernschalten von CLS6, PFIM, PFHM-4p, dRCM, Z-A40, PFR, Z-MS, mechanisch verriegel- und plombierbar, mechanische Schaltfähigkeit bis max. PFIM-100/4p, CLS6-100/4p, Betriebs- und Alarmanzeige LED grün und rot, Funktionserweiterung mit Schaltmodul Z-FW-MO, Betrieb- und Störungsanzeige LED nur vormontiert mit Z-FW...
Lieferprogramm
Grundfunktion
Zubehör für kleine Leistungsschalter
Zubehör für Fehlerstromschutzeinrichtungen
Grundfunktion Zubehör
Wiedereinschaltgerät
Anwendung
Schaltgeräte für industrielle und erweiterte kommerzielle Anwendungen
Seitliche Befestigung
zur Befestigung rechts an: CLS6, PFIM, PFHM-4p, dRCM, Z-A40, PFR, Z-MS
Technische Daten
BetriebsspannungsbereichV DC
24 - 48
Prüfmodul (0.5 TE) zur Fernprüfung von FI-Geräten
Z-FW…
Relaisausgang für Alarm, 250 V AC, potentialfrei
5 A
Funktion
Automatische Wiedereinschaltung
Funktionswahlschalter
Automatik, 5 x
OFF/RESET
Standardfrontabmessung
45 mm
Montage
Schnelle Befestigung mit 2 Klinken an Hutschiene IEC/EN 60715
Klemmenschutz
Berührungsschutz nach BGV A3, ÖVE-EN 6
Anschlussquerschnitteeindrähtig
2 × 1.5
1 × 2.5 mm2
Anschlussquerschnittefeindrähtig
2 × 1.5
1 × 2.5 mm2
Daten für Bauartnachweis nach IEC/EN 61439
Bemessungsstrom zur Verlustleistungsangabe [In]
0 A
Verlustleistung pro Pol, stromabhängig [Pvid]
0 W
Verlustleistung des Betriebsmittels, stromabhängig [Pvid]
0 W
Verlustleistung statisch, stromunabhängig [Pvs]
0.8 W
Verlustleistungsabgabevermögen [Pve]
0 W
Min. Betriebsumgebungstemperatur
-25 °C
Max. Betriebsumgebungstemperatur
+40 °C
Technische Daten nach ETIM 7.0
Reiheneinbau-/Aufbaugeräte (EG000062) / Zusatzeinrichtung für Reiheneinbaugeräte (EC001286)
Elektro-, Automatisierungs- und Prozessleittechnik / Elektroinstallationsanlage, -gerät / Schutzschalterkomponente / Zusatzeinrichtung für Reiheneinbaugeräte (
[email protected] [AKE327013])
Zusatzeinrichtung
Überwachungseinheit mit automatischer Wiedereinschaltung
Anzahl der Kontakte als Schließer
0
Anzahl der Kontakte als Öffner
0
Anzahl der Kontakte als Wechsler
0
Anzahl der Fehlersignalschalter
0
Spannungsart zur Betätigung
DC
Mit Autotest für Fehlerstromfunktion
nein
Geeignet für max. Polzahl der Hauptkontakteinheit (gesamt)
0
Geeignet für max. Stromstärke der Hauptkontakteinheit
0 A
